binder 99 2010 00 04-20 Kabelconnector Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 581 1 stuk(s) kopen ? Conrad Electronic

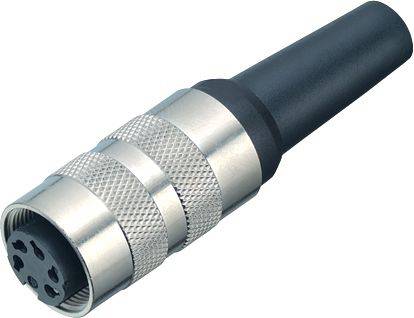

Stekker met metalen behuizing en zwart snoer, geschikt voor aansluiting van elektronische apparaten, met meerdere aansluitpunten zichtbaar.

Afbeelding vergelijkbaar

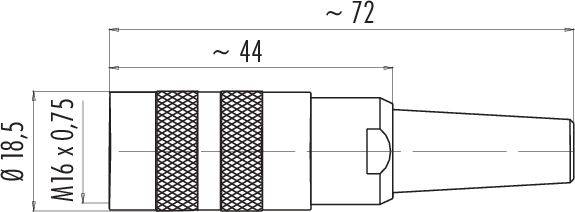

Technische tekening van een aansluitstekker met afmetingen: diameter 18,5 mm, lengte 72 mm, schroefdraad M16 x 0,75, mouw 44 mm.

Schakelschema van een 4-polige stekker met genummerde contacten van 1 tot 4.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar wo. 7 okt.

27 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

99 2010 00 04 serie 581

M16 IP40 kabeldoos
Aantal polen: 4
4,0 - 6,0 mm
schermbaar
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 4,0 - 6,0 mm
Montagemethode: Kabelmontage

Type: 99 2010 00 04

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 4

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Sluiting: schroeven

Nominale spanning: 250 V

Contactmateriaal: CuSn

: AWG 18

Fabrikantnr.: 99 2010 00 04-20

Aantal polen: 4

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 581

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 99 2001 00 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215891

99 2001 00 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 2001 02 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215892

99 2001 02 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 2001 09 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215893

99 2001 09 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 2001 10 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215894

99 2001 10 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 2001 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215895

99 2001 19 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 2001 20 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215896

99 2001 20 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 2001 29 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215897

99 2001 29 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 2001 92 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215898

99 2001 92 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 2002 00 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215899

99 2002 00 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

binder 99 2002 02 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215900

99 2002 02 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

Documenten en downloads

Datablad

Datablad 3215926 binder 99 2010 00 04-20 Kabelconnector Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 581 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215926 binder 99 2010 00 04-20 Kabelconnector Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 581 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16

De teksten voor dit artikel zijn automatisch vertaald.
