binder 99 0996 102 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 710 1 stuk(s) kopen ? Conrad Electronic

Een zwarte, cilindrische connector met een geribde oppervlakte en meerdere aansluitingen aan het uiteinde, vermoedelijk voor elektrische verbindingen.

Afbeelding vergelijkbaar

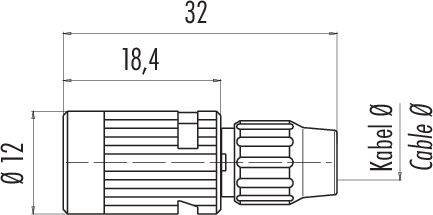

Technische tekening van een ronde stekker; afmetingen: lengte 32 mm, diameter 12 mm, kabeldiameter variabel.

Stekkerverbindingsschema met vijf genummerde contacten, gerangschikt in een cirkel. Contacten zijn genummerd van 1 tot 5 met de klok mee.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar wo. 7 okt.

402 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 13,21 / Stuk)

€ 13,21

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

99 0996 102 05 serie 710

Bajonet kabeldoos
Aantal polen: 5
4,0 - 5,0 mm
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Kabeldoorvoer: 4,0 - 5,0 mm
Montagemethode: Kabelmontage

Type: 99 0996 102 05

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 5

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: Bajonet

Nominale spanning: 125 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 24

Fabrikantnr.: 99 0996 102 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 710

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

binder 99 0996 102 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215890

Dit product

99 0996 102 05

3 A

Bus, recht

1 stuk(s)

Kabelconnector

binder Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 20 stuk(s)

Artikelnummer:2560354

09 0974 00 02

4 A

Bus, recht

20 stuk(s)

Flensdoos

binder 09 0973 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215137

09 0973 00 02

4 A

Flensstekker

1 stuk(s)

Flensstekker

binder 09 0974 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215138

09 0974 00 02

4 A

Bus, recht

1 stuk(s)

Flensdoos

binder 09 0997 00 05-20 Flensstekker Flensstekker Totaal aantal polen: 5 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215139

09 0997 00 05

3 A

Flensstekker

1 stuk(s)

Flensstekker

binder 09 9482 00 08-20 Flensdoos Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215330

09 9482 00 08

1 A

Bus, recht

1 stuk(s)

Flensdoos

binder 99 0971 100 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215881

99 0971 100 02

4 A

Stekker, recht

1 stuk(s)

Kabelstekker

binder 99 0971 102 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215882

99 0971 102 02

4 A

Stekker, recht

1 stuk(s)

Kabelstekker

binder 99 0972 100 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215883

99 0972 100 02

4 A

Bus, recht

1 stuk(s)

Kabelconnector

binder 99 0972 102 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215884

99 0972 102 02

4 A

Bus, recht

1 stuk(s)

Kabelconnector

Documenten en downloads

Datablad

Datablad 3215890 binder 99 0996 102 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 710 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215890 binder 99 0996 102 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 710 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli

De teksten voor dit artikel zijn automatisch vertaald.
