binder 99 0451 75 14-20 Haakse stekker Stekker, haaks Totaal aantal polen: 14 Serie (ronde connectoren): 723 1 stuk(s) kopen ? Conrad Electronic

Rechte hoekstekker met meerdere metalen pinnen en een gegroefde oppervlakte. Hij wordt gebruikt voor elektrische verbindingen in apparaten.

Afbeelding vergelijkbaar

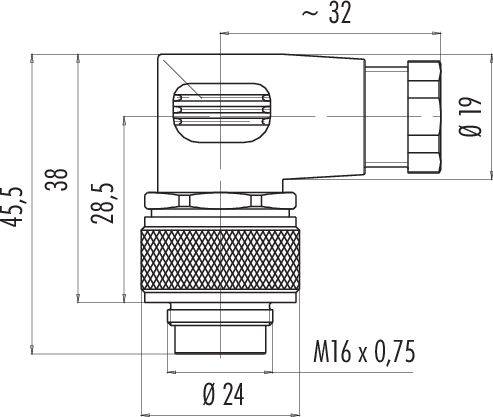

Technische tekening van een connector; toont afmetingen met diameters van 19, 24 en 32 mm en een lengte van 38 mm.

Afbeelding toont een ronde stekkerverbinding met aanduiding van de pinnen, letters op elke pin gemarkeerd. Typisch stekkerpatroon.

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse stekker

Bouwtype

Stekker, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 6 okt.

39 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 38,83 / Stuk)

€ 38,83

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

99 0451 75 14 serie 723

M16 IP67 haakse stekker
Aantal Polen: 14
6,0 - 8,0 mm
niet-afgeschermd
solderen
IP67

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 99 0451 75 14

Soortnaam: Haakse stekker

Bouwtype: Stekker, haaks

Totaal aantal polen: 14

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuZn

Materiaal (behuizing): PA

: AWG 24

Fabrikantnr.: 99 0451 75 14-20

Aantal polen: 14

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 723

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 0101 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214483

09 0101 19 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 09 0101 25 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214484

09 0101 25 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 09 0101 70 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214485

09 0101 70 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 09 0101 79 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214486

09 0101 79 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 09 0102 25 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214487

09 0102 25 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

binder 09 0102 70 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214488

09 0102 70 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

binder 09 0102 79 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214489

09 0102 79 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

binder 09 0103 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214490

09 0103 00 02

7 A

Solderen

Flensstekker

250 V

binder 09 0103 09 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214491

09 0103 09 02

7 A

Solderen

Flensstekker

250 V

binder 09 0103 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214492

09 0103 80 02

7 A

Solderen

Flensstekker

250 V

Documenten en downloads

Datablad

Datablad 3215725 binder 99 0451 75 14-20 Haakse stekker Stekker, haaks Totaal aantal polen: 14 Serie (ronde connectoren): 723 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215725 binder 99 0451 75 14-20 Haakse stekker Stekker, haaks Totaal aantal polen: 14 Serie (ronde connectoren): 723 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
