binder 99 0413 115 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 712 1 stuk(s) kopen ? Conrad Electronic

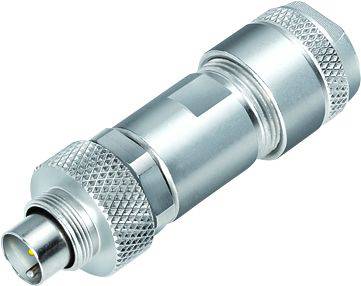

Een metalen stekkerverbinding met een geribbelde behuizing en mannelijke aansluiting, vaak gebruikt in elektrische apparaten.

Afbeelding vergelijkbaar

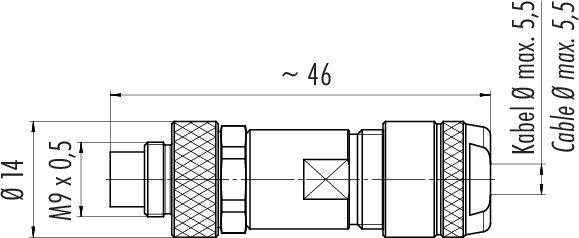

Technische tekening van een connector. Afmetingen: Ø14 mm diameter, M9 x 0,5 schroefdraad. Totale lengte ca. 46 mm. Maximale kabeldiameter 5,5 mm.

Een 5-polige elektrische stekkerverbinding met genummerde contacten in een cirkelvormig patroon, geschikt voor MIDI-aansluitingen.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar wo. 7 okt.

16 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 26,44 / Stuk)

€ 26,44

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

99 0413 115 05 serie 712

M9 IP67 kabelstekker
Aantal polen: 5
4,0 - 5,5 mm
schermbaar
solderen
IP67

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Materiaal vergrendeling: CuZn (messing vernikkeld)
Kabeldoorvoer: 4,0 - 5,5 mm
Montagemethode: Kabelmontage

Type: 99 0413 115 05

Soortnaam: Kabelstekker

Bouwtype: Stekker, recht

Totaal aantal polen: 5

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuZn

: AWG 24

Fabrikantnr.: 99 0413 115 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 712

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

binder 09 0403 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214954

09 0403 00 02

4 A

Flensstekker

1 stuk(s)

Flensstekker

binder 09 0403 30 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214955

09 0403 30 02

4 A

Flensstekker

1 stuk(s)

Flensstekker

binder 09 0403 35 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214956

09 0403 35 02

4 A

Flensstekker

1 stuk(s)

Flensstekker

binder 09 0403 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214957

09 0403 80 02

4 A

Flensstekker

1 stuk(s)

Flensstekker

binder 09 0403 90 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214958

09 0403 90 02

4 A

Flensstekker

1 stuk(s)

Flensstekker

binder 09 0404 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214959

09 0404 00 02

4 A

Bus, recht

1 stuk(s)

Flensdoos

binder 09 0404 30 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214960

09 0404 30 02

4 A

Bus, rechtFlensbus

1 stuk(s)

Flensdoos

binder 09 0404 35 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214961

09 0404 35 02

4 A

Bus, rechtFlensbus

1 stuk(s)

Flensdoos

binder 09 0404 55 02-20 Flensdoos Bus, haaks, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214962

09 0404 55 02

4 A

Bus, haaksFlensbus

1 stuk(s)

Flensdoos

binder 09 0404 80 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214963

09 0404 80 02

4 A

Bus, rechtFlensbus

1 stuk(s)

Flensdoos

Documenten en downloads

Datablad

Datablad 3215706 binder 99 0413 115 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 712 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215706 binder 99 0413 115 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 712 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli

De teksten voor dit artikel zijn automatisch vertaald.
