binder 99 0218 15 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 1 stuk(s) kopen ? Conrad Electronic

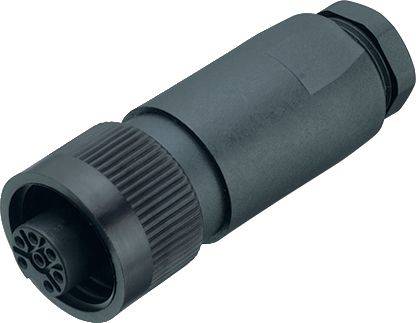

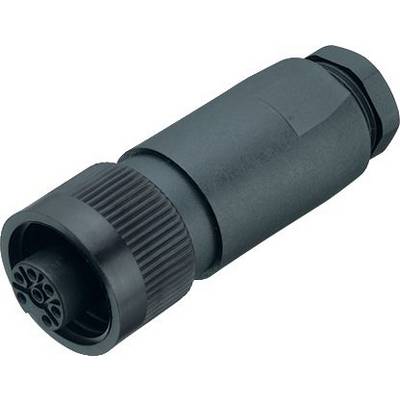

Zwarte, cilindrische stekker met een geribbelde greep en meerdere aansluitingen aan de binnenkant, bedoeld voor elektrische verbindingen.

Afbeelding vergelijkbaar

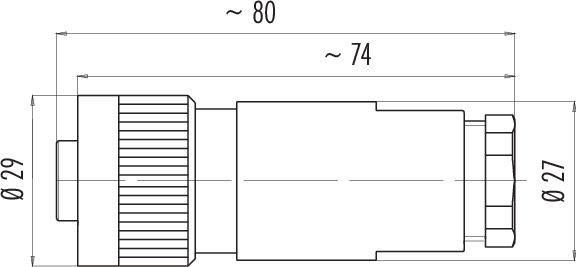

Diagram van een cilindrische schacht met afmetingen: lengte ca. 80 mm, diameter 29 mm en 27 mm. Toont technische details van de component.

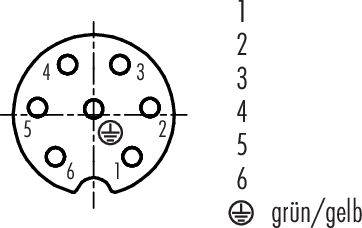

Stekkerindeling met nummers en aardingssymbool. Kleurinvoer 'groen/geel', aansluitposities zijn genummerd van 1 tot 6.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

7 + PE

Aansluiting

Schroefklem

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 6 okt.

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 25,61 / Stuk)

€ 25,61

excl. btw

Slechts 2 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

99 0218 15 07 serie 692

RD24 kabeldoos
Aantal Polen: 6+PE
10.0 - 12.0 mm
niet-afgeschermd
schroefklem
IP67
PG13.5

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: III
Verontreinigingsgraad: 3
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 10.0 - 12.0 mm
Montagemethode: Kabelmontage

Type: 99 0218 15 07

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 7 + PE

Aansluiting: Schroefklem

Inhoud: 1 stuk(s)

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Sluiting: schroeven

Voorijlend contact (PE): Ja

Nominale spanning: 250 V

Contactmateriaal: CuSn

: AWG 16

Fabrikantnr.: 99 0218 15 07-20

Aantal polen: 7

Max. dwarsdoorsnede: 1.50 mm²

Doorsnede bereik: 1.50 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 692

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

Nominale spanning

binder 99 0218 15 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 1 stuk(s)

Artikelnummer:3215679

Dit product

99 0218 15 07

10 A

Schroefklem

Bus, recht

1 stuk(s)

7 + PE

Kabelconnector

250 V

binder Flensstekker Flensstekker Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2559977

09 0203 00 07

10 A

Crimpen

Flensstekker

20 stuk(s)

7 + PE

Flensstekker

250 V

binder Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2559978

09 0204 00 07

10 A

Crimpen

Bus, recht

20 stuk(s)

7 + PE

Flensdoos

250 V

binder Haakse bus Bus, haaks Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2561349

99 0202 210 07

10 A

Crimpen

Bus, haaks

20 stuk(s)

7 + PE

Haakse bus

250 V

binder Haakse bus Bus, haaks Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2561350

99 0202 215 07

10 A

Crimpen

Bus, haaks

20 stuk(s)

7 + PE

Haakse bus

250 V

binder Haakse bus Bus, haaks Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2561351

99 0202 70 07

10 A

Crimpen

Bus, haaks

20 stuk(s)

7 + PE

Haakse bus

250 V

binder Haakse stekker Stekker, haaks Totaal aantal polen: 4 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2561355

99 0209 210 04

16 A

Schroefklem

Stekker, haaks

20 stuk(s)

4 + PE

Haakse stekker

400 V

binder Haakse stekker Stekker, haaks Totaal aantal polen: 4 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2561356

99 0209 215 04

16 A

Schroefklem

Stekker, haaks

20 stuk(s)

4 + PE

Haakse stekker

400 V

binder Haakse bus Bus, haaks Totaal aantal polen: 4 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2561360

99 0210 210 04

16 A

Schroefklem

Bus, haaks

20 stuk(s)

4 + PE

Haakse bus

400 V

binder Haakse bus Bus, haaks Totaal aantal polen: 4 + PE Serie (ronde connectoren): 692 20 stuk(s)

Artikelnummer:2561361

99 0210 215 04

16 A

Schroefklem

Bus, haaks

20 stuk(s)

4 + PE

Haakse bus

400 V

Documenten en downloads

Datablad

Datablad 3215679 binder 99 0218 15 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215679 binder 99 0218 15 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 692 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen
