binder 99 0162 12 14-20 Haakse bus Bus, haaks Totaal aantal polen: 14 Serie (ronde connectoren): 682 1 stuk(s) kopen ? Conrad Electronic

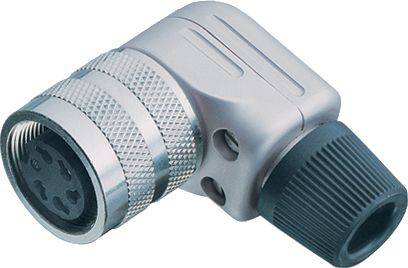

'Metalen stekker met haaks behuizing en geribbelde kunststof handgreep, geschikt voor industriële verbindingen.'

Afbeelding vergelijkbaar

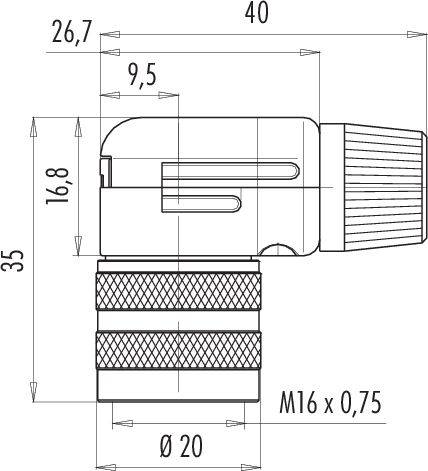

Technische tekening van een stekker, zijaanzicht, met gedetailleerde afmetingen: totale lengte 40 mm, diameter onderaan 20 mm, schroefdraad M16 x 0,75.

'Diagram van een stekkeraansluiting met negen pinnen, waarbij de letters G, R, E, S, O, J, T, N en C zijn toegewezen aan respectievelijke pinnen.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse bus

Bouwtype

Bus, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 6 okt.

270 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 30,57 / Stuk)

€ 30,57

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

99 0162 12 14 serie 682

M16 IP40 haakse doos
Aantal Polen: 14
6,0 - 8,0 mm
schermbaar
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 99 0162 12 14

Soortnaam: Haakse bus

Bouwtype: Bus, haaks

Totaal aantal polen: 14

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuSn

Materiaal (behuizing): Zinkspuitgiet, vernikkeld

: AWG 24

Fabrikantnr.: 99 0162 12 14-20

Aantal polen: 14

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 682

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 0133 70 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214654

09 0133 70 02

7 A

Stekker, haaks

Haakse stekker

250 V

binder 09 0133 72 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214655

09 0133 72 02

7 A

Stekker, haaks

Haakse stekker

250 V

binder 09 0133 78 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214656

09 0133 78 02

7 A

Stekker, haaks

Haakse stekker

250 V

binder 09 0133 79 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214657

09 0133 79 02

7 A

Stekker, haaks

Haakse stekker

250 V

binder 09 0134 70 02-20 Haakse bus Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214658

09 0134 70 02

7 A

Bus, haaks

Haakse bus

250 V

binder 09 0134 72 02-20 Haakse bus Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214659

09 0134 72 02

7 A

Bus, haaks

Haakse bus

250 V

binder 09 0135 72 03-20 Haakse stekker Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214660

09 0135 72 03

7 A

Stekker, haaks

Haakse stekker

250 V

binder 09 0135 78 03-20 Haakse stekker Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214661

09 0135 78 03

7 A

Stekker, haaks

Haakse stekker

250 V

binder 09 0135 79 03-20 Haakse stekker Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214662

09 0135 79 03

7 A

Stekker, haaks

Haakse stekker

250 V

binder 09 0136 72 03-20 Haakse bus Bus, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214663

09 0136 72 03

7 A

Bus, haaks

Haakse bus

250 V

Documenten en downloads

Datablad

Datablad 3215622 binder 99 0162 12 14-20 Haakse bus Bus, haaks Totaal aantal polen: 14 Serie (ronde connectoren): 682 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215622 binder 99 0162 12 14-20 Haakse bus Bus, haaks Totaal aantal polen: 14 Serie (ronde connectoren): 682 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
