binder 86 6618 1120 00004-20 Sensor/actuator connector, niet geassembleerd Aantal polen (sensoren): 4 Bus, recht, Flensb kopen ? Conrad Electronic

Metalen stekkerverbinding met drie gaten en twee goudkleurige pinnen voor elektronische aansluitingen.

Afbeelding vergelijkbaar

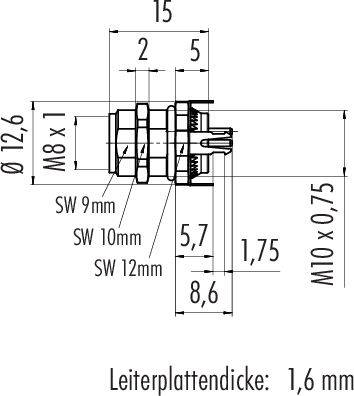

Technische tekening van een stekker. Afmetingen: Diameter 12,6 mm, M8 x 1 schroefdraad, M10 x 0,75 moer, printplaatdikte 1,6 mm.

Diagram van een 4-polige stekkerverbinding. Vier ronde contacten zijn genummerd van 1 tot 4 en gerangschikt in een cirkel.

1/3

Afbeelding vergelijkbaar

Soortnaam

Sensor/actuator connector, niet geassembleerd

Bouwtype

Bus, recht

Flensbus

Aansluiting A

Aantal polen

Nominale spanning

60 V

Datasheet (PDF)

Leverbaar wo. 11 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

86 6618 1120 00004 serie 718

M8-chassisdeel
Aantal polen: 4
schermbaar
dompelsolderen
IP67
M10x0,75
van voren vastgeschroefd

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Schermbaar
Doorgangsweerstand: ≤ 3 mΩ
Isolatiegroep: II.
Overspanningscategorie: II
Verontreinigingsgraad: 3
Materiaal contactlichaam: PA
Montagemethode: Behuizingsmontage

Type: 86 6618 1120 00004

Soortnaam: Sensor/actuator connector, niet geassembleerd

Bouwtype: Bus, recht
Flensbus

Aansluiting A: M8

Aantal polen: 4

Nominale spanning: 60 V

Nominale stroom: 4 A

Nominale stroom (afgerond): 4 A

Aansluiting: Solderen

Soort schroefdraad kabelaansluiting en montage: M10 x 0.75

Contactmateriaal: CuSn

Contactoppervlakte: Au (goud)

Montagewijze sensor/actor-verbindingstechniek: Achterwandmontage

: IP67

Bijzonderheden: Beschermd

Soort sluiting: Schroef

Fabrikantnr.: 86 6618 1120 00004-20

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Bouwtype

Soort sluiting

Aantal polen

Nominale spanning

Soort schroefdraad

binder 09 3389 00 04-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 4 Stekker, recht 1 stuk(s)

Artikelnummer:3216634

09 3389 00 04

4 A

Stekker, recht

Snap-In

60 V

binder 09 3411 00 03-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 3 Stekker, recht 1 stuk(s) Piece

Artikelnummer:3216635

09 3411 00 03

4 A

Stekker, recht

Snap-In

60 V

binder 09 3411 40 03-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 3 Stekker, recht 1 stuk(s) Piece

Artikelnummer:3216636

09 3411 40 03

4 A

Stekker, recht

Snap-In

10 V30 V

binder 70 3420 005 04-20 Sensor/actuator connector, niet geassembleerd Aantal polen (sensoren): 4 Bus, recht 0.5 m 1 stuk(s)

Artikelnummer:3216659

70 3420 005 04

4 A

Bus, recht

Schroef

30 V

binder 70 3421 005 04-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 4 Flensstekker 0.5 m 1 stuk(s)

Artikelnummer:3216660

70 3421 005 04

4 A

Flensstekker

Schroef

30 V

binder 76 6018 0111 00003-0200-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 3 Bus, recht 1 stuk(s)

Artikelnummer:3216850

76 6018 0111 00003-0200

4 A

Bus, recht

Snap-In

60 V

binder 76 6018 0111 00004-0200-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 4 Bus, recht 1 stuk(s)

Artikelnummer:3216851

76 6018 0111 00004-0200

4 A

Bus, recht

Snap-In

60 V

binder 76 6018 0111 00006-0200-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 6 Bus, recht 1 stuk(s)

Artikelnummer:3216852

76 6018 0111 00006-0200

1.5 A

Bus, recht

Schroef

30 V

binder 76 6018 0111 00008-0200-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 8 Bus, recht 1 stuk(s)

Artikelnummer:3216853

76 6018 0111 00008-0200

1.5 A

Bus, recht

Schroef

30 V

binder 76 6019 0111 00003-0200-20 Sensor/actuator connector, niet geassembleerd M8 Aantal polen (sensoren): 3 Flensstekker 1 stuk(s)

Artikelnummer:3216854

76 6019 0111 00003-0200

4 A

Flensstekker

Snap-In

60 V

Documenten en downloads

Datablad

Datablad 3218489 binder 86 6618 1120 00004-20 Sensor/actuator connector, niet geassembleerd Aantal polen (sensoren): 4 Bus, recht, Flensb

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3218489 binder 86 6618 1120 00004-20 Sensor/actuator connector, niet geassembleerd Aantal polen (sensoren): 4 Bus, recht, Flensb

Omschrijving

Deze connectorsystemen bieden de perfecte oplossing voor sensoren en actuatoren in veel industriële sectoren. Wij hebben connectoren van IP40 tot IP69K, waarvan vele met UL-, VDE- en Ecolab-goedkeuring en FDA-conforme modellen in het aanbod. Gebruikers kunnen ronde connectoren met 2 tot 12 contacten en verschillende aansluitopties bestellen, waaronder soldeer-, krimp-, duik-, kabel- en kabelaansluitingen. Connectoren met M5-, M8- en M12-schroefvergrendeling zijn recht en haaks en als flensuitvoeringen verkrijgbaar. Naast duostekkers en tweevoudige verdelers is ook een grote keuze aan verbindingsleidingen verkrijgbaar.

Eigenschappen:

• 2- tot 12-polig
• IP40 tot IP69K
• schroefvergrendeling
• eenvoudige montage
• UL-, VDE- en Ecolab
-goedkeuring • verbindingsleidingen
• FDA-conforme uitvoeringen

De teksten voor dit artikel zijn automatisch vertaald.
