binder 79 1402 72 02-20 Ronde connector afgewerkt Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stu kopen ? Conrad Electronic

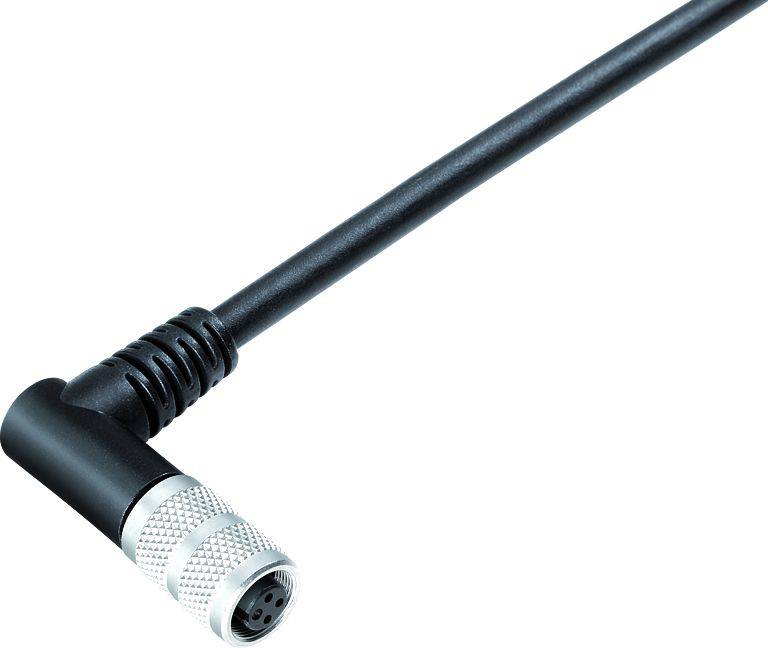

Een haakse stekker met kabel, geschikt voor elektrische verbindingen. De stekker heeft een zwarte behuizing en een zilveren aansluiting.

Afbeelding vergelijkbaar

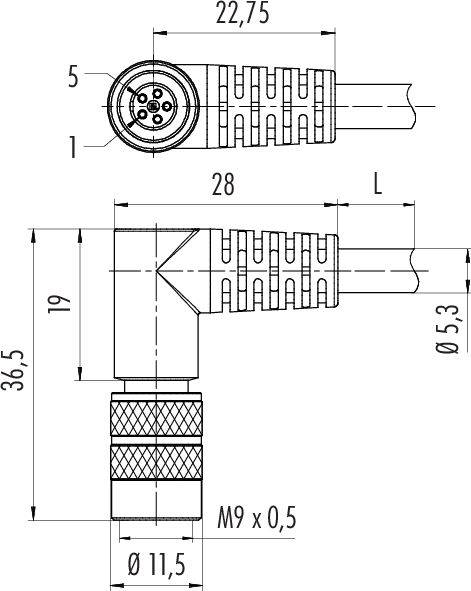

Technische tekening van een haaks aangesloten connector met M9-schroefdraad. Afmetingen: 22,75 mm lengte, 36,5 mm hoogte, Ø11,5 mm stekker.

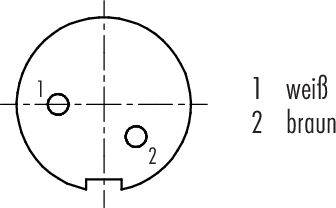

Technische tekening van een stekker: Ronde vorm met twee contactpunten. Bijschriften: '1 wit' en '2 bruin' aan de rechterkant.

1/3

Afbeelding vergelijkbaar

Soortnaam

Ronde connector afgewerkt

Bouwtype

Bus, haaks

Totaal aantal polen

Aansluiting

Kabel met stekker

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar wo. 7 okt.

148 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 37,18 / Stuk)

€ 37,18

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

79 1402 72 02 serie 702

M9 IP67 haakse doos
Aantal polen: 2
afgeschermd
Aangegoten op de kabel
IP67
PUR zwart
5 x 0.25 mm²

Technische specificaties

EMC-compatibiliteit: Afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Materiaal vergrendeling: CuZn (messing vernikkeld)
Isolatie draad: PP
Kabeldoorsnede: 5 x 0,25 mmm
Verplaatsingssnelheid: Bij 5 m horizontale weg. -> 200 m/min.
Buigradius-kabel beweegt: ≥ 10 x Ø
Buigradius kabel vast: ≥ 5 x Ø
Halogeenvrij: ja
Montagemethode: Kabelmontage

Type: 79 1402 72 02

Soortnaam: Ronde connector afgewerkt

Bouwtype: Bus, haaks

Totaal aantal polen: 2

Aansluiting: Kabel met stekker

Kleur (specifiek): Zwart

Inhoud: 1 stuk(s)

Max. temperatuur: 90 °C

Nominale stroom: 4 A

Min. temperatuur: -50 °C

Nominale stroom (afgerond): 4 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

Materiaal (behuizing): PUR

: AWG 24

Fabrikantnr.: 79 1402 72 02-20

Aantal polen: 2

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 702

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Bouwtype

Inhoud

Totaal aantal polen

binder 79 1402 72 02-20 Ronde connector afgewerkt Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215432

Dit product

79 1402 72 02

4 A

Bus, haaks

1 stuk(s)

binder 79 1401 12 02-20 Ronde connector afgewerkt Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215426

79 1401 12 02

4 A

Stekker, recht

1 stuk(s)

binder 79 1401 15 02-20 Ronde connector afgewerkt Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215427

79 1401 15 02

4 A

Stekker, recht

1 stuk(s)

binder 79 1401 72 02-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215428

79 1401 72 02

4 A

Stekker, haaks

1 stuk(s)

binder 79 1401 75 02-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215429

79 1401 75 02

4 A

Stekker, haaks

1 stuk(s)

binder 79 1402 12 02-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215430

79 1402 12 02

4 A

Bus, recht

1 stuk(s)

binder 79 1402 15 02-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215431

79 1402 15 02

4 A

Bus, recht

1 stuk(s)

binder 79 1402 75 02-20 Ronde connector afgewerkt Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215433

79 1402 75 02

4 A

Bus, haaks

1 stuk(s)

binder 79 1405 12 03-20 Ronde connector afgewerkt Stekker, recht Totaal aantal polen: 3 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215434

79 1405 12 03

4 A

Stekker, recht

1 stuk(s)

binder 79 1405 72 03-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215435

79 1405 72 03

4 A

Stekker, haaks

1 stuk(s)

Documenten en downloads

Datablad

Datablad 3215432 binder 79 1402 72 02-20 Ronde connector afgewerkt Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stu

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli

De teksten voor dit artikel zijn automatisch vertaald.
