binder 09 0572 00 08-20 Kabelconnector Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 680 1 stuk(s) kopen ? Conrad Electronic

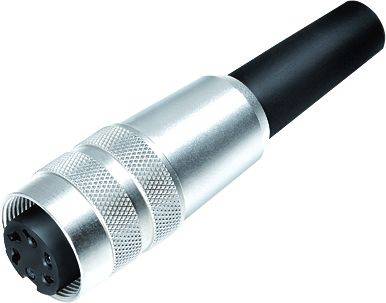

Een zilveren en zwarte stekker met een geribde greep en meerdere pinnen voor het verbinden van kabels.

Afbeelding vergelijkbaar

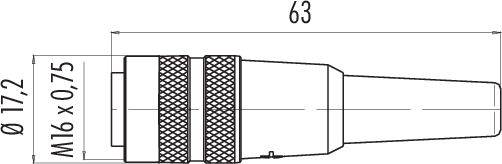

Technische tekening van een cilindrische stekker: Totale lengte 63 mm, diameter 17,2 mm. Schroefdraadgrootte M16 x 0,75.

Een ronde aansluitstekker met acht genummerde pinnen in een cirkel gerangschikt. De nummers helpen bij de juiste aansluiting.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar do. 5 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

09 0572 00 08 serie 680

M16 IP40 kabeldoos
Aantal Polen: 8 DIN
3,0 - 6,0 mm
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 3,0 - 6,0 mm
Montagemethode: Kabelmontage

Type: 09 0572 00 08

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 8

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 18

Fabrikantnr.: 09 0572 00 08-20

Aantal polen: 8

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 680

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 0053 00 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214461

09 0053 00 14

3 A

Solderen

Flensstekker

60 V

binder 09 0053 80 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214462

09 0053 80 14

3 A

Solderen

Flensstekker

60 V

binder 09 0053 90 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214463

09 0053 90 14

3 A

Solderen

Flensstekker

60 V

binder 09 0054 00 14-20 Flensdoos Bus, recht Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214464

09 0054 00 14

3 A

Solderen

Bus, recht

Flensdoos

60 V

binder 09 0054 80 14-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214465

09 0054 80 14

3 A

Solderen

Bus, rechtFlensbus

Flensdoos

60 V

binder 09 0054 90 14-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214466

09 0054 90 14

3 A

Solderen

Bus, rechtFlensbus

Flensdoos

60 V

binder 09 0197 00 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214750

09 0197 00 24

1 A

Solderen

Flensstekker

60 V

binder 09 0197 80 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214751

09 0197 80 24

1 A

Solderen

Flensstekker

60 V

binder 09 0197 90 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214752

09 0197 90 24

1 A

Solderen

Flensstekker

60 V

binder 09 0198 00 24-20 Flensdoos Bus, recht Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214753

09 0198 00 24

1 A

Solderen

Bus, recht

Flensdoos

60 V

Documenten en downloads

Datablad

Datablad 3215089 binder 09 0572 00 08-20 Kabelconnector Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 680 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215089 binder 09 0572 00 08-20 Kabelconnector Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 680 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16

De teksten voor dit artikel zijn automatisch vertaald.
