BERNSTEIN Tools for Electronics ESD Bankschroef 9-240-ESD Spanbreedte (max.): 270 mm
EAN:
Fabrikantnummer:
Artikelnummer:
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 198,34 / Stuk)
€ 198,34
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

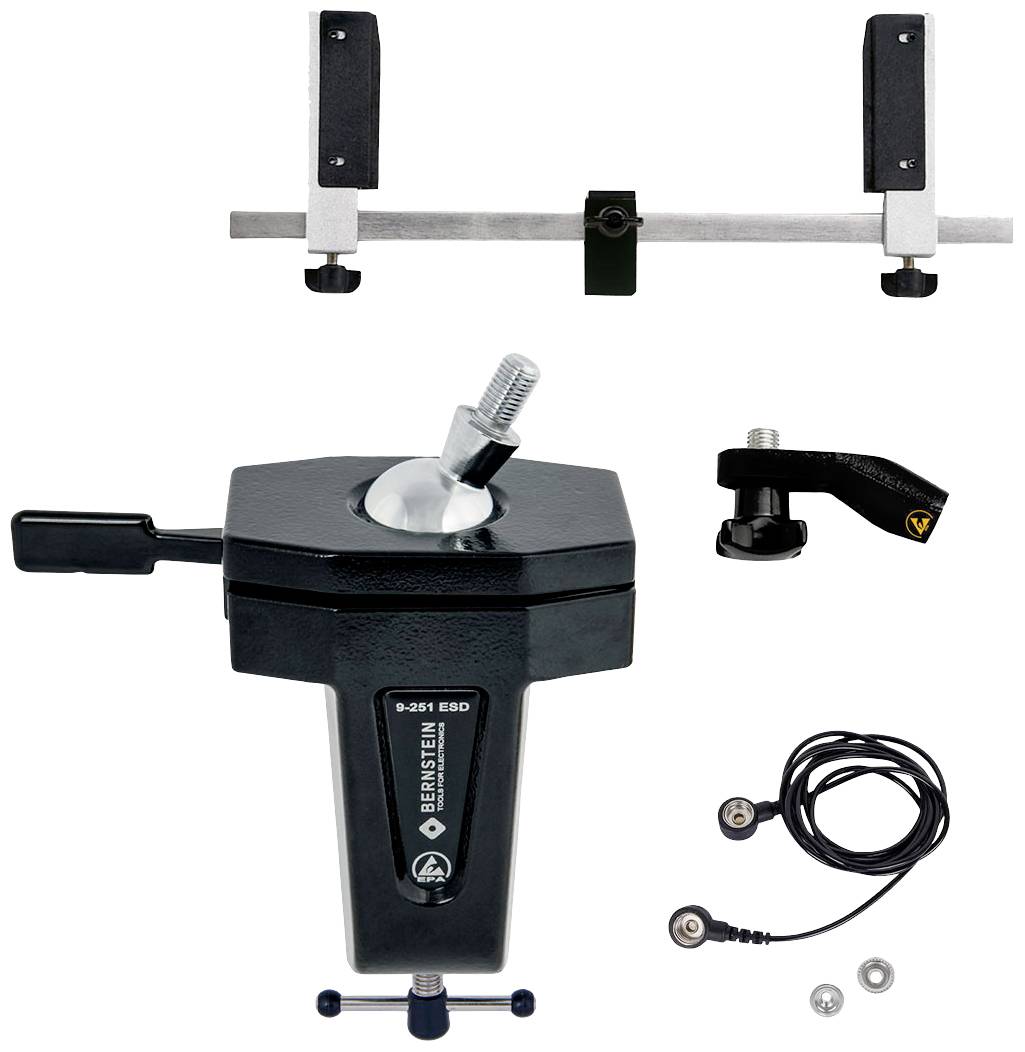

ESD kogelgewricht combinatie SPANNFIX VARIO + kabel
- Precisie-kogelscharnier 360° draaibaar, traploos vast te zetten snelspanning, kwaliteitsproduct Made in Germany
- Stevig frame met verstelbare en draaibare houders
- Met vering voor gevoelige printplaten, haakse adapter voor grotere helling

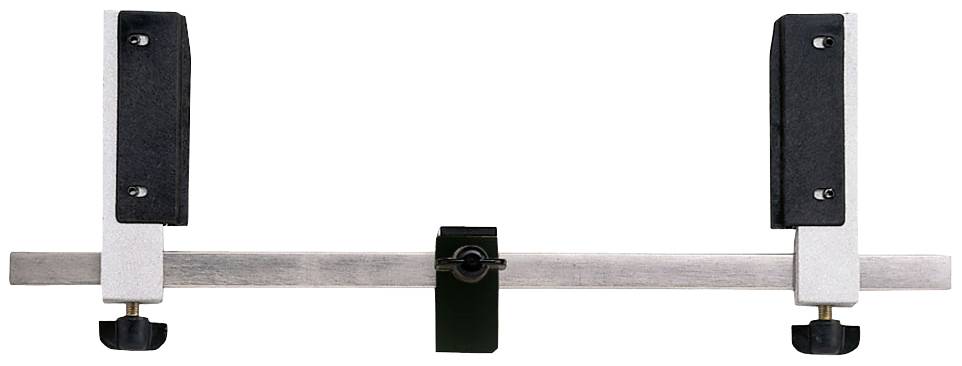

- Printplaathouder instelbaar van 25 mm tot 270 mm

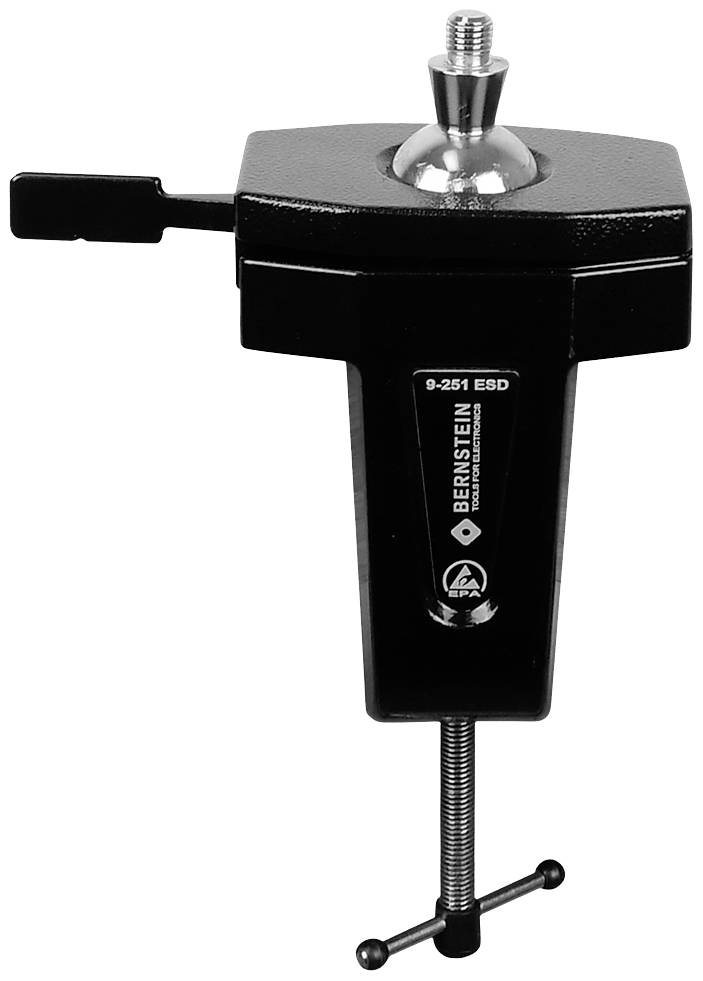

- Voor het vastklemmen, voor werkbanken met max. Tafelbladdikte van 80 mm
- Kantelhoek +/- 45°

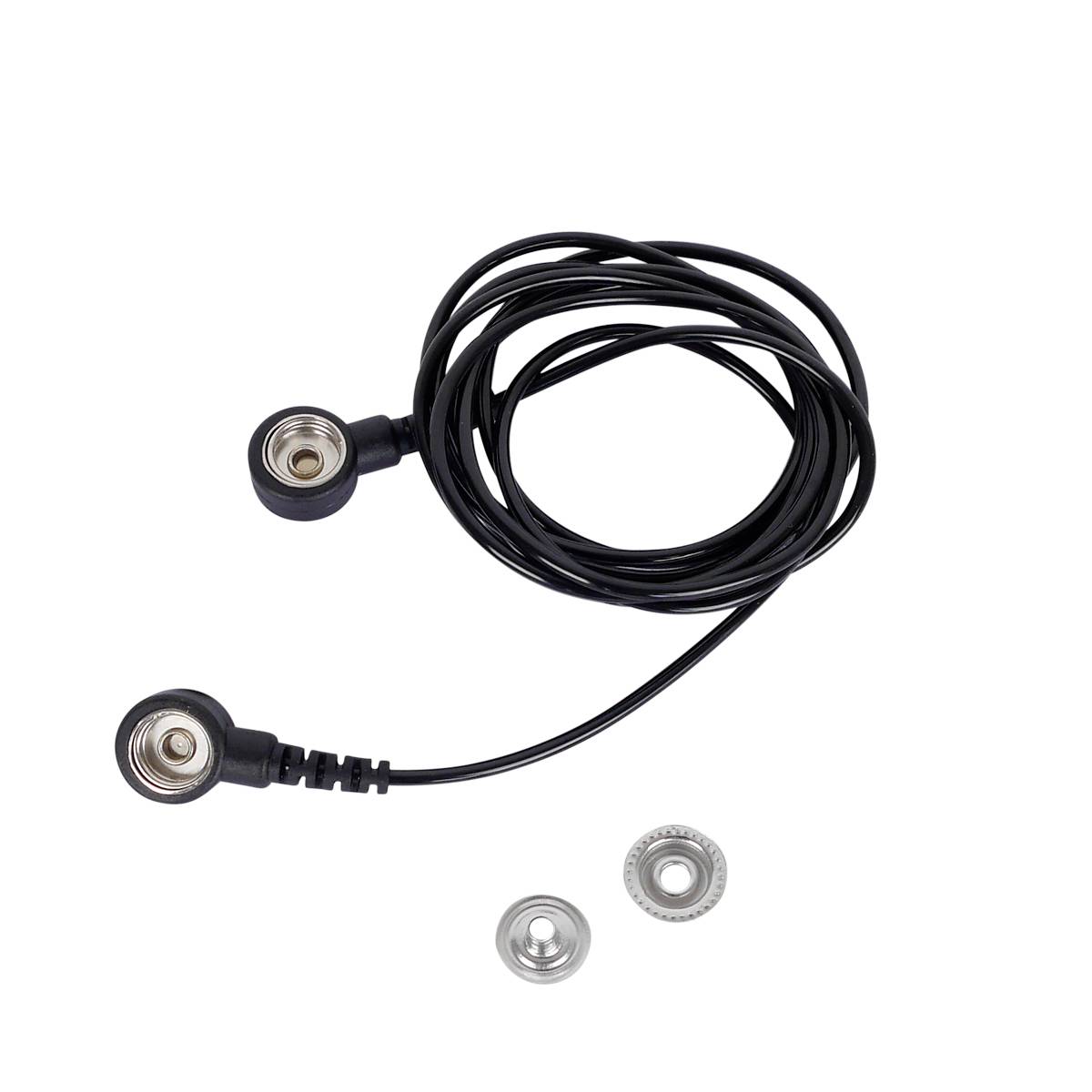

- Incl. ESD aardingskabel 1 MOhm, lengte 1,8 m voor aansluiting op een EBP/Earth bonding point point
- Materialen staal, kunststof, gegoten aluminium met ESD-poedercoating zwart, geleidend 10^7 tot 10^8 Ohm
Technische specificaties
- Soortnaam
Bankschroef
- Bijzonderheden
Met kogelgewricht
- Spanbreedte (max.)
270 mm
- Spanbreedte (tafelklem)
80 mm
- Materiaal
Staal
- Toepassingsgebied
ESD
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3251121 BERNSTEIN Tools for Electronics ESD Bankschroef 9-240-ESD Spanbreedte (max.): 270 mm
Omschrijving
Met de SPANNFIX VARIO kunnen PCBs/printplaten tot een lengte van 270 mm worden gespannen. Door de traploos instelbare kogel kan de printplaat veilig in alle richtingen worden geplaatst en vastgehouden. Het snel draaien van de PCBs/printplaten is dankzij de adapter mogelijk. Zeer handig als derde hand bij het solderen of uitrusten, zinvolle klem- en bevestigingsvoorziening met snelspanmechanisme.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering

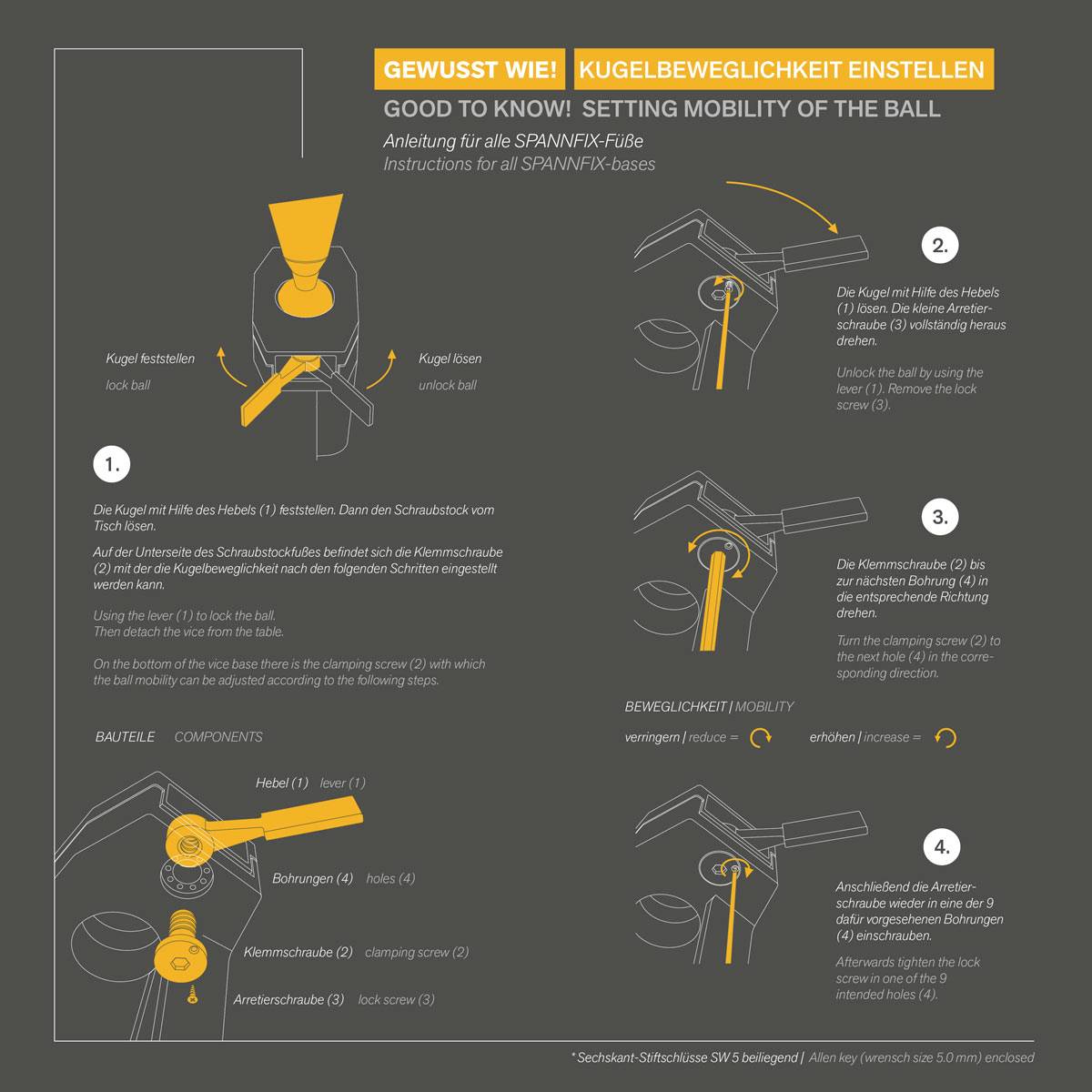

- De Bernstein kogelscharnierhouder heeft een traploos instelbare - 360° draaibare en +/- 45° kantelbare - kogel, met buitenschroefdraad voor alle mogelijke apparaten en instrumenten. Deze kunnen dus in elke richting worden gekanteld, dit maakt een snelle, individuele en mobiele uitlijning in elke positie mogelijk. Met een eenvoudige beweging van de hefboom wordt de kogelkop in de conische pan losgemaakt, individueel uitgelijnd en stevig gespannen. Zonder enige vergrendeling biedt de kogel-klemming een zeer sterke grip. Door de stelschroef aan de onderste zitting van de kogel kan de kogel-gang van los tot zeer stevig worden ingesteld. Onze productontwikkeling werkt voortdurend aan de optimalisatie en verdere ontwikkeling van onze producten. Als u vragen, verbeteringen of suggesties heeft, zijn wij blij met uw contact.
Opmerkingen

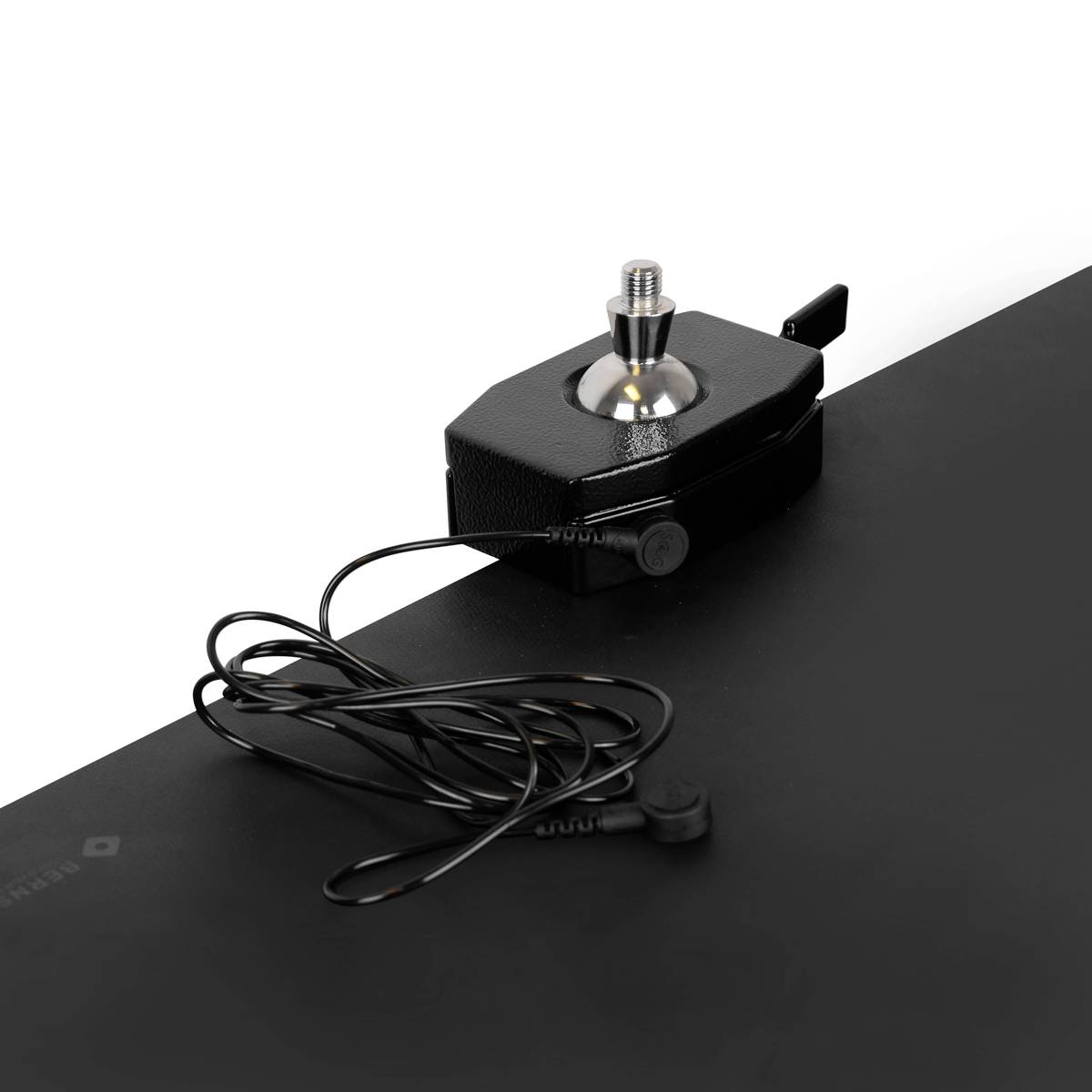

Aansluitschroefdraad M12 x 1,5 mm (speciale schroefdraad) bijpassende adapters graag direct vragen maximaal koppel: Kogel-Ø 40 mm ca. 24 Nm, kogel-Ø 60 mm ca. 100 Nm bevestigingskrachten van de kogel ter hoogte van de schroefdraadtap: Kogel-Ø 40 mm ca. 45 kg (441N), kogel-Ø 60 mm ca140 kg (1.372N). Door het ontvetten van de kogel wordt de klemkracht verhoogd. Anklemm-voet: Tafelplaatdikte max. 80 mm Anschroefvoet: 4 x 9 mm doorgangsgaten magneet-voet: Houdkracht 32 kg horizontaal, 15 kg verticaal (magneet zonder kap) ESD-uitvoeringen: Lekwaarde 10^7 en 10^8 Ohm EPA geschikt. Voor het werken in elektrostatisch beschermde gebieden (ESD-werkplek/ESD-veiligheidszone). De voetdelen kunnen met een 10 mm drukknop op het aardingspunt worden aangesloten. Aluminium gietdelen met poedercoating stalen onderdelen verchroomd, roestvrij Let bij veiligheidsrelevante onderdelen op, dat wij geen veiligheid van de houdkrachten kunnen afgeven zonder uw concrete toepassing te kennen. De kogel kan zich onder verschillende fysische omstandigheden immers anders gedragen dan in het testlaboratorium onder optimale testomstandigheden.
