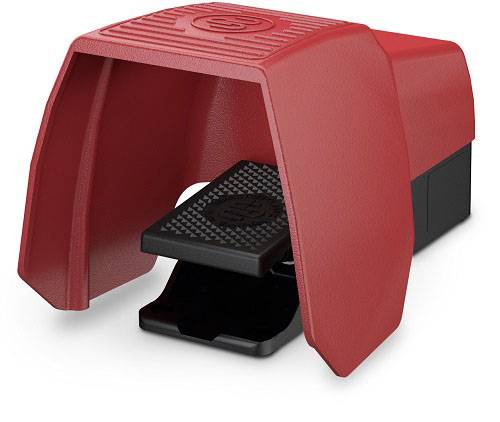

BERNSTEIN F2-U1Z/ZSDR UN Voetschakelaar 5 A 2 pedalen 1x NC, 1x NO IP67 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Voetschakelaar
Actuator type
2 pedalen
Schakelstroom (max.)
5 A
Contactsoort
1x NC
1x NO
Materiaal
Aluminium spuitgietwerk
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 574,38
3
2% = € 14,02
€ 560,36
5
3% = € 19,59
€ 554,79
10
4% = € 23,32
€ 551,06
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 574,38 / Stuk)
€ 574,38
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Beschermingsklasse: I
- stoothoudspanning: 2,5 KV
- Bemetingsbedrijfsspanning: 240 V AC en 24 V DC
- Gedwongen opening: Please check image
- bevestiging: 2 schroeven M8
- aansluiting: 1 contact schroeven M3,5
- aderdiameters 1: enkeldraads 0,5 - 1,5 mm2
- aderdiameters 2: draad met adereindhulzen 0,5 - 1,5 mm2
- kabelinvoer: 1 x M20 x 1,5
- bedieningselementen: Pedaal (PA)
- schakelkracht (pedaal midden) (pedaal links): 10 N
- schakelkracht (pedaal rechts) 1. Stand: 10 N
- schakelkracht (pedaal rechts) 2. Stand: 25 N
- schakelfrequentie: 1 max. 50 s/min
- aantal aansluitingen: 10
- contacttype (pedaal links): 1 NC-contact, 1 NO-contact (Zb)
- contacttype (pedaal rechts): 1 NC-contact, 2 NO-contact (Zb)
- gewicht met bescherming tegen ongevallen kap: 2.3 kg
- nominale isolatiespanning: 250 V
- gebruikscategorie1: DC13; 24 V DC, 1,0 A
- kortsluitbeveiliging installatie: D-zekering 4 A gG
- aardleiding aansluitingen: 2 x M4
- drukpunt (pedaal rechts): 200 N
- Soortnaam
Voetschakelaar
- Actuator type
2 pedalen
1x NC
1x NO
- Materiaal
Aluminium spuitgietwerk
- Aansluiting
Schroeven
- Schakelstroom (max.)
5 A
- Min. temperatuur
+50 °C
- Max. temperatuur
-10 °C
IP67
- Bedieningskracht
10 N
- Inhoud
1 stuk(s)
- Type
F2-U1Z/ZSDR UN
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2247995 BERNSTEIN F2-U1Z/ZSDR UN Voetschakelaar 5 A 2 pedalen 1x NC, 1x NO IP67 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2247995 BERNSTEIN F2-U1Z/ZSDR UN Voetschakelaar 5 A 2 pedalen 1x NC, 1x NO IP67 1 stuk(s)
Omschrijving
Bernstein Fußschalter F2-U1Z/ZSDR UN
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F2-U1Z/ZSDR UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:2Anzahl der Kontakte als Schließer:3Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:277 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F2-U1Z/ZSDR UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Bei mehrpedaligen Fußschaltern verhindern Stege das unbeabsichtigte, gleichzeitige Betätigen mehrerer Pedale (Ausführungen ohne Stege auf Anfrage) Die Fußhebel sind aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067099
Geliefert wird: Bernstein Fußschalter F2-U1Z/ZSDR UN, Verpackungseinheit: 1 Stk., EAN: 4024337067099
