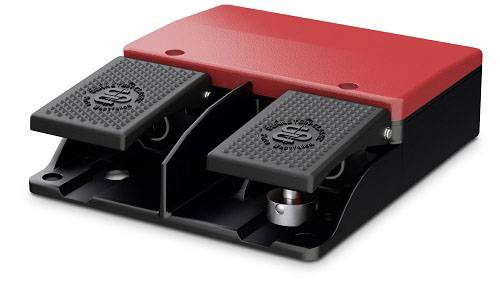

BERNSTEIN F2-U1Z/ZSD Voetschakelaar 5 A 2 pedalen 1x NC, 1x NO IP67 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Voetschakelaar
Actuator type
2 pedalen
Schakelstroom (max.)
5 A
Contactsoort
1x NC
1x NO
Materiaal
Aluminium spuitgietwerk
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 417,36
3
2% = € 10,19
€ 407,17
5
3% = € 14,24
€ 403,12
10
4% = € 16,95
€ 400,41
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 417,36 / Stuk)
€ 417,36
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Beschermingsklasse: I
- stoothoudspanning: 2,5 KV
- Bemetingsbedrijfsspanning: 240 V AC en 24 V DC
- Gedwongen opening: Please check image
- bevestiging: 2 schroeven M8
- aansluiting: 1 contact schroeven M3,5
- aderdiameters 1: enkeldraads 0,5 - 1,5 mm2
- aderdiameters 2: draad met adereindhulzen 0,5 - 1,5 mm2
- kabelinvoer: 1 x M20 x 1,5
- bedieningselementen: Pedaal (PA)
- schakelkracht (pedaal midden) (pedaal links): 10 N
- schakelkracht (pedaal rechts) 1. Stand: 10 N
- schakelkracht (pedaal rechts) 2. Stand: 25 N
- aantal aansluitingen: 10
- contacttype (pedaal links): NC-contact, 1 NO-contact (Zb)
- gewicht met bescherming tegen ongevallen kap: 2.3 kg
- nominale isolatiespanning: 250 V
- gebruikscategorie1: DC13; 24 V DC, 1,0 A
- kortsluitbeveiliging installatie: D-zekering 4 A gG
- aardleiding aansluitingen: 2 x M4
- drukpunt (pedaal rechts): 200 N
- schakelfrequentie (pedaal links): Max. 50/min max.
- schakelfrequentie (pedaal rechts): 1 30/min
- Soortnaam
Voetschakelaar
- Actuator type
2 pedalen
1x NC
1x NO
- Materiaal
Aluminium spuitgietwerk
- Aansluiting
Schroeven
- Schakelstroom (max.)
5 A
- Min. temperatuur
+50 °C
- Max. temperatuur
-10 °C
IP67
- Bedieningskracht
10 N
- Inhoud
1 stuk(s)
- Type
F2-U1Z/ZSD
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2247987 BERNSTEIN F2-U1Z/ZSD Voetschakelaar 5 A 2 pedalen 1x NC, 1x NO IP67 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2247987 BERNSTEIN F2-U1Z/ZSD Voetschakelaar 5 A 2 pedalen 1x NC, 1x NO IP67 1 stuk(s)
Omschrijving
Bernstein Fußschalter F2-U1Z/ZSD
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F2-U1Z/ZSDBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:2Anzahl der Kontakte als Schließer:3Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:190 mmHöhe:60 mmTiefe:220 mm
Bernstein Fußschalter F2-U1Z/ZSD: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Bei mehrpedaligen Fußschaltern verhindern Stege das unbeabsichtigte, gleichzeitige Betätigen mehrerer Pedale (Ausführungen ohne Stege auf Anfrage). Die Fußhebel sind aus Thermoplast gefertigt. Der Zustimmfußschalter bietet zwei Zustimmkontakte und einen Meldekontakt und ist sowohl mit als auch ohne Rastung erhältlich. Wird das Pedal bis auf den Druckpunkt betätigt, schließen die beiden Freigabekontakte. Wird das Pedal losgelassen, öffnen die Freigabekontakte wieder. Wird das Pedal durchgetreten, also über den Druckpunkt hinaus, so öffnen die Freigabekontakte zwangstrennend. Für die Anwendung einer Zustimmeinrichtung sind unter anderem die Normen DIN EN ISO 12100 und DIN EN 60204-1 zu beachten. Mit dem Meldekontakt ist eine dynamische Stellungserkennung möglich. Alternativ kann eine statische Stellungserkennung mittels eines PNP-Ausgangs realisiert werden. So ist es möglich, die Betätigungsposition 1 die AUS-Stellung der Freigabekontakte (Betätiger ist nicht gedrückt) oder die Position 3 die AUS-Stellung der Arbeitskontakte (Betätiger ist voll gedrückt) zu ermitteln und der Steuerung direkt verfügbar zu machen. Der zugelassene Zustimmfußschalter ist nur in der Standardvariante ohne UN-Haube erhältlich. EAN: 4024337067129
Geliefert wird: Bernstein Fußschalter F2-U1Z/ZSD, Verpackungseinheit: 1 Stk., EAN: 4024337067129
