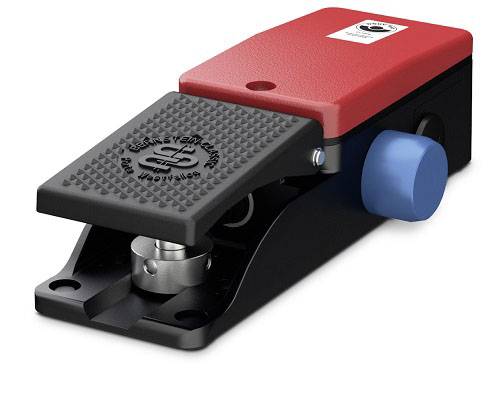

BERNSTEIN F1-ZSP1D Voetschakelaar 5 A 1 pedaal In behuizing 1x NC, 2x NO IP67 1 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Voetschakelaar
Functie
Moment
Actuator type
1 pedaal
Schakelstroom (max.)
5 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 362,81
3
2% = € 8,85
€ 353,96
5
3% = € 12,37
€ 350,44
10
4% = € 14,73
€ 348,08
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 362,81 / Stuk)
€ 362,81
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Beschermingsklasse: I
- stoothoudspanning: 2,5 KV
- Bemetingsbedrijfsspanning: 240 V AC en 24 V DC
- Gedwongen opening: volgens IEC/EN 60947-5-1, bijlage K
- bevestiging: 2 schroeven M8
- aansluiting: 6 schroefaansluitingen (M3,5) met quadr. Klemplaten
- aderdiameters 1: enkeldraads 0,5 - 1,5 mm2
- aderdiameters 2: draad met adereindhulzen 0,5 - 1,5 mm2
- kabelinvoer: 1 x M20 x 1,5
- Gewicht: ca. 1,6 kg
- nominale bedrijfsspanning: 10-39 om V/DC
- beveiliging tegen verkeerde polariteit: ja
- schakelelement functie: PNP, NO-contact
- spanning:< 3 V
- bedieningselementen: pedaal (PA)
- schakelkracht (pedaal midden) 1. Stand: 10 N
- schakelkracht (pedaal midden) 2. Stand: 25 N
- schakelfrequentie: max. 30/min
- contacttype: 1 NC-contact, 2 NO-contact (Zb)
- drukpunt: 200 N
- nominale isolatiespanning: 250 V
- gebruikscategorie1: DC13; 24 V DC, 1,0 A
- kortsluitbeveiliging installatie: D-zekering 4 A gG
- aardleiding aansluitingen: 2 x M4
- schakelstroom: 400 mA
- bedrijfsstroom:< 20 mA
Piece
- Soortnaam
Voetschakelaar
- Bijzonderheden
In behuizing
- Functie
Moment
- Actuator type
1 pedaal
1x NC
2x NO
- Materiaal
Aluminium spuitgietwerk
- Aansluiting
Schroeven
- Schakelstroom (max.)
5 A
- Min. temperatuur
+50 °C
- Max. temperatuur
-10 °C
- Afm. schroefdraad
M20 x 1.5
220 mm
- Breedte
70 mm
- Hoogte
60 mm
IP67
- Bedieningskracht
25 N
- Inhoud
1 stuk(s)
- Afm.
(l x b x h) 220 x 70 x 60 mm
- Schakelstroom inductief
1.5 A
- Type
F1-ZSP1D
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2247985 BERNSTEIN F1-ZSP1D Voetschakelaar 5 A 1 pedaal In behuizing 1x NC, 2x NO IP67 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2247985 BERNSTEIN F1-ZSP1D Voetschakelaar 5 A 1 pedaal In behuizing 1x NC, 2x NO IP67 1 stuk(s) Piece
Omschrijving
Bernstein Fußschalter F1-ZSP1D
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-ZSP1DBefehlsart:Ein oder AusMit Schutzhaube:neinMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:70 mmHöhe:60 mmTiefe:220 mm
Bernstein Fußschalter F1-ZSP1D: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Der Zustimmfußschalter bietet zwei Zustimmkontakte und einen Meldekontakt und ist sowohl mit als auch ohne Rastung erhältlich. Wird das Pedal bis auf den Druckpunkt betätigt, schließen die beiden Freigabekontakte. Wird das Pedal losgelassen, öffnen die Freigabekontakte wieder. Wird das Pedal durchgetreten, also über den Druckpunkt hinaus, so öffnen die Freigabekontakte zwangstrennend. Für die Anwendung einer Zustimmeinrichtung sind unter anderem die Normen DIN EN ISO 12100 und DIN EN 60204-1 zu beachten. Mit dem Meldekontakt ist eine dynamische Stellungserkennung möglich. Alternativ kann eine statische Stellungserkennung mittels eines PNP-Ausgangs realisiert werden. So ist es möglich, die Betätigungsposition 1 die AUS-Stellung der Freigabekontakte (Betätiger ist nicht gedrückt) oder die Position 3 die AUS-Stellung der Arbeitskontakte (Betätiger ist voll gedrückt) zu ermitteln und der Steuerung direkt verfügbar zu machen. Der zugelassene Zustimmfußschalter ist nur in der Standardvariante ohne UN-Haube erhältlich. EAN: 4024337067068
Geliefert wird: Bernstein Fußschalter F1-ZSP1D, Verpackungseinheit: 1 Stk., EAN: 4024337067068
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-ZSP1DBefehlsart:Ein oder AusMit Schutzhaube:neinMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:70 mmHöhe:60 mmTiefe:220 mm
Bernstein Fußschalter F1-ZSP1D: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Der Zustimmfußschalter bietet zwei Zustimmkontakte und einen Meldekontakt und ist sowohl mit als auch ohne Rastung erhältlich. Wird das Pedal bis auf den Druckpunkt betätigt, schließen die beiden Freigabekontakte. Wird das Pedal losgelassen, öffnen die Freigabekontakte wieder. Wird das Pedal durchgetreten, also über den Druckpunkt hinaus, so öffnen die Freigabekontakte zwangstrennend. Für die Anwendung einer Zustimmeinrichtung sind unter anderem die Normen DIN EN ISO 12100 und DIN EN 60204-1 zu beachten. Mit dem Meldekontakt ist eine dynamische Stellungserkennung möglich. Alternativ kann eine statische Stellungserkennung mittels eines PNP-Ausgangs realisiert werden. So ist es möglich, die Betätigungsposition 1 die AUS-Stellung der Freigabekontakte (Betätiger ist nicht gedrückt) oder die Position 3 die AUS-Stellung der Arbeitskontakte (Betätiger ist voll gedrückt) zu ermitteln und der Steuerung direkt verfügbar zu machen. Der zugelassene Zustimmfußschalter ist nur in der Standardvariante ohne UN-Haube erhältlich. EAN: 4024337067068
Geliefert wird: Bernstein Fußschalter F1-ZSP1D, Verpackungseinheit: 1 Stk., EAN: 4024337067068
