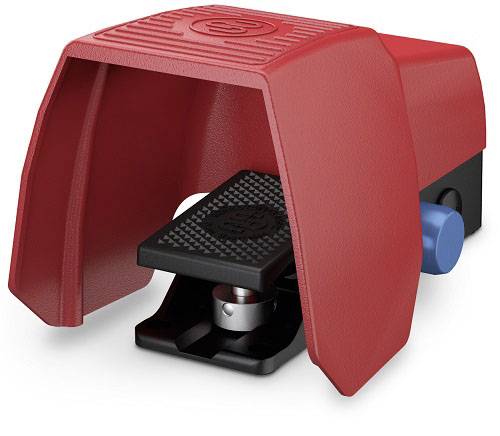

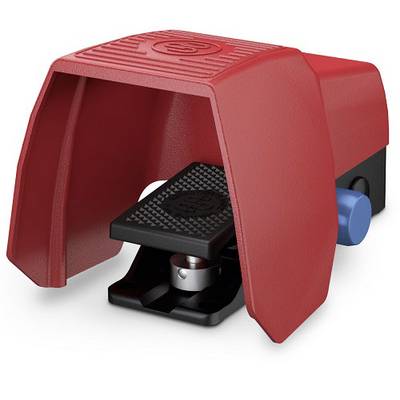

BERNSTEIN F1-ZSP1D UN Voetschakelaar 5 A 1 pedaal 1x NC, 2x NO IP67 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Voetschakelaar
Actuator type
1 pedaal
Schakelstroom (max.)
5 A
Contactsoort
1x NC
2x NO
Materiaal
Aluminium spuitgietwerk
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 433,88
3
2% = € 10,58
€ 423,30
5
3% = € 14,79
€ 419,09
10
4% = € 17,61
€ 416,27
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 433,88 / Stuk)
€ 433,88
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Beschermingsklasse: I
- stoothoudspanning: 2,5 KV
- Bemetingsbedrijfsspanning: 240 V AC en 24 V DC
- Gedwongen opening: volgens IEC/EN 60947-5-1, bijlage K (pedaalaanslag)
- bevestiging: 2 schroeven M8
- aansluiting: 6 schroefaansluitingen (M3,5) met quadr. Klemplaten
- aderdiameters 1: enkeldraads 0,5 - 1,5 mm2
- aderdiameters 2: draad met adereindhulzen 0,5 - 1,5 mm2
- kabelinvoer: 1 x M20 x 1,5
- nominale bedrijfsspanning: 10-39 om V/DC
- beveiliging tegen verkeerde polariteit: ja
- schakelelement functie: PNP, NO-contact
- spanning:< 3 V
- bedieningselementen: pedaal (PA)
- schakelkracht (pedaal midden) 1.stand: 10 N
- schakelkracht (pedaal midden) 2.stand: 25 N
- drukpunt (elk pedaal): ≈200N
- schakelfrequentie: max. 30/min
- contacttype (elk pedaal): 1 NC-contact, 2 NO-contact (Zb)
- gewicht met bescherming tegen ongevallen kap: ≈ 1,6 kg
- nominale isolatiespanning: 250 V
- gebruikscategorie1: 24 V DC/ 1,0 A
- kortsluitbeveiliging installatie: D-zekering 4 A gG
- aardleiding aansluitingen: 2 x M4
- schakelstroom: 400 mA
- bedrijfsstroom:< 20 mA
- Soortnaam
Voetschakelaar
- Actuator type
1 pedaal
1x NC
2x NO
- Materiaal
Aluminium spuitgietwerk
- Aansluiting
Schroeven
- Schakelstroom (max.)
5 A
- Min. temperatuur
+50 °C
- Max. temperatuur
-10 °C
IP67
- Bedieningskracht
25 N
- Inhoud
1 stuk(s)
- Type
F1-ZSP1D UN
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2247991 BERNSTEIN F1-ZSP1D UN Voetschakelaar 5 A 1 pedaal 1x NC, 2x NO IP67 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2247991 BERNSTEIN F1-ZSP1D UN Voetschakelaar 5 A 1 pedaal 1x NC, 2x NO IP67 1 stuk(s)
Omschrijving
Bernstein Fußschalter F1-ZSP1D UN
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-ZSP1D UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-ZSP1D UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067037
Geliefert wird: Bernstein Fußschalter F1-ZSP1D UN, Verpackungseinheit: 1 Stk., EAN: 4024337067037
