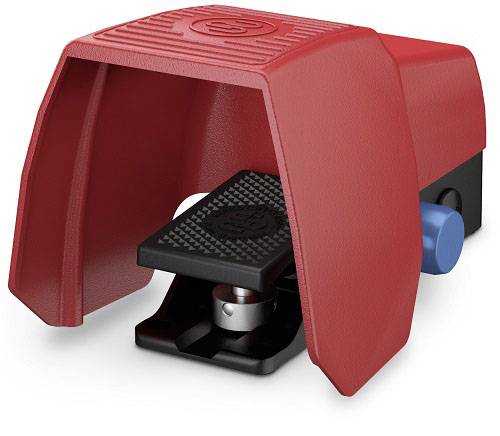

BERNSTEIN F1-ZSDR UN Voetschakelaar 5 A 1 pedaal Met beschermkap 1x NC, 2x NO IP67 1 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Voetschakelaar
Functie
Continu
Actuator type
1 pedaal
Schakelstroom (max.)
5 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 433,88
3
2% = € 10,58
€ 423,30
5
3% = € 14,79
€ 419,09
10
4% = € 17,61
€ 416,27
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 433,88 / Stuk)
€ 433,88
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Beschermingsklasse: I
- stoothoudspanning: 2,5 KV
- Bemetingsbedrijfsspanning: 240 V AC en 24 V DC
- Gedwongen opening: volgens IEC/EN 60947-5-1, bijlage K
- bevestiging: 2 schroeven M8
- aansluiting: 6 schroefaansluitingen (M3,5) met quadr. Klemplaten
- aderdiameters 1: enkeldraads 0,5 - 1,5 mm2
- aderdiameters 2: draad met adereindhulzen 0,5 - 1,5 mm2
- kabelinvoer: 3 x M20 x 1,5
- Gewicht: ca. 1,6 kg
- bedieningselementen: pedaal (PA)
- schakelkracht (pedaal midden) 1.stand: 10 N
- schakelkracht (pedaal midden) 2.stand: 25 N
- schakelfrequentie: max. 30/min
- contacttype: 1 NC-contact, 2 NO-contact (Zb)
- drukpunt: 200 N
- nominale isolatiespanning: 250 V
- gebruikscategorie1: DC13; 24 V DC, 1,0 A
- kortsluitbeveiliging installatie: D-zekering 4 A gG
- aardleiding aansluitingen: 2 x M4
Piece
- Soortnaam
Voetschakelaar
- Bijzonderheden
Met beschermkap
- Functie
Continu
- Actuator type
1 pedaal
1x NC
2x NO
- Materiaal
Aluminium spuitgietwerk
- Aansluiting
Schroeven
- Schakelstroom (max.)
5 A
- Min. temperatuur
+50 °C
- Max. temperatuur
-10 °C
250 mm
- Breedte
156 mm
- Hoogte
145 mm
IP67
- Bedieningskracht
25 N
- Inhoud
1 stuk(s)
- Afm.
(l x b x h) 250 x 156 x 145 mm
- Schakelstroom inductief
1.5 A
- Type
F1-ZSDR UN
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2247990 BERNSTEIN F1-ZSDR UN Voetschakelaar 5 A 1 pedaal Met beschermkap 1x NC, 2x NO IP67 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2247990 BERNSTEIN F1-ZSDR UN Voetschakelaar 5 A 1 pedaal Met beschermkap 1x NC, 2x NO IP67 1 stuk(s) Piece
Omschrijving
Bernstein Fußschalter F1-ZSDR UN
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-ZSDR UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:jaGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-ZSDR UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067020
Geliefert wird: Bernstein Fußschalter F1-ZSDR UN, Verpackungseinheit: 1 Stk., EAN: 4024337067020
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-ZSDR UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:jaGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-ZSDR UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067020
Geliefert wird: Bernstein Fußschalter F1-ZSDR UN, Verpackungseinheit: 1 Stk., EAN: 4024337067020
