BERNSTEIN F1-AI0-20 UN Voetschakelaar 1 pedaal Met beschermkap 1x NO IP65 1 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Voetschakelaar
Functie
Moment
Actuator type
1 pedaal
Schakelpositie
uit/aan
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 359,50
3
2% = € 8,76
€ 350,74
5
3% = € 12,25
€ 347,25
10
4% = € 14,59
€ 344,91
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 359,50 / Stuk)
€ 359,50
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Beschermingsklasse: III (lage veiligheidsspanning)
- Bevestiging: 2 x M8
- Aansluiting: schroefaansluitingen (M3,5)
- Aderdiameters 1: enkeldraads 0,5 ... 1,5 mm² of
- Aderdiameters 2: draad met adereindhulzen 0,5 ... 1,5 mm²
- Kabelinvoer: 1 x M20 x 1,5
- Gewicht: ≈ 1,5 kg
- Nominale bedrijfsspanning: 12 -26V/DC
- Nullaststroom: 25 mA
- Beveiliging tegen verkeerde polariteit: ja
- Stand-by vertraging:< 50 ms
- Stroomuitgang: 0 - 20 mA
- Max. belasting weerstand: 400 Ω
- Schakelelement functie: PNP NO (teachbar)
- Hysterese: 10%
- Spanningsval: ≤1,6V
- Bemeting-bedrijfstroom: 200 mA
- Kleinste bedrijfsstroom: 1 mA
- Reststroom:< 0,1 mA
- Bedieningselementen: pedaal (PA)
- Schakelkracht: ca. 10 N (pedaal midden)
- Schakelfrequentie: max. 50 / min
- Aantal aansluitingen: 4
Piece
- Soortnaam
Voetschakelaar
- Bijzonderheden
Met beschermkap
- Functie
Moment
- Actuator type
1 pedaal
uit/aan
1x NO
- Materiaal
Aluminium spuitgietwerk
- Aansluiting
Schroeven
- Min. temperatuur
+80 °C
- Max. temperatuur
-30 °C
- Afm. schroefdraad
M20 x 1.5
250 mm
- Breedte
156 mm
- Hoogte
145 mm
- Mechanische levensduur
1 x 106 schakelcycli
IP65
- Bedieningskracht
10 N
- Inhoud
1 stuk(s)
- Afm.
(l x b x h) 250 x 156 x 145 mm
- Type
F1-AI0-20 UN
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2248003 BERNSTEIN F1-AI0-20 UN Voetschakelaar 1 pedaal Met beschermkap 1x NO IP65 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2248003 BERNSTEIN F1-AI0-20 UN Voetschakelaar 1 pedaal Met beschermkap 1x NO IP65 1 stuk(s) Piece
Omschrijving
Bernstein Fußschalter F1-AI0-20mA UN
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-AI0-20mA UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaSchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-AI0-20mA UN: weitere Details

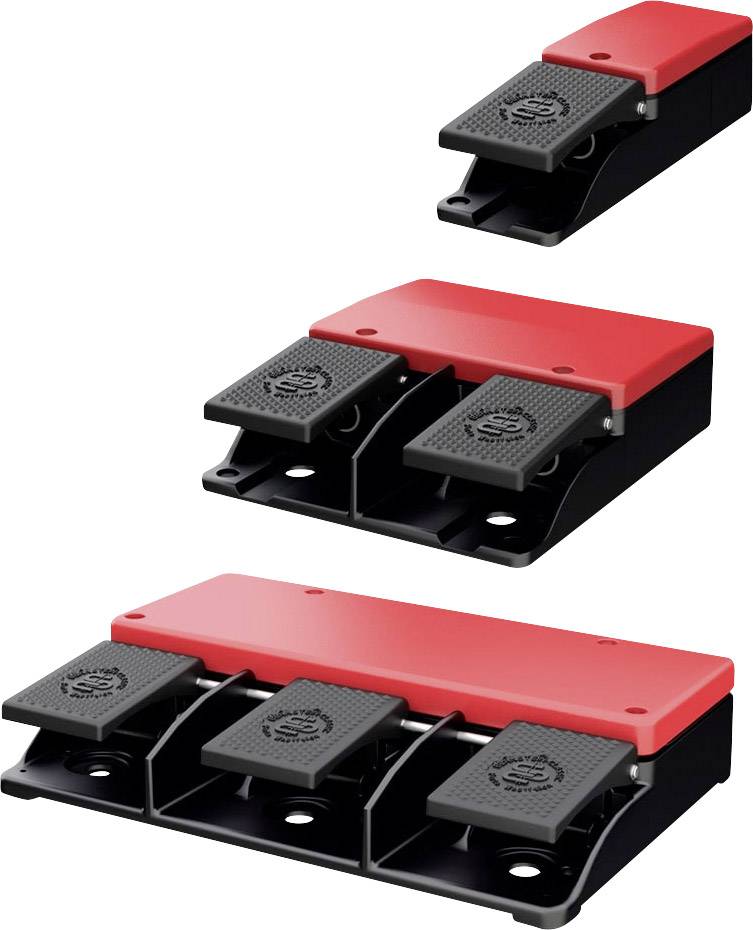

Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Der Fußschalter mit linearem Spannungs- oder Stromausgang ermöglicht stufenlose Steuerungsaufgaben durch einen Analogausgang in Abhängigkeit von der Pedalstellung. Zusätzlich gibt es einen programmierbaren Meldeausgang (PNP), der bei einer bestimmten, vorher eingestellten Pedalstellung schaltet Den Analogausgang gibt es in einer 0 5 V, 0 10 V, 0 20 mA oder 4 20 mA Variante. Erhältlich ist dieser Fußschalter in der einpedaligen Ausführung. Auf Anfrage auch in der zwei- und dreipedaligen Ausführung erhältlich. EAN: 4024337063695
Geliefert wird: Bernstein Fußschalter F1-AI0-20mA UN, Verpackungseinheit: 1 Stk., EAN: 4024337063695
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-AI0-20mA UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaSchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-AI0-20mA UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Der Fußschalter mit linearem Spannungs- oder Stromausgang ermöglicht stufenlose Steuerungsaufgaben durch einen Analogausgang in Abhängigkeit von der Pedalstellung. Zusätzlich gibt es einen programmierbaren Meldeausgang (PNP), der bei einer bestimmten, vorher eingestellten Pedalstellung schaltet Den Analogausgang gibt es in einer 0 5 V, 0 10 V, 0 20 mA oder 4 20 mA Variante. Erhältlich ist dieser Fußschalter in der einpedaligen Ausführung. Auf Anfrage auch in der zwei- und dreipedaligen Ausführung erhältlich. EAN: 4024337063695
Geliefert wird: Bernstein Fußschalter F1-AI0-20mA UN, Verpackungseinheit: 1 Stk., EAN: 4024337063695
