BERNSTEIN 6018200010 SLC-F-024-10/21-R4 Veiligheidsschakelaar Gescheiden bediening Continu (veerkracht) IP67 1 stuk(s) kopen ? Conrad Electronic

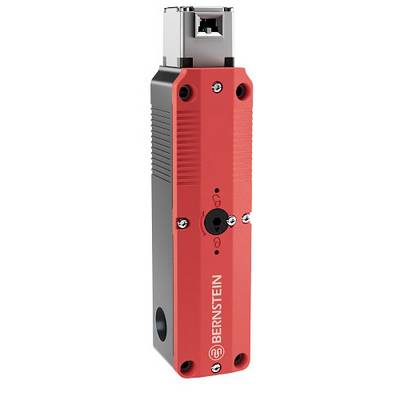

Een cilindrische, rood-zwarte veiligheidsschakelaar van het merk 'Bernstein' met bevestigingsgaten en een steekverbinding bovenaan.

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 190,07 / Stuk)

€ 190,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Beschermingsklasse II, geaard
Nominale isolatiespanning: 250 V
Stoothoudspanning: 2,5 kV
Gemeten bedrijfsspanning: 240 V AC / 24 V AC/DC
Conv. thermische stroom: 5 A
Gebruikscategorie conform IEC: AC-15, Ue / ie 240 V / 1,5 A
Gebruikscategorie conform UL/CSA: 240V/1,5A
Gebruikscategorie conform UL/CSA1: 24 V/1,5 A
Gedwongen opening: volgens IEC/EN 60947-5-1, bijlage K
Kortsluitbeveiliging: 4 A gG
Door de fabrikant nominale kortsluitstroom: 400 A
Inschakelduur: 100% ED (aan E1; E2)
Warmteklasse: F (155 °C)
Permanent vermogen: 6,7 VA (W)
Bediening schakelcycli permanent: 600 / h
Voedingsspanning: 24 V AC / DC (+10%/-15%)
Bediening: aparte bediening
Optrek snelheid: 0,5 m/s
Uittrekkracht: ≤10N
Vergrendeling principe: veerkracht
Ontgrendelen: a) magnetische kracht
Houdkracht: 1500 N (EN ISO 14119)
Omgevingstemperatuur: -25 °C...+55 °C
Schakelfunctie vergrendeling: vergrendeling; 1 NC-contact
Schakelfunctie sluiten: pal (L); 2 NC, 1 NO
Schakelprincipes: 4 uitschakelcontact schakels
Bevestiging: 4 x M5
Aansluiting: schroefaansluiting
Kabeldiameters: 0,34 ... 1,5 mm² flexibel
Kabelinvoer: 3 x M20 x 1,5
Gewicht: ≈ 0,484 kg
Inbouwpositie: willekeurig
Beschermingsklasse: IP67 conform IEC/EN 60529; (UL 50 E / CSA C22.2) type 6 indoor use
Gebruikscategorie conform IEC1: DC-13, Ue / ie 24 V/1,5 A; 250 V/0,11 A

Soortnaam: Veiligheidsschakelaar

Aansluiting: Schroeven

Actuator type: Gescheiden bediening

: 3x NC
1x NO

Functie: Continu (veerkracht)

Gewicht: 0.48 kg

Min. temperatuur: +55 °C

Max. temperatuur: -25 °C

: IP67

Mechanische levensduur: 1 x 10⁶ schakelcycli

Materiaal: Thermoplast

Type: SLC-F-024-10/21-R4

Inhoud: 1 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2248008 BERNSTEIN 6018200010 SLC-F-024-10/21-R4 Veiligheidsschakelaar Gescheiden bediening Continu (veerkracht) IP67 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2248008 BERNSTEIN 6018200010 SLC-F-024-10/21-R4 Veiligheidsschakelaar Gescheiden bediening Continu (veerkracht) IP67 1 stuk(s)

Omschrijving

Bernstein Sicherheits-Zuhaltung SLC-F-024-10/21-R4

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:BernsteinBezeichnung:Sicherheits-Zuhaltung TürüberwachungTyp:SLC-F-024-10/21-R4Mit Statusanzeige:neinGeeignet für Sicherheitsfunktionen:jaZuhaltekraft:1500 NMit Fluchtentriegelung:neinArt der Zuhaltung:RuhestromprinzipMit Hilfsentriegelung:jaBemessungssteuerspeisespannung Us Magnetantrieb bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us Magnetantrieb bei DC:24 VBreite des Sensors:42 mmHöhe des Sensors:44 mmLänge des Sensors:192 mmAnzahl der sicherheitsgerichteten Hilfskontakte:3Anzahl der Kontakte als Öffner:3Anzahl der Kontakte als Schließer:1Ausführung des Schaltglieds:SchleichschaltgliedBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 24 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 230 V:0,11 AGehäusebauform:sonstigeWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:sonstigeAusführung der Schnittstelle:ohneAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation:ohneAusführung des elektrischen Anschlusses:Kabeleinführung (metrisch)Explosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneUmgebungstemperatur während des Betriebs:-25..55 °CSchutzart (IP):IP67Schutzart (NEMA):indoor use only
Bernstein Sicherheits-Zuhaltung SLC-F-024-10/21-R4: weitere Details
Sicherheits-Zuhaltung mit Türüberwachung (Bauart 2, DIN EN ISO 14119) für die Absicherung von Maschinen, die nach dem Maschinenstopp nachlaufen. Zuhaltekraft FZh = 1500 Newton, Anzahl der Türüberwachungskontakte: 1 Öffner, Anzahl der Zuhaltungsüberwachungskontakte: 2 Öffner/1 Schließer, Ansteuerspannung der Spule 24 V, mit integrierter Hilfsentriegelung, Zuhaltungsprinzip Feder (Ruhestromprinzip), Kabeleinführung 3 x M20 x 1,5. Betätiger müssen separat bestellt werden. EAN: 4024337093982

Geliefert wird: Bernstein Sicherheits-Zuhaltung Türüberwachung SLC-F-024-10/21-R4, Verpackungseinheit: 1 Stk., EAN: 4024337093982
