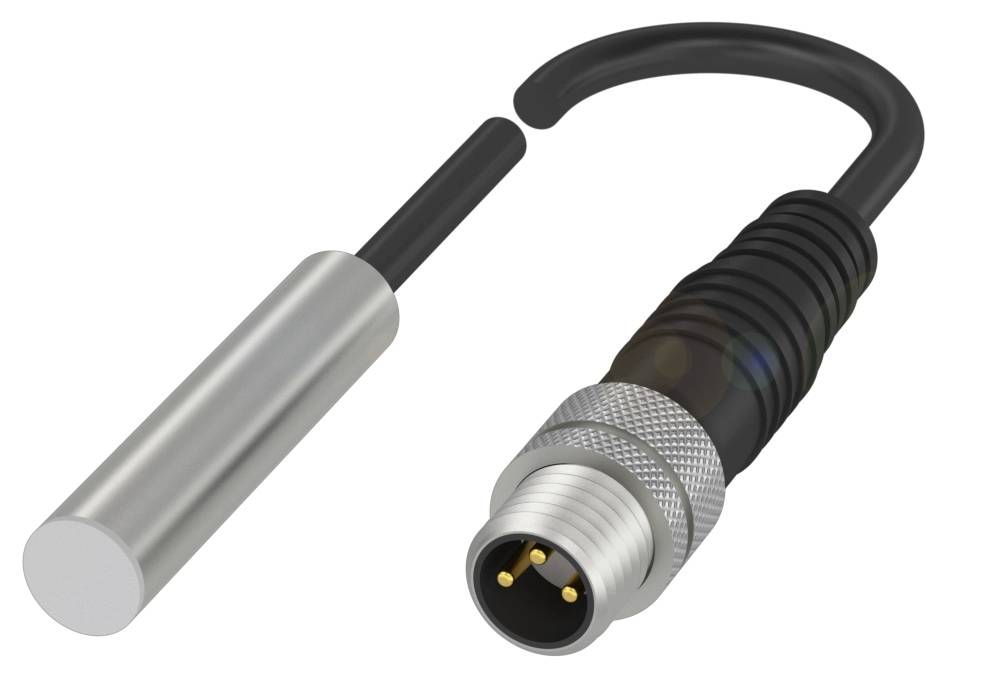

BALLUFF Afstandssensor Inductief BAW005L BAW005L Vlak Analoog (spanning) (Ø x l) 6.5 mm x 30.50 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Afstandssensor
Min. voedingsspanning
21.60 V
Max. voedingsspanning
26.40 V
Type
BAW005L
Inhoud
1 stuk(s)
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 210,74 / Stuk)
€ 210,74
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Balluff BAW005L cilindrische miniatuuruitvoering zonder schroefdraad
- Afmetingen: Ø 6,5 x 30,5 mm
- Model: D6.5
- Inbouw: compact
- Bereik: 0,5...2 mm
- Analoge uitgang: Analoog, spanning 0...10 V.
Technische specificaties
- Belangrijkste kenmerken:Afmeting: Ø 6,5 x 30,5 mm
- Actief oppervlak, materiaal: PBT
- Analoge uitgang: Analoog, spanning 0...10 V.
- Aansluiting: Kabel met connector, M8x1-stekker, 3-polig, 1,40 m, PUR
- Uitgangskarakteristiek: Dalend bij benadering
- Model: D6.5
- Bedrijfsspanning Ub: 21.6...26.4 VDC
- Inbouw: compact
- Behuizingsmateriaal: roestvrij staal
- Grensfrequentie –3 dB: 1000 Hz
- Lineariteitsafwijking max.: ±45 μm
- Bereik: 0,5...2 mm
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: 10...60 °C.
- Herhalingsnauwkeurigheid conform BWN: ±10 μm
- Extra kenmerken:
- Afmetingen: Ø 6,5 x 30,5 mm
- Bedrijfsspanningsweergave: nee
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale isolatiespanning Ui: 75 V DC
- Bedrijfsspanning Ub: 21.6...26.4 VDC
- Restrimpel max. (% van UE): 10%
- Aansluiting: M8X1-stekker, 3-polig
- Kortsluitbeveiliging: nee
- Beveiligd tegen verkeerde polariteit: nee
- Verwisselmogelijkheid beschermd: nee
- Actief oppervlak, materiaal: PBT
- Formaat: D6.5
- Bevestigingslengte: 30.0 mm
- Inbouw: Inbouwbaar
- Aansluitmethode: Kabel met connector, 1,40 m, PUR
- Kabeldiameter D: 3,10 mm
- Kabellengte L: 1,4 m
- Behuizingsmateriaal: roestvrij staal
- Mantelmateriaal: PUR
- En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
- En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: 10...60 °C.
- Verontreinigingsgraad: 3
- Nullaststroom IO max. bij UE: 15 mA
- Meetbereik: 0,5...2 mm
- Grensfrequentie –3 dB: 1000 Hz
- Belastingsweerstand RL min.: 5000 ohm
- Helling u: 6,67 V/mm
- Lineariteitsafwijking max.: ±45 μm
- Lineariteitsbereik SL: 0,5...2 mm
- Temperatuurafwijking max. van de eindwaarde: ±5,0 %
- Herhalingsnauwkeurigheid conform BWN: ±10 μm
- Analoge uitgang: Analoog, spanning 0...10 V.
- Uitgangskarakteristiek: Dalend bij benadering
- Uitgangsspanning bij SE: 5 V.
- Uitgangsspanning bij SL max.: 10 V.
- Uitgangsspanning bij SL min.: 0 V.
- Soortnaam
Afstandssensor
- Type
BAW005L
- Inhoud
1 stuk(s)
- Min. voedingsspanning
21.60 V
- Max. voedingsspanning
26.40 V
- Voedingsspanning
21.60 - 26.40 V
- Uitgangen
Analoog (spanning)
- Aansluiting
M8, 3-polig
- Kabellengte
1.40 m
IP67
- Min. temperatuur
10 °C
- Max. temperatuur
60 °C
30.50 mm
- Afm.
(Ø x l) 6.5 mm x 30.50 mm
- Fabrikantnr.
BAW005L
- Nominale spanning
24 V
- Diameter
6.5 mm
- Materiaal (behuizing)
RVS
- Type inbouw
Vlak
- Uitvoering
Inductief
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3416840 BALLUFF Afstandssensor Inductief BAW005L BAW005L Vlak Analoog (spanning) (Ø x l) 6.5 mm x 30.50 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3416840 BALLUFF Afstandssensor Inductief BAW005L BAW005L Vlak Analoog (spanning) (Ø x l) 6.5 mm x 30.50 mm
Omschrijving
Onze inductieve afstandssensoren BAW meten verschillende posities en afstanden en kunnen ook onderscheid maken tussen verschillende materiaalvarianten. U werkt contactloos, is daarom slijtagevrij en onderscheidt zich door een lange levensduur. Uw theekfunctie beschikt over een instelbaar lineariteitsbereik, wat was bedoeld voor een snelle ingebruikname bij de eerste installatie en voor geringe stilstandtijden bij het vervangen van de sensor. Door de verscheidenheid aan verkrijgbare bouwvormen kunnen de inductieve afstandssensoren gemakkelijk in elke toepassing worden geïntegreerd. Tot de belangrijke toepassingsgebieden behoren het bewaken van bewegingen in de voeg-, stantie- of spaninrichtingen van de machinebouw of het registreren van onbalans en uitbreiding van assen. De inductieve afstandssensoren leveren een absoluut analoog spannings-, stroom- of IO-Link-signaal. Afmeting = Ø 6,5 x 30,5 mm, model = D6.5, inbouw = vlak, bereik = 0,5...2 mm, analoge uitgang = analoog, spanning 0...10 V, uitgangskarakteristiek = dalend bij benadering, grensfrequentie -3 dB = 1000 Hz, herhalingsnauwkeurigheid conform BWN = ±10 μm, lineariteitsafwijking max. = ±45 μm, behuizingsmateriaal = roestvrij staal, actief oppervlak, materiaal = PBT, aansluiting = kabel met connector, M8x1-stekker, 3-polig, 1,40 m, PUR, bedrijfsspanning Ub = 21.6...26.4 VDC, omgevingstemperatuur = 10...60 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = CE CE, UKCA, cULus, WEEE
