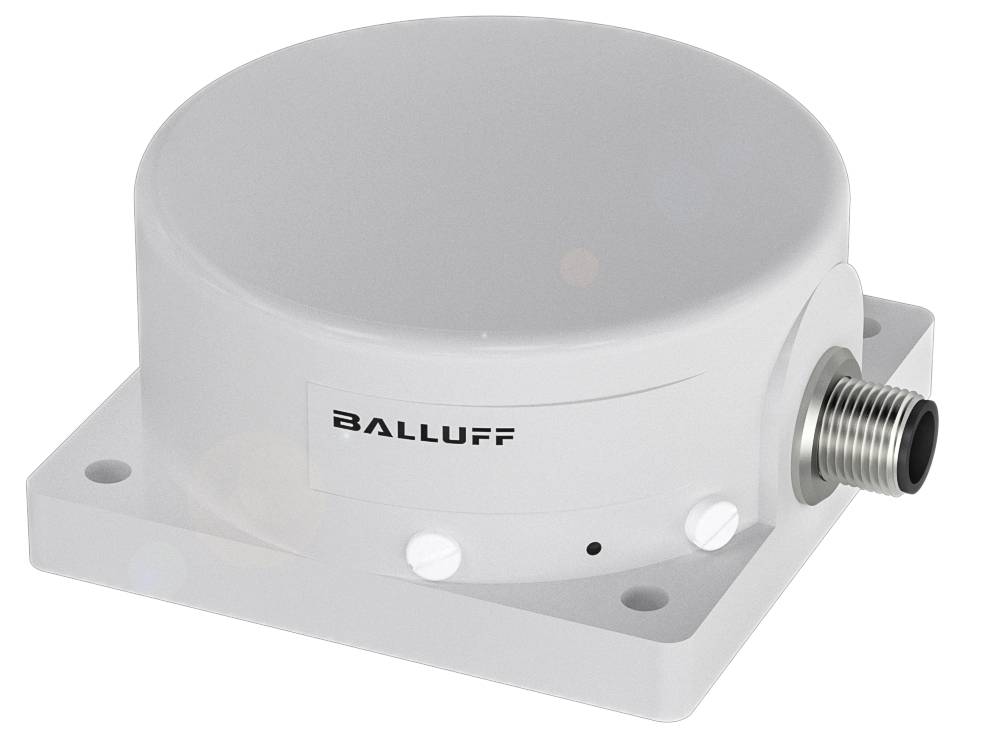

BALLUFF Afstandssensor Inductief BAW005J BAW005J Niet vlak Analoog (spanning) (l x b x h) 80.00 x 80.00 x 40.00 mm Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Afstandssensor
Min. voedingsspanning
20.00 V
Max. voedingsspanning
30.0 V
Max. bereik
50 m
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 458,68 / Stuk)
€ 458,68
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Balluff BAW005J vierkante uitvoering van kunststof
- Afmetingen: 80 x 40 x 80 mm
- Model: Rechthoekig
- Inbouw: Niet vlak
- Bereik: 050 mm
- Analoge uitgang: Analoog, spanning 0...10 V.
Technische specificaties
- Belangrijkste kenmerken:Afmeting: 80 x 40 x 80 mm
- Actief oppervlak, materiaal: PBT
- Analoge uitgang: Analoog, spanning 0...10 V.
- Aansluiting: Connector, M12x1-stekker, 3-polig
- Uitgangskarakteristiek: Dalend bij benadering
- Model: Rechthoekig
- Bedrijfsspanning Ub: 20...30 VDC
- Inbouw: Niet vlak
- Materiaal behuizing: PBT
- Grensfrequentie –3 dB: 15 Hz
- Lineariteitsafwijking max.: ±750 μm [15...35 mm]; ±1500 μm [5...15 mm, 35...45 mm]; ±2000 μm [0...5 mm, 45...50 mm]
- Bereik: 050 mm
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -10...70 °C.
- Herhalingsnauwkeurigheid conform BWN: ±12 μm
- Extra kenmerken:
- Afmetingen: 80 x 40 x 80 mm
- Bedrijfsspanningsweergave: nee
- Functie-indicatie: Instelweergave
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale isolatiespanning Ui: 75 V DC
- Stand-by kabel tv max.: 1 sec.
- Bedrijfsspanning Ub: 20...30 VDC
- Restrimpel max. (% van UE): 15%
- Aansluiting: M12x1-stekker, 3-polig, A-gecodeerd
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: nee
- Verwisselmogelijkheid beschermd: Ja
- Actief oppervlak, materiaal: PBT
- Aanhaalmoment: 1.5 Nm
- Inbouw: Niet vlak
- Materiaal behuizing: PBT
- En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
- En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -10...70 °C.
- Verontreinigingsgraad: 3
- Nullaststroom IO max. bij UE: 12 mA
- MTTF (40 °C) materiaal: 970 A.
- Meetbereik: 0...50 mm
- Grensfrequentie –3 dB: 15 Hz
- Belastingsweerstand RL min.: 10000 Ohm
- Lineariteitsafwijking max.: ±750 μm [15...35 mm]|±1500 μm [5...15 mm, 35...45 mm]|±2000 μm [0...5 mm, 45...50 mm]
- Lineariteitsbereik SL: 0...50 mm
- Temperatuurafwijking max. van de eindwaarde: ±7.0%
- Herhalingsnauwkeurigheid conform BWN: ±12 μm
- Analoge uitgang: Analoog, spanning 0...10 V.
- Uitgangskarakteristiek: Dalend bij benadering
- Uitgangsspanning bij SE: 5 V.
- Uitgangsspanning bij SL max.: 10 V.
- Uitgangsspanning bij SL min.: 0 V.
- Afwijking van het basistype: Speciale afstelling
Piece
- Soortnaam
Afstandssensor
- Type
BAW005J
- Inhoud
1 stuk(s)
- Min. voedingsspanning
20.00 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
20.00 - 30.0 V
- Uitgangen
Analoog (spanning)
- Reikwijdte min. (open veld)
0 m
50 m
- Aansluiting
M12, 3-polig
IP67
- Min. temperatuur
-10 °C
- Max. temperatuur
70 °C
80.00 mm
- Breedte
80.00 mm
- Hoogte
40.00 mm
- Afm.
(l x b x h) 80.00 x 80.00 x 40.00 mm
- Aansluiting
Connector
- Soort schroefdraad
M12
- Fabrikantnr.
BAW005J
- Nominale spanning
24 V
- Aantal polen
3
- Materiaal (behuizing)
PBT
- Type inbouw
Niet vlak
- Uitvoering
Inductief
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3416574 BALLUFF Afstandssensor Inductief BAW005J BAW005J Niet vlak Analoog (spanning) (l x b x h) 80.00 x 80.00 x 40.00 mm Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3416574 BALLUFF Afstandssensor Inductief BAW005J BAW005J Niet vlak Analoog (spanning) (l x b x h) 80.00 x 80.00 x 40.00 mm Piece
Omschrijving
Inductieve afstandssensor, 80 x 40 x 80 mm, connector, nominale afstand SE=25.00 mm, niet vlak, behuizingsmateriaal=PBT, actief oppervlak, materiaal = PBT
