Axing SPU 5512-09 Satelliet multiswitch cascade Ingangen (satelliet): 5 (4 satelliet / 1 terrestrisch) Aantal gebruikers
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 128,09 / Stuk)
€ 128,09
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Axing SPU 5512-09 passieve multischakelaar-cascade
Highlights & Details
- Passieve cascadebouwsteen 5 in 12
- 5 ingangen, 5 uitgangen
- 12 uitgangen naar SAT-ontvanger
- Retourkanaal 5-65 MHz
Technische specificaties
- KenmerkenSoortKabelsplitterFrequentie bereik950 - 2200 MHzAantal1Kleur van het productGrijsPoorten & interfacesAantal connectors17Aansluiting(en)FGewicht en omvangBreedte170 mmDiepte40 mmHoogte190 mmTechnische detailsSoortKabelsplitterFrequentie bereik950 - 2200 MHzAantal1KleurKleur van het productGrijs
- Soortnaam
Satelliet multiswitch cascade
- Uitvoering (actief/passief)
Passief
- Ingangen (satelliet)
5 (4 satelliet / 1 terrestrisch)
- Gebruikers
12
- Uitgangen (satelliet)
5 (4 satelliet / 1 terrestrisch)
- Geschikt voor quad-LNB
Ja
- Frequentie (min.)
950 MHz
- Frequentie (max.)
2200 MHz
- Demping satelliet
16 - 19 dB
- Demping antenne
25 dB
- Breedte
190 mm
- Hoogte
170 mm
- Diepte
40 mm
- Uitvoering
Cascade 5 ingangen
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 942157 Axing SPU 5512-09 Satelliet multiswitch cascade Ingangen (satelliet): 5 (4 satelliet / 1 terrestrisch) Aantal gebruikers
Omschrijving
voor uitbreiding van bijvoorbeeld polariteitomschakelaars SPU 54-0x tot 516-0x met 6, 12 of 18 deelnemers.

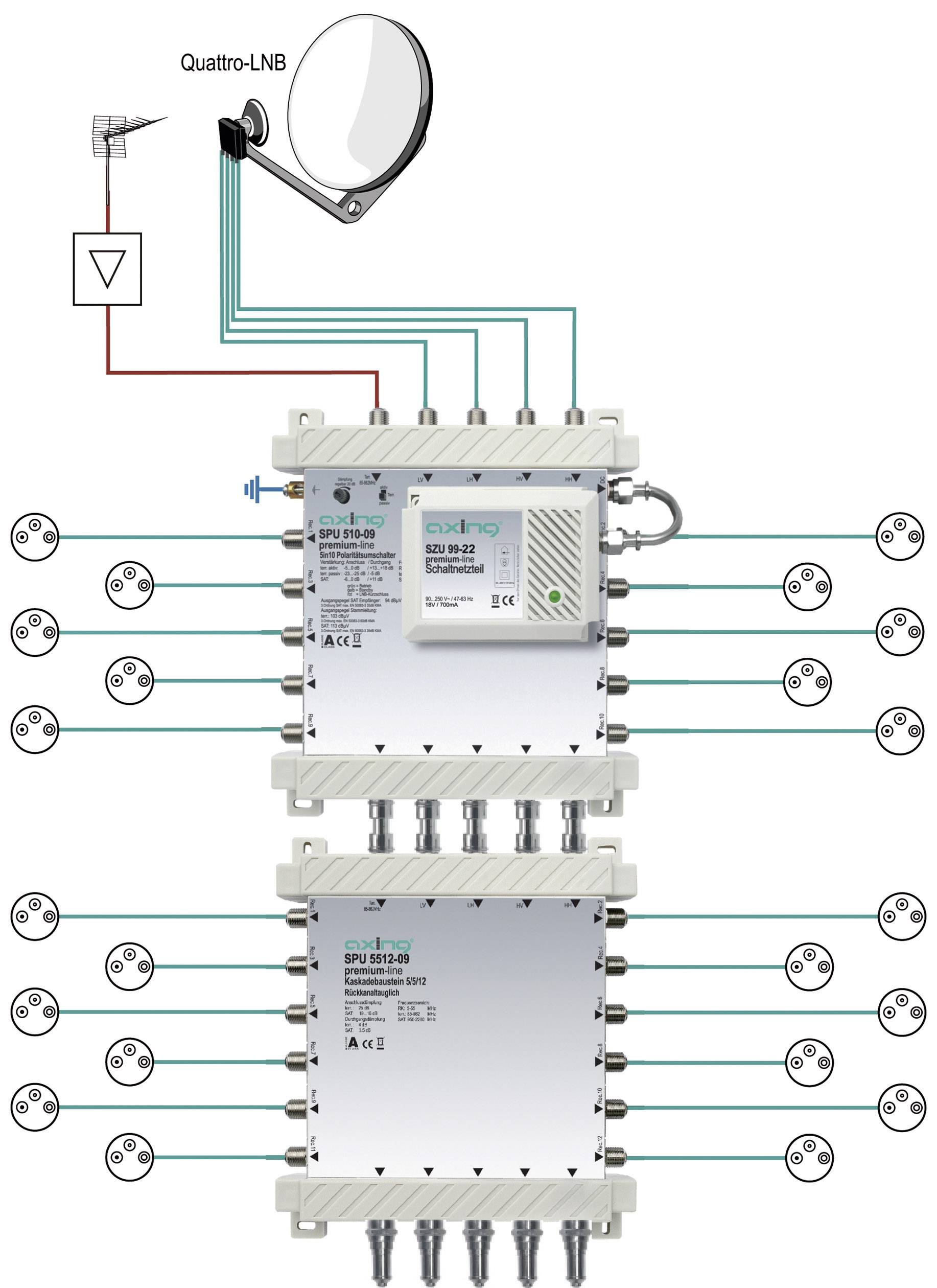

Met de cascadebouwstenen kunnen 4 SAT-ZF-polarisatieniveaus inclusief terrestrische signalen (bijv.B. FM-radio) over meerdere SAT-ontvangers worden verdeeld. SPU 556-09 = 6 ontvangers, SPU 558-09 = 8 ontvangers, SPU 5512-09 = 12 ontvangers en SPU 5518-09 = 18 ontvangers. Voor een cascadesysteem met de cascadebouwstenen SPU 556-09, SPU 558-09, SPU 5512-09 of SPU 5518-09 hebt u een van de polariteitomschakelaars SPU 56-09, 510-09 of 516-09 nodig. Raadpleeg de desbetreffende handleiding bij ingebruikname van de polariteitomschakelaar.
Verbind de uitgangen van de polariteitomschakelaars met de ingangen van de cascadebouwstenen. Met F/F- Quickfix adapters (niet meegeleverd) kunnen de apparaten eenvoudig aan elkaar worden bevestigd.
Als u meerdere cascadebouwstenen gebruikt, koppelt u de uitgangen van de cascadebouwsteen aan de ingangen van de volgende cascadebouwsteen en zo verder.
Opmerking: Afhankelijk van de systeemopbouw (niveauverliezen), zijn bij het gebruik van meerdere cascadebouwstenen extra polariteitomschakelaars nodig ter versterking van de doorgangssignalen.
Sluit de uitgangen van de laatste cascadebouwsteen af met de afsluitweerstanden die werden meegeleverd bij de polariteitomschakelaar.
Verbind de deelnemeruitgangen aan de zijkant met de antennecontactdozen. Gebruik voor alle HF-verbindingen goed afgeschermde coaxkabels met F-stekkers.
Met de cascadebouwstenen kunnen 4 SAT-ZF-polarisatieniveaus inclusief terrestrische signalen (bijv.B. FM-radio) over meerdere SAT-ontvangers worden verdeeld. SPU 556-09 = 6 ontvangers, SPU 558-09 = 8 ontvangers, SPU 5512-09 = 12 ontvangers en SPU 5518-09 = 18 ontvangers. Voor een cascadesysteem met de cascadebouwstenen SPU 556-09, SPU 558-09, SPU 5512-09 of SPU 5518-09 hebt u een van de polariteitomschakelaars SPU 56-09, 510-09 of 516-09 nodig. Raadpleeg de desbetreffende handleiding bij ingebruikname van de polariteitomschakelaar.
Verbind de uitgangen van de polariteitomschakelaars met de ingangen van de cascadebouwstenen. Met F/F- Quickfix adapters (niet meegeleverd) kunnen de apparaten eenvoudig aan elkaar worden bevestigd.
Als u meerdere cascadebouwstenen gebruikt, koppelt u de uitgangen van de cascadebouwsteen aan de ingangen van de volgende cascadebouwsteen en zo verder.
Opmerking: Afhankelijk van de systeemopbouw (niveauverliezen), zijn bij het gebruik van meerdere cascadebouwstenen extra polariteitomschakelaars nodig ter versterking van de doorgangssignalen.
Sluit de uitgangen van de laatste cascadebouwsteen af met de afsluitweerstanden die werden meegeleverd bij de polariteitomschakelaar.
Verbind de deelnemeruitgangen aan de zijkant met de antennecontactdozen. Gebruik voor alle HF-verbindingen goed afgeschermde coaxkabels met F-stekkers.
Uitvoering
- Frequentiebereik 47 - 2200 MHz
- 12 deelnemeraansluitingen
- Doorlaatdemping (terrestrisch/sat.) type 3 dB/type. 2 dB
- Aansluitdemping (terrestrisch/sat.)
- Type: 0 dB
- Ontkoppeling V/H: 25 dB
- Ontkoppeling terr.-ing./sat.-ing.: 40 dB
- Ontkoppeling sat.-ing./sat.-ing.: 40 dB
- Aansluitingen F.
Omvang van de levering
- Cascade
- Handleiding.
