AS Schwabe A-V-E 1 55 kVA Bouwstroomverdeler 61831 400 V 63 A
EAN:
Fabrikantnummer:
Artikelnummer:
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.400,83 / Stuk)
€ 3.400,83
excl. € 20,62
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
- Verdeelblok voor de bouw in stabiele stalen kast met zwaar metalen kunststof lak in blauw
- afsluitbare enkele deur met veervalvergrendeling voor hangslot en handgreep
- met zijtransportgrepen, twee kraanogen boven, trekontlastingsrail,
- bevestigingslippen voor aardnagels en aardingsschroef
- DS-telplaats
- conform DIN 43870/2 aanwezig: Levering vindt plaats zonder teller gecontroleerd conform DIN en 61439, conform DIN VDE 0100-704
- IP44: bij gesloten deur, IP21: bij geopende deur
- zijn alle stroomverdelers conform de gebruikersnorm DIN VDE 0100-704. Daarmee bent u aan de veilige kant.
Technische specificaties
- Soortnaam
Bouwstroomverdeler
- Nominale ingangsspanning
400 V
- Nominale ingangsstroom
63 A
- Ingangen
1
- Aansluiting A
Schroefklemmen
- Uitgangen
12
- Aantal CEE-koppelingen
6
- Aantal geaarde contactdozen
6
IP44
- Normen
Getest conform
DIN en 61439
conform DIN VDE 0100-704
DS-tellerplaats conform
DIN 43870/2

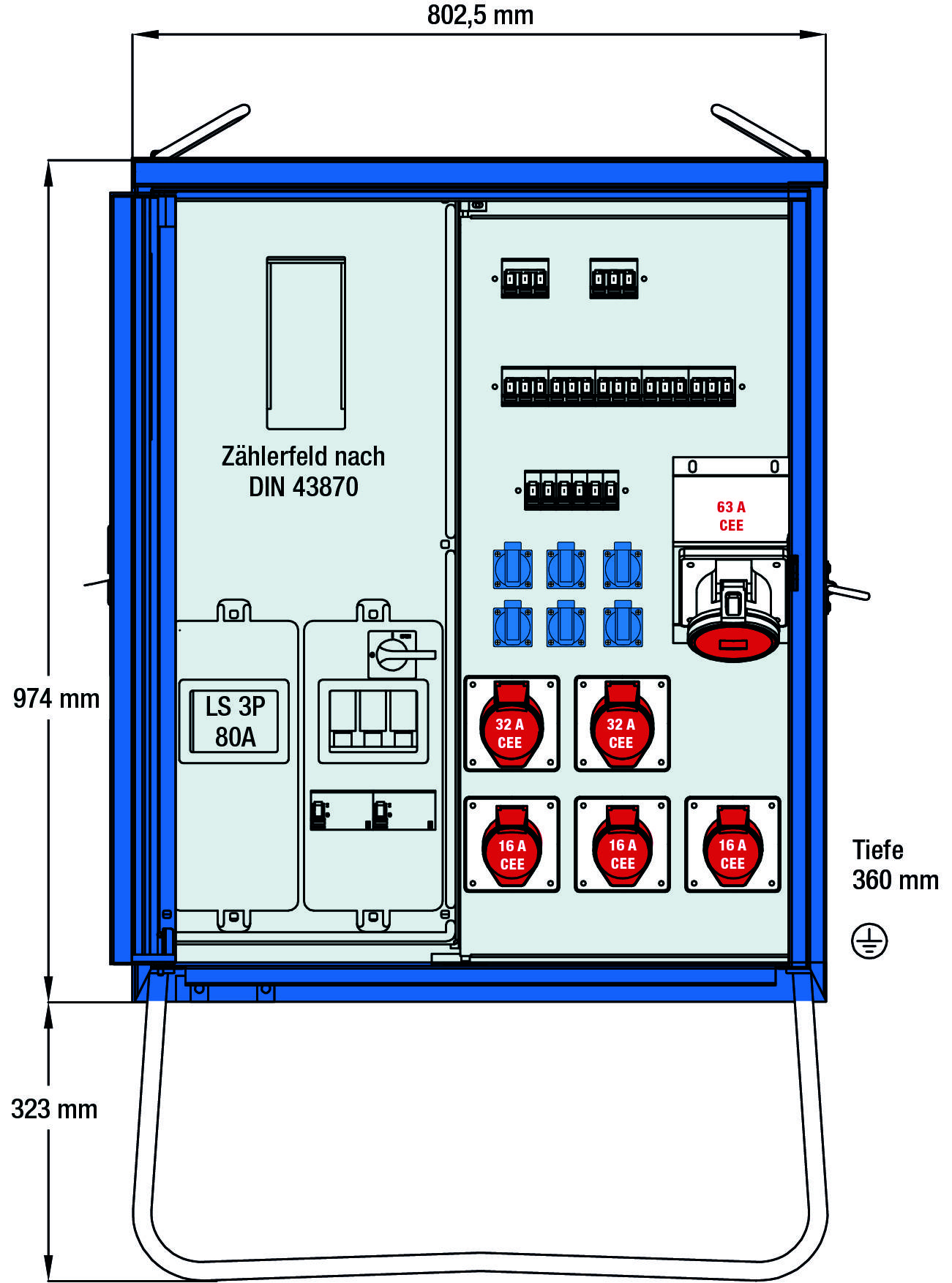

- Afm.
(b x h x d) 802.5 x 1297 x 360 mm
- Breedte
802.5 mm
- Hoogte
1297 mm
- Diepte
360 mm
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2484876 AS Schwabe A-V-E 1 55 kVA Bouwstroomverdeler 61831 400 V 63 A
Omschrijving
DIN VDE 0100-704 normwijziging 2018:
Vanaf 2020 moet aan de nieuwe norm bij bouwplaatstype of bij wijziging van de stroomverdeling tijdens de bouwplaatsduur worden voldaan.
Op 18 mei 2021 eindigt de versie van de oude norm, d.w.z. tot dan moeten alle verdelers worden vervangen.
Al onze bouwstroomverdelers zijn conform de gebruikersnorm DIN VDE 0100-704. Daarmee bent u aan de veilige kant.

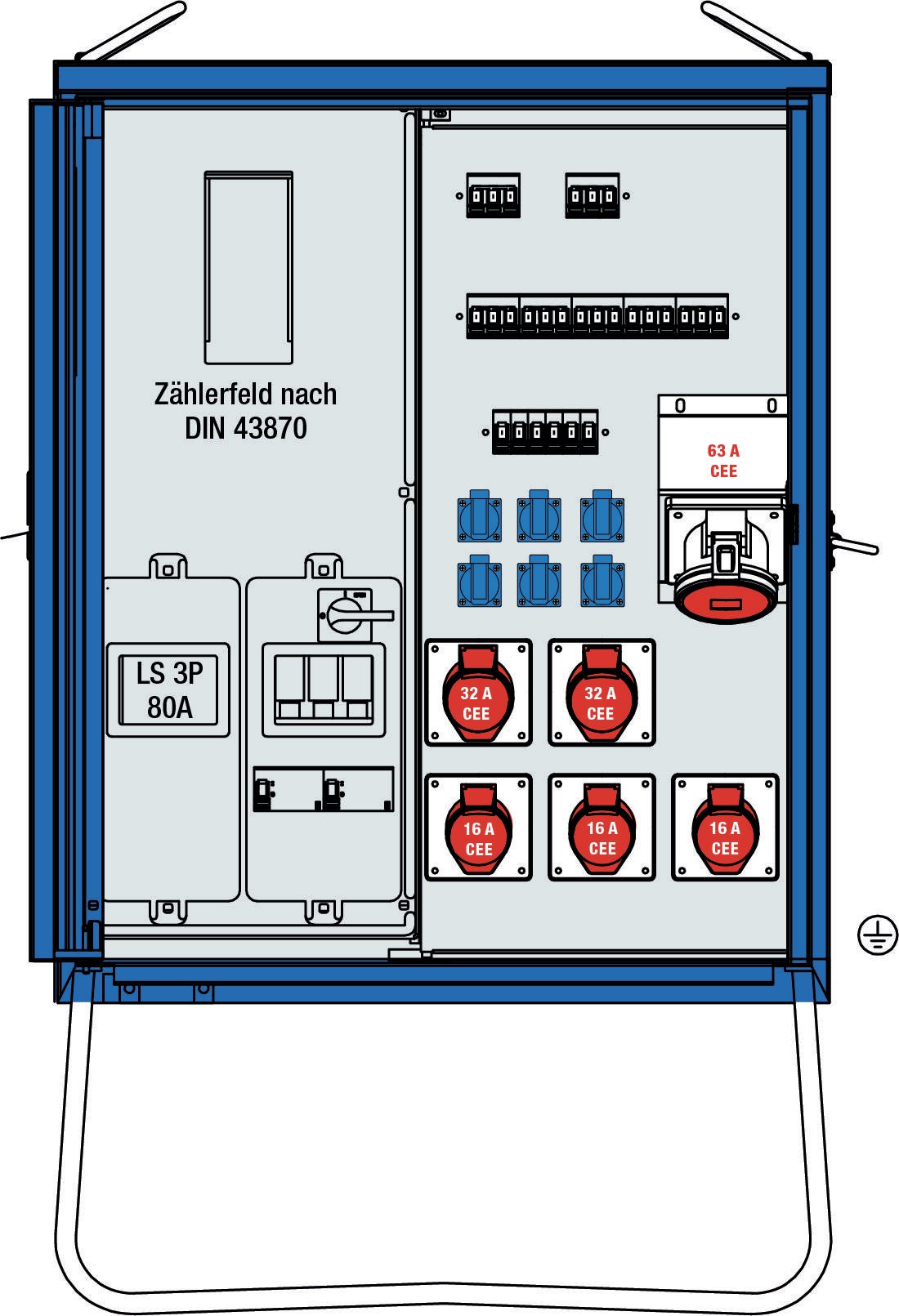

Aansluitverdeler eindverdeler kast (A-V-E 1)
Ingang
Kabelinvoer M63 met trekontlasting tot max. 50 mmm
Beveiliging aansluiting:
1x NH00-zekeringlastscheidingsschakelaar met 100 A met beugelklemmen 10-50 mmm
Uitgang
1x CEE-stopcontact 400 V, 63 A, 5-polig
2x CEE-stopcontacten 400 V, 32 A, 5-polig
3x CEE-stopcontacten 400 V, 16 A, 5-polig
6x geaarde stopcontacten 230 V, 16 A
Beveiliging uitgangen
1x kabelbeveiligingsschakelaar 3P 80A met thermo-magnetische ontspanner
1x FI 63 A, 4-polig, 300 mA, type B allstroomgevoelig
1x FI 63 A, 4-polig, 30 mA, type B allstroomgevoelig
1x LS D 50 A, 3-polig
1x LS C 50 A, 3-polig
2x LS C 32 A, 3-polig
3x LS C 16 A, 3-polig
6x LS C 16 A, 1-polig
Bouwstroomverdeler in stevige stalen kast met zware metalen kunststof lak in blauw
Afsluitbare enkele deur met veervalvergrendeling voor hangslot en handgreep
Met zijhandgrepen, twee kraanogen boven, trekontlastingsrail, bevestigingslippen voor aardingsnagels en aardingsschroef
DS-meterplaats conform DIN 43870/2 aanwezig: Levering vindt plaats zonder teller
IP44: Bij gesloten deur, IP21: Bij geopende deur
De teksten voor dit artikel zijn automatisch vertaald.
Vanaf 2020 moet aan de nieuwe norm bij bouwplaatstype of bij wijziging van de stroomverdeling tijdens de bouwplaatsduur worden voldaan.
Op 18 mei 2021 eindigt de versie van de oude norm, d.w.z. tot dan moeten alle verdelers worden vervangen.
Al onze bouwstroomverdelers zijn conform de gebruikersnorm DIN VDE 0100-704. Daarmee bent u aan de veilige kant.
Aansluitverdeler eindverdeler kast (A-V-E 1)
Ingang
Kabelinvoer M63 met trekontlasting tot max. 50 mmm
Beveiliging aansluiting:
1x NH00-zekeringlastscheidingsschakelaar met 100 A met beugelklemmen 10-50 mmm
Uitgang
1x CEE-stopcontact 400 V, 63 A, 5-polig
2x CEE-stopcontacten 400 V, 32 A, 5-polig
3x CEE-stopcontacten 400 V, 16 A, 5-polig
6x geaarde stopcontacten 230 V, 16 A
Beveiliging uitgangen
1x kabelbeveiligingsschakelaar 3P 80A met thermo-magnetische ontspanner
1x FI 63 A, 4-polig, 300 mA, type B allstroomgevoelig
1x FI 63 A, 4-polig, 30 mA, type B allstroomgevoelig
1x LS D 50 A, 3-polig
1x LS C 50 A, 3-polig
2x LS C 32 A, 3-polig
3x LS C 16 A, 3-polig
6x LS C 16 A, 1-polig
Bouwstroomverdeler in stevige stalen kast met zware metalen kunststof lak in blauw
Afsluitbare enkele deur met veervalvergrendeling voor hangslot en handgreep
Met zijhandgrepen, twee kraanogen boven, trekontlastingsrail, bevestigingslippen voor aardingsnagels en aardingsschroef
DS-meterplaats conform DIN 43870/2 aanwezig: Levering vindt plaats zonder teller
IP44: Bij gesloten deur, IP21: Bij geopende deur
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Zonder teller
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
