Anybus ABC4011 ABC4011 Interfaceconverter Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 739,67 / Stuk)
€ 739,67
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

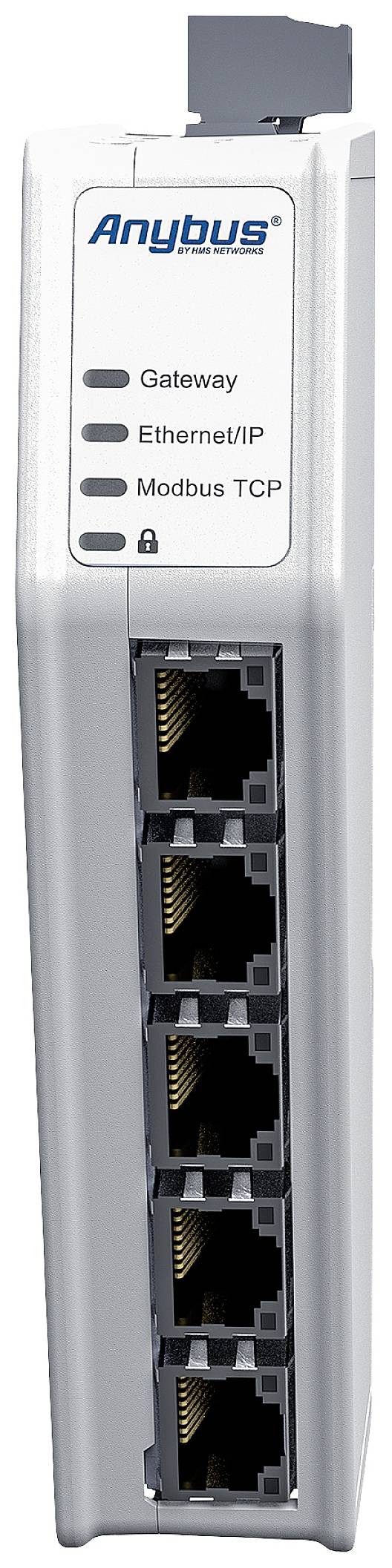

Anybus Communicator – EtherNet/IP-adapter – Modbus TCP-server
- Snelle gegevensoverdracht
- Hardware-versnelde endian-conversie (byte-swap)
Technische specificaties
- Afmetingen (l x b x h) met seriële aansluiting en netstekker: 98 x 27 x 144 mm
- Nettogewicht: 150 g
- Toetsen en schakelaars: resettoets en veiligheidsschakelaar
- LED's: statusindicatie voor de gateway en voor netwerk 1 en netwerk 2
- Beschermingsklasse: IP20
- Materiaal behuizing: PC ABS, UL 94 VO
- Montage: DIN-rail (35 * 7,5/15)
- Milieu
- Bedrijfstemperatuur: -25 tot +70 °C
- Opslagtemperatuur: 40 tot 85 °C
- Relatieve luchtvochtigheid: 0-95% niet-condenserend
- Inbouwhoogte: tot 2000 m
- Stroomvoorziening
- Ingangsspanning: 12-30 V DC
- Stroomverbruik: typische waarden: 160 mA bij 24 V, maximaal 400 mA bij 12 V
- Netaansluiting: 3-polige schroefklemaansluiting
- Beveiliging: ompool- en kortsluitbeveiliging
- Ethernet-aansluitingen
- Aansluitingen: 2+2 x Ethernet
- Isolatie: galvanische scheiding
- Bitsnelheid: 10/100 Mbit/s full duplex
- Stekker: RJ45
- Switch: dual-port cut-through switch
- Ethernet/IP
- Bedrijfsmodus: adapter (slave)
- Berichten: impliciet en expliciet
- Maximaal aantal scannerverbindingen: 1 ingang/uitgang ('Exclusive owner'-verbinding) 3 'Listen only'- of 'Input only'-verbindingen
- Grootte van de ingangsgegevens: 1448 bytes (met 'Large forward open')
- Grootte van de uitgangsgegevens: 1448 bytes (met 'Large forward open')
- Netwerkredundantie: Device Level Ring (DLR), beacon-based
- Quick Connect: Class B
- Minimale cyclustijd: 1 ms voor Class-1-verbindingen, 100 ms voor Class-3-verbindingen
- EDS-bestand: beschikbaar
- Modbus TCP
- Bedrijfsmodus: server
- Maximaal aantal verbindingen: 4
- Grootte van de ingangsgegevens: 1500 bytes
- Grootte van de uitgangsgegevens: 1500 bytes
- Certificeringen en standaarden
- UL: CULUSfile number E214107
- CE: 2014/30/EU
- KC: R-R-ABJ-Communicator
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032
- Milieu: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Cab, IEC 60068-2-78 Cab
- Trillingen en schokken: IEC 60068-2-27, IEC 60068-2-6
- Afvoer: WEE
- Configuratie
- Configuratiesoftware: webgebaseerde configuratie
- Configuratieaansluitingen: speciale 10/100 Mbit/s RJ45 Ethernet-configuratieaansluiting en andere Ethernet-aansluitingen
- Veiligheid
- Veilig opstarten (secure boot): garandeert de authenticiteit van de software
- Veiligheidsschakelaar: fysieke schakelaar die de toegang tot de webgebaseerde configuratie-interface activeert/deactiveert
- Soortnaam
Interfaceconverter
- Interfaces
Ethernet/IP
Modbus-TCP
Gateway
Industrial Ethernet
- Type
ABC4011
- Voedingsspanning
24 V/DC
- Max. bedrijfstemperatuur
70 °C
- Min. bedrijfstemperatuur
-25 °C
- Voedingsspanning
12-30 V DC
- Bedrijfstemperatuurbereik
-25 tot 70 °C
- Afm.
(b x h) 27 mm x 144 mm
- Stroomverbruik (max.)
400 mA
- Hoogte
144 mm
- Breedte
27 mm
- Fabrikantnr.
ABC4011
- Stroomverbruik
160 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2637478 Anybus ABC4011 ABC4011 Interfaceconverter Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2637478 Anybus ABC4011 ABC4011 Interfaceconverter Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet 24 V/DC 1 stuk(s)
Informatie
Informatie 2637478 Anybus ABC4011 ABC4011 Interfaceconverter Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet 24 V/DC 1 stuk(s)
Omschrijving

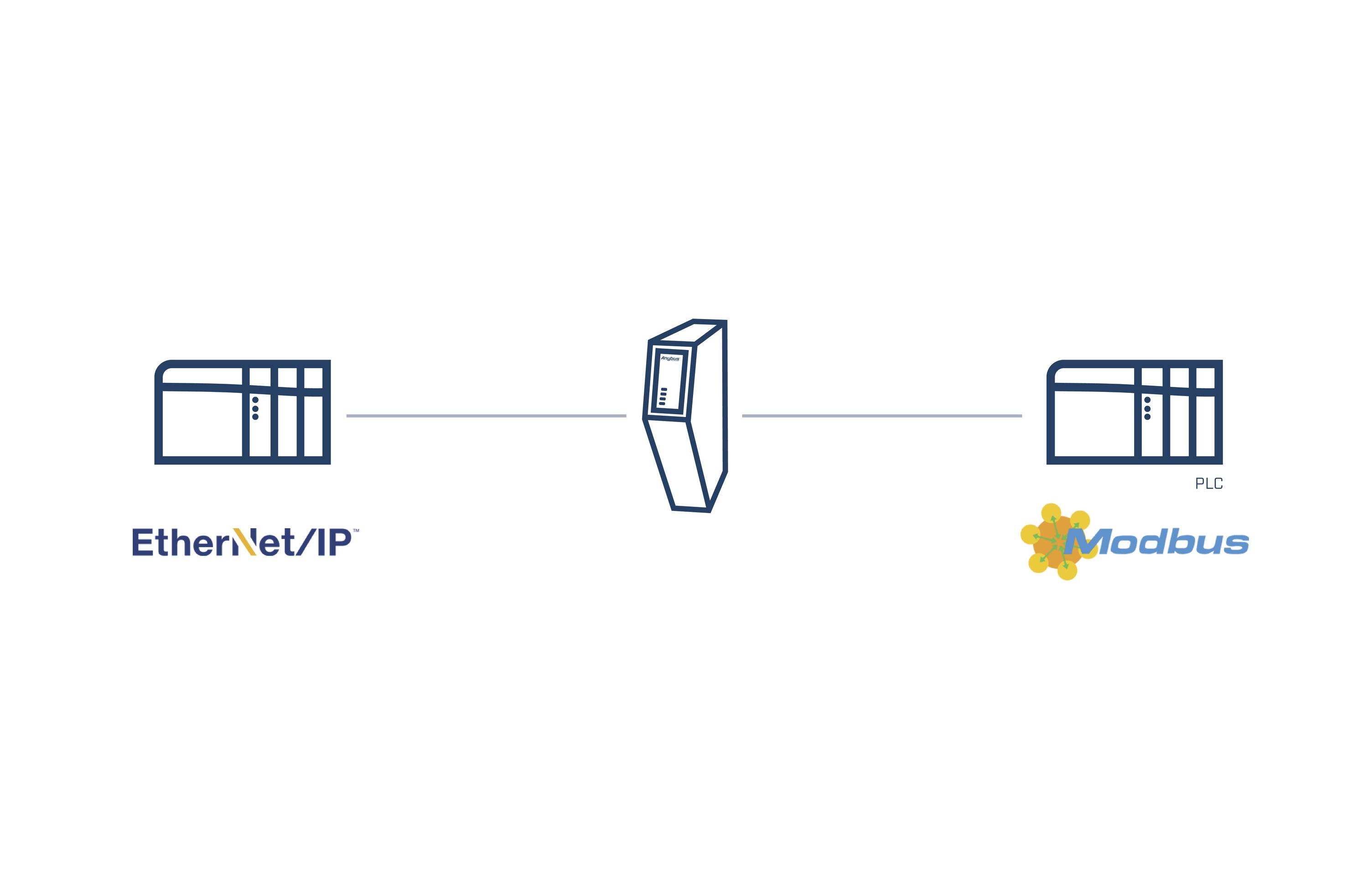

De Anybus Communicator EtherNet/IP-adapter – Modbus TCP Server is een industriële protocolconverter die het mogelijk maakt om naadloos gegevens uit te wisselen tussen EtherNet/IP- en Modbus TCP-netwerken.
De Anybus Communicator garandeert een betrouwbare, veilige en snelle gegevensoverdracht tussen verschillende industriële Ethernet- en veldbusnetwerken. Deze stand-alone gateways zijn eenvoudig in gebruik te nemen en maken een transparante gegevensuitwisseling mogelijk tussen PLC's, zodat u met slechts minimale wijzigingen in de software ook oudere veldapparaten in moderne industriële netwerken kunt integreren.
De Anybus Communicator is gebaseerd op de beproefde Anybus NP40-netwerkprocessor, die zich onderscheidt door netwerkconformiteit, hoge prestaties en betrouwbaarheid. Bij de gegevensuitwisseling tussen PLC's van verschillende netwerken is in elke richting een uiterst snelle gegevensoverdracht met maximaal 1500 bytes mogelijk, wat voldoet voor de meeste eisen van huidige en toekomstige besturingstoepassingen.
De ingebruikname kan snel uitgevoerd worden dankzij de intuïtieve configuratie, de gemakkelijk te begrijpen documentatie en het intelligente hardware- en behuizingsdesign.
Uitstekende prestaties
Directe gegevensoverdracht – de tijd die nodig is voor de gegevensoverdracht tussen twee PLC's bestaat uit de cyclustijd van het eerste netwerk plus de cyclustijd van het tweede netwerk. De interne gegevensoverdracht in de Communicator is te verwaarlozen, omdat deze overeenkomt met de natuurlijke schommelingen van de netwerkcyclustijden (jitter).
Hardware-versnelde endian-conversie (byte-swap)
De Communicators kunnen de gegevensweergave (endianness) via een hardware-versnelde endian-conversie veranderen om ervoor te zorgen dat de gegevens in elke PLC correct worden weergegeven. U kunt zelfs verschillende delen van het gegevensbereik op verschillende manieren converteren om verschillende soorten gegevens te verwerken. Dit heeft geen invloed op de prestaties, ontlast de PLC van de gegevensconversietaak en vereenvoudigt de PLC-programmering.
Eenvoudige ingebruikname
Speciale Ethernet-configuratieaansluiting – geen speciale kabels nodig.
Intuïtieve webgebaseerde configuratie-interface met drag-and-drop – geen installatie van extra software nodig.
Naar voren gerichte aansluitingen vergemakkelijken de aansluiting van kabels en de slanke vormgeving bespaart ruimte op de DIN-rail.
Foutopsporing door krachtige diagnosefuncties, inclusief live-gegevensmonitor, statusscherm en ondersteuningspakket.
Nieuwste beveiligingsvoorzieningen
Veilige bootfunctionaliteit voor het herkennen van sabotage van de firmware en ter bescherming tegen aanvallen en virussen door malware. Veiligheidsschakelaar die uw configuratie vergrendelt en onbevoegde toegang voorkomt.
Voor industriële omgevingen
Robuuste, compacte behuizing.
Industriële componenten zijn conform CE en UL getest en gecertificeerd.
Groot temperatuurbereik, -25 °C tot +70 °C
DIN-railmontage voor de installatie in de buurt van de aangesloten apparaten, waardoor minder bedrading nodig is.
De Anybus Communicator garandeert een betrouwbare, veilige en snelle gegevensoverdracht tussen verschillende industriële Ethernet- en veldbusnetwerken. Deze stand-alone gateways zijn eenvoudig in gebruik te nemen en maken een transparante gegevensuitwisseling mogelijk tussen PLC's, zodat u met slechts minimale wijzigingen in de software ook oudere veldapparaten in moderne industriële netwerken kunt integreren.
De Anybus Communicator is gebaseerd op de beproefde Anybus NP40-netwerkprocessor, die zich onderscheidt door netwerkconformiteit, hoge prestaties en betrouwbaarheid. Bij de gegevensuitwisseling tussen PLC's van verschillende netwerken is in elke richting een uiterst snelle gegevensoverdracht met maximaal 1500 bytes mogelijk, wat voldoet voor de meeste eisen van huidige en toekomstige besturingstoepassingen.
De ingebruikname kan snel uitgevoerd worden dankzij de intuïtieve configuratie, de gemakkelijk te begrijpen documentatie en het intelligente hardware- en behuizingsdesign.
Uitstekende prestaties
Directe gegevensoverdracht – de tijd die nodig is voor de gegevensoverdracht tussen twee PLC's bestaat uit de cyclustijd van het eerste netwerk plus de cyclustijd van het tweede netwerk. De interne gegevensoverdracht in de Communicator is te verwaarlozen, omdat deze overeenkomt met de natuurlijke schommelingen van de netwerkcyclustijden (jitter).
Hardware-versnelde endian-conversie (byte-swap)
De Communicators kunnen de gegevensweergave (endianness) via een hardware-versnelde endian-conversie veranderen om ervoor te zorgen dat de gegevens in elke PLC correct worden weergegeven. U kunt zelfs verschillende delen van het gegevensbereik op verschillende manieren converteren om verschillende soorten gegevens te verwerken. Dit heeft geen invloed op de prestaties, ontlast de PLC van de gegevensconversietaak en vereenvoudigt de PLC-programmering.
Eenvoudige ingebruikname
Speciale Ethernet-configuratieaansluiting – geen speciale kabels nodig.
Intuïtieve webgebaseerde configuratie-interface met drag-and-drop – geen installatie van extra software nodig.
Naar voren gerichte aansluitingen vergemakkelijken de aansluiting van kabels en de slanke vormgeving bespaart ruimte op de DIN-rail.
Foutopsporing door krachtige diagnosefuncties, inclusief live-gegevensmonitor, statusscherm en ondersteuningspakket.
Nieuwste beveiligingsvoorzieningen
Veilige bootfunctionaliteit voor het herkennen van sabotage van de firmware en ter bescherming tegen aanvallen en virussen door malware. Veiligheidsschakelaar die uw configuratie vergrendelt en onbevoegde toegang voorkomt.
Voor industriële omgevingen
Robuuste, compacte behuizing.
Industriële componenten zijn conform CE en UL getest en gecertificeerd.
Groot temperatuurbereik, -25 °C tot +70 °C
DIN-railmontage voor de installatie in de buurt van de aangesloten apparaten, waardoor minder bedrading nodig is.
Systeemeisen
- Chrome
Edge
Firefox webbrowser
