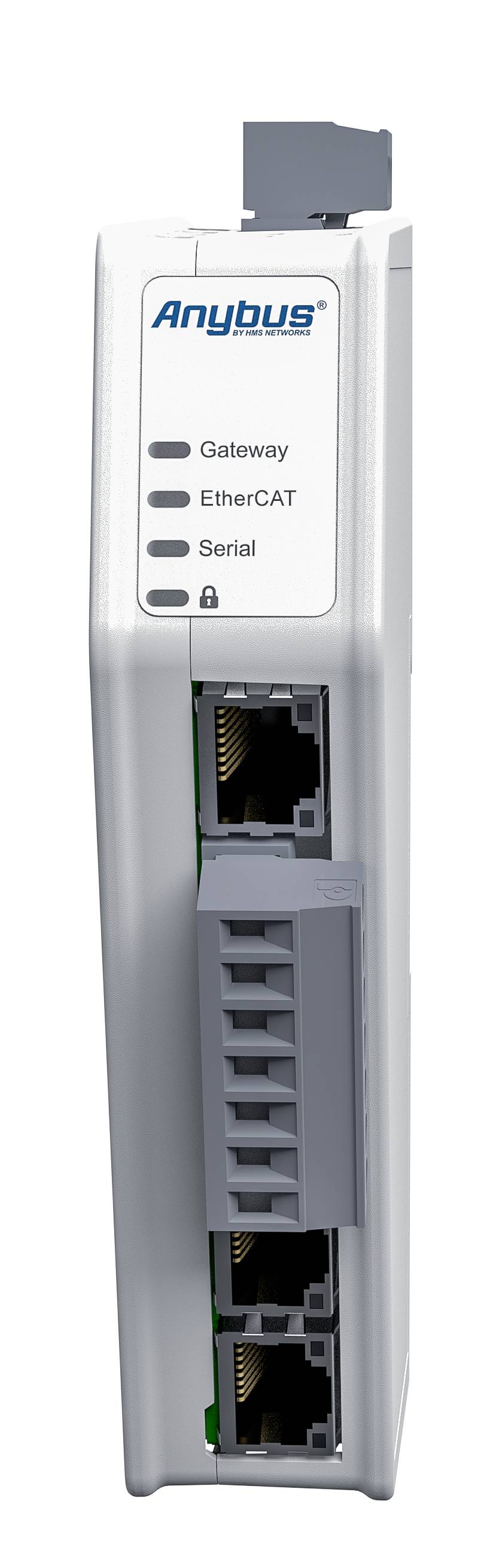

Anybus ABC3061 ABC3061 Serial converter RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 640,50 / Stuk)
€ 640,50
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Anybus Communicator – EtherCAT
- Overdracht van maximaal 1486 bytes in beide richtingen
- Converteert gestandaardiseerde en eigen RS-232/485-protocollen
- Webgebaseerde configuratie-interface met drag-&-drop
- Industrieel temperatuurbereik van -25 tot +70 °C
- Beproefde Anybus technologie: NP40-netwerkprocessor
Technische specificaties
- Afmetingen (l x b x h) met seriële aansluiting en netstekker: 98 x 27 x 144 mm
- Nettogewicht: 150 g
- Toetsen en schakelaars: resettoets en veiligheidsschakelaar

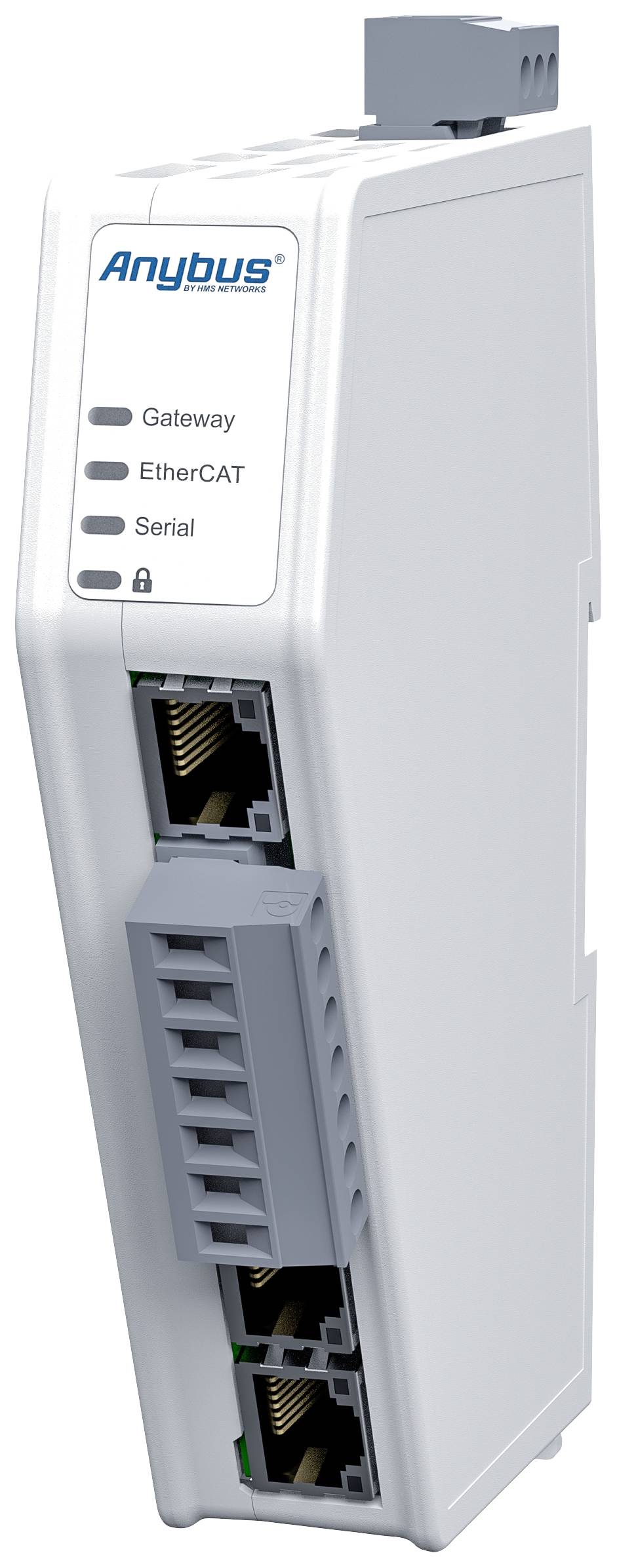

- LED's: statusindicatie voor de gateway en voor netwerk 1 en netwerk 2
- Beschermingsklasse: IP20
- Materiaal behuizing: PC ABS, UL 94 VO
- Montage: DIN-rail (35 * 7,5/15)
- Milieu
- Bedrijfstemperatuur: -25 tot +70 °C
- Opslagtemperatuur: 40 tot 85 °C
- Relatieve luchtvochtigheid: 0-95% niet-condenserend
- Inbouwhoogte: tot 2000 m
- Stroomverbruik: typische waarden: 160 mA bij 24 V, maximaal 400 mA bij 12 V
- Netaansluiting: 3-polige schroefklemaansluiting
- Beveiliging: ompool- en kortsluitbeveiliging
- Seriële RS232/485-aansluiting
- Aansluitingen: 1 x RS232/RS485
- Baudrate: 1200 bit/s tot 128 kbit/s
- Maximaal aantal stations: 31
- Isolatie: galvanische scheiding
- Stekker: 7-polige Phoenix-stekker
- Maximaal aantal nodes: 31
- Modbus RTU
- Bedrijfsmodus: master
- Ondersteunde functies: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maximaal aantal commando's: 150
- Grootte van de ingangsgegevens: 1024 bytes
- Grootte van de uitgangsgegevens: 1024 bytes
- Ethernet-aansluitingen
- Aansluitingen: 2+2 x Ethernet
- Isolatie: galvanische scheiding
- Bitsnelheid: 10/100 Mbit/s full duplex
- Stekker: RJ45
- Switch: dual-port cut-through switch
- EtherCAT
- Bedrijfsmodus: EtherCAT-slave conform IEC 61158 type 12 (ETG.1000)
- Adresmodi: Logical, Node en Position
- Synchronisatiemodus: free run
- Grootte van de ingangsgegevens: 1486 bytes
- Grootte van de uitgangsgegevens: 1486 bytes
- Netwerkredundantie: Device Level Ring (DLR), beacon-gebaseerd
- Minimale cyclustijd: 100 μs
- Functies: ondersteunt CANopen over EtherCAT (COE)
- ESI-bestand: aanwezig
- Certificeringen en standaarden
- UL: CULUSfile number E214107
- CE: 2014/30/EU
- KC: R-R-ABJ-Communicator
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032
- Milieu: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Cab, IEC 60068-2-78 Cab
- Trillingen en schokken: IEC 60068-2-27, IEC 60068-2-6
- Afvoer: WEE
- Configuratie
- Configuratiesoftware: webgebaseerde configuratie
- Configuratieaansluitingen: speciale 10/100 Mbit/s RJ45 Ethernet-configuratieaansluiting en andere Ethernet-aansluitingen
- Veiligheid
- Veilig opstarten (secure boot): garandeert de authenticiteit van de software
- Veiligheidsschakelaar: fysieke schakelaar die de toegang tot de webgebaseerde configuratie-interface activeert/deactiveert
- Soortnaam
Serial converter
- Interfaces
RS-485
RS-232
Modbus-RTU
EtherCat
- Type
ABC3061
- Voedingsspanning
24 V DC/AC
- Max. bedrijfstemperatuur
70 °C
- Min. bedrijfstemperatuur
-25 °C
- Bedrijfstemperatuurbereik
-25 tot 70 °C
- Afm.
(b x h) 27 mm x 144 mm
- Stroomverbruik (max.)
400 mA
- Hoogte
144 mm
- Breedte
27 mm
- Fabrikantnr.
ABC3061
- Interfaces
EtherCAT-slave conform IEC 61158 type 12 (ETG.1000)
- Stroomverbruik
160 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2637482 Anybus ABC3061 ABC3061 Serial converter RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2637482 Anybus ABC3061 ABC3061 Serial converter RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 stuk(s)
Informatie
Informatie 2637482 Anybus ABC3061 ABC3061 Serial converter RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 stuk(s)
Omschrijving
Met de Anybus Communicator kunt u seriële apparaten (RS-232/485) in een EtherCAT-netwerk integreren. Hiervoor zijn geen wijzigingen aan het seriële apparaat nodig.
De protocolconverter kan grote hoeveelheden gegevens overdragen, is dankzij de drag & drop-webinterface eenvoudig te configureren en is gebaseerd op de beproefde Anybus technologie.
Converteert bijna elk serieel protocol
De Communicator kan bijna elk serieel protocol configureren, bijvoorbeeld master/slave-protocollen zoals Modbus RTU, maar ook fabrikantspecifieke query/response- of produce/consume-protocollen.
Typische seriële toepassingen
Typische seriële toepassingen zijn bijv. frequentieomvormers, sensoren, actuatoren, bedieningsterminals, barcodelezers, RFID-lezers of industriële weegschalen.
Overdracht van maximaal 1486 gegevensbytes
De trend is om steeds meer gegevens over te dragen. Daarom is de Anybus Communicator ontworpen voor de overdracht van grote hoeveelheden gegevens. Hij kan 1486 bytes gegevens verzenden naar de bovenliggende PLC en 1486 bytes gegevens ontvangen van de PLC, in totaal kunnen dus 2972 bytes worden overgedragen. Dankzij de ondersteuning van maximaal 150 Modbus-opdrachten kunnen zelfs complexe configuraties met meerdere nodes probleemloos worden verwerkt.
Drag-&-drop-webinterface
De configuratie van de protocolconverter is met de grafische webgebaseerde gebruikersinterface snel gebeurd. U hoeft geen software te installeren. Open gewoon uw favoriete webbrowser en ga aan de slag.
Industrieel temperatuurbereik
Een industrieel bedrijfstemperatuurbereik van -25 tot +70 °C zorgt ervoor dat de Communicator ook onder veeleisende omstandigheden overtuigt.
Beproefde NP40-technologie
De Communicator is gebaseerd op de beproefde Anybus NP40-netwerkprocessor. De NP40 is in talloze embedded toepassingen over de hele wereld in gebruik en is de industriestandaard voor betrouwbare industriële communicatie.
Veiligheidsschakelaars
Zelfs bij geavanceerde veiligheidsmaatregelen blijft menselijk falen de belangrijkste oorzaak van het niet naleven van de veiligheidsvoorwaarden. Daarom heeft de Communicator een veiligheidsschakelaar die de configuratie blokkeert en toegang tot de webgebaseerde configuratie-interface verhindert. Als uw configuratie is voltooid, schuift u de veiligheidsschakelaar gewoon in de vergrendelstand. Vervolgens gaat de hangslot-LED op de Communicator branden.
Ethernet-configuratieaansluiting
Dankzij de Ethernet-configuratieaansluiting is geen speciale configuratiekabel nodig. Ook de verbinding met de protocolconverter kan eenvoudig worden gemaakt, bijvoorbeeld om het netwerkverkeer te bewaken.
Geoptimaliseerd voor DIN-railmontage
De smalle vormgeving, naar voren gerichte netwerkaansluitingen en de schroefverbinding van de seriële kabelaansluiting zorgen ervoor dat de Communicator snel en eenvoudig kan worden geïnstalleerd en aangesloten.
Diagnose;
Wanneer u de Communicator webinterface opent, ziet u direct de status van de verbinding met het bovenliggende industriële netwerk en de seriële verbinding. U kunt ook de status van afzonderlijke seriële nodes zien. Voor analysedoeleinden worden de seriële pagina en gebeurtenissen bijgehouden.
Support
Soms stuit u op een probleem waarbij u hulp nodig heeft. Daarom hebben wij een ondersteuningspagina met contactgegevens opgenomen in de gebruikersinterface. Er is ook een knop voor het maken van een ondersteuningspakket om het oplossen van problemen te vereenvoudigen.
De protocolconverter kan grote hoeveelheden gegevens overdragen, is dankzij de drag & drop-webinterface eenvoudig te configureren en is gebaseerd op de beproefde Anybus technologie.
Converteert bijna elk serieel protocol
De Communicator kan bijna elk serieel protocol configureren, bijvoorbeeld master/slave-protocollen zoals Modbus RTU, maar ook fabrikantspecifieke query/response- of produce/consume-protocollen.
Typische seriële toepassingen
Typische seriële toepassingen zijn bijv. frequentieomvormers, sensoren, actuatoren, bedieningsterminals, barcodelezers, RFID-lezers of industriële weegschalen.
Overdracht van maximaal 1486 gegevensbytes
De trend is om steeds meer gegevens over te dragen. Daarom is de Anybus Communicator ontworpen voor de overdracht van grote hoeveelheden gegevens. Hij kan 1486 bytes gegevens verzenden naar de bovenliggende PLC en 1486 bytes gegevens ontvangen van de PLC, in totaal kunnen dus 2972 bytes worden overgedragen. Dankzij de ondersteuning van maximaal 150 Modbus-opdrachten kunnen zelfs complexe configuraties met meerdere nodes probleemloos worden verwerkt.
Drag-&-drop-webinterface
De configuratie van de protocolconverter is met de grafische webgebaseerde gebruikersinterface snel gebeurd. U hoeft geen software te installeren. Open gewoon uw favoriete webbrowser en ga aan de slag.
Industrieel temperatuurbereik
Een industrieel bedrijfstemperatuurbereik van -25 tot +70 °C zorgt ervoor dat de Communicator ook onder veeleisende omstandigheden overtuigt.
Beproefde NP40-technologie
De Communicator is gebaseerd op de beproefde Anybus NP40-netwerkprocessor. De NP40 is in talloze embedded toepassingen over de hele wereld in gebruik en is de industriestandaard voor betrouwbare industriële communicatie.
Veiligheidsschakelaars
Zelfs bij geavanceerde veiligheidsmaatregelen blijft menselijk falen de belangrijkste oorzaak van het niet naleven van de veiligheidsvoorwaarden. Daarom heeft de Communicator een veiligheidsschakelaar die de configuratie blokkeert en toegang tot de webgebaseerde configuratie-interface verhindert. Als uw configuratie is voltooid, schuift u de veiligheidsschakelaar gewoon in de vergrendelstand. Vervolgens gaat de hangslot-LED op de Communicator branden.
Ethernet-configuratieaansluiting
Dankzij de Ethernet-configuratieaansluiting is geen speciale configuratiekabel nodig. Ook de verbinding met de protocolconverter kan eenvoudig worden gemaakt, bijvoorbeeld om het netwerkverkeer te bewaken.
Geoptimaliseerd voor DIN-railmontage
De smalle vormgeving, naar voren gerichte netwerkaansluitingen en de schroefverbinding van de seriële kabelaansluiting zorgen ervoor dat de Communicator snel en eenvoudig kan worden geïnstalleerd en aangesloten.
Diagnose;
Wanneer u de Communicator webinterface opent, ziet u direct de status van de verbinding met het bovenliggende industriële netwerk en de seriële verbinding. U kunt ook de status van afzonderlijke seriële nodes zien. Voor analysedoeleinden worden de seriële pagina en gebeurtenissen bijgehouden.
Support
Soms stuit u op een probleem waarbij u hulp nodig heeft. Daarom hebben wij een ondersteuningspagina met contactgegevens opgenomen in de gebruikersinterface. Er is ook een knop voor het maken van een ondersteuningspakket om het oplossen van problemen te vereenvoudigen.
Systeemeisen
- Chrome
Edge
Firefox webbrowser
