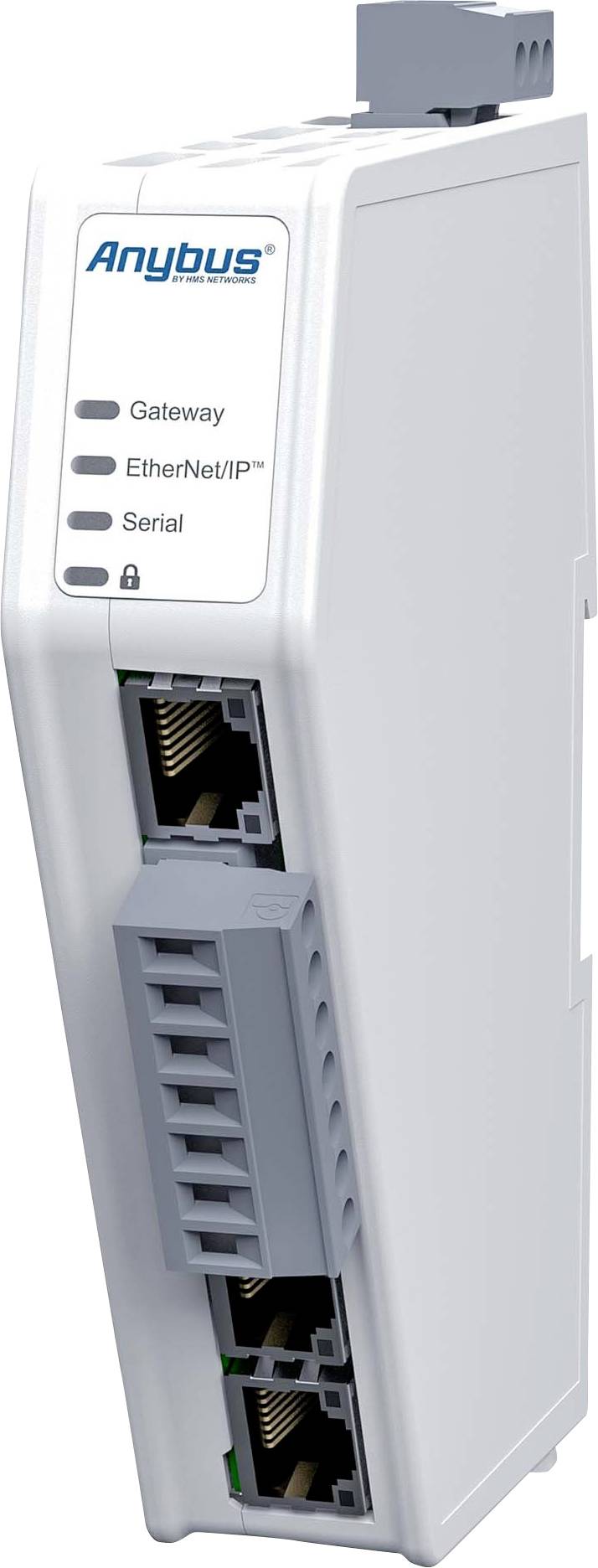

Anybus ABC3007 ABC3007 Serial converter RS-232, RS-485, Modbus-RTU, Ethernet/IP 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
8 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 673,55 / Stuk)
€ 673,55
excl. btw
& Gratis verzending*
Slechts 8 Stuk(s) beschikbaar
Technische specificaties
- Afmetingen (l x b x h) met seriële aansluiting en netstekker: 98 x 27 x 144 mm
- Gewicht: 150 g
- Toetsen en schakelaars: resettoets en veiligheidsschakelaar
- LED's: statusindicatie voor de gateway en voor het bovenliggende industriële netwerk en het seriële subnetwerk
- Beschermingsklasse: IP20
- Materiaal behuizing: PC ABS, UL 94 VO
- Montage: DIN-rail (35 * 7,5/15)
- Milieu
- Bedrijfstemperatuur: -25 tot +70 °C
- Opslagtemperatuur: 40 tot 85 °C
- Relatieve luchtvochtigheid: 0-95% niet-condenserend
- Inbouwhoogte: tot 2000 m
- Stroomvoorziening
- Ingangsspanning: 12-30 V/DC
- Stroomverbruik: typische waarden: 160 mA bij 24 V, maximaal 400 mA bij 12 V
- Netaansluiting: 3-polige Phoenix-stekker
- Beveiliging: ompool- en kortsluitbeveiliging
- Seriële RS232/485-aansluiting
- Aansluitingen: 1 x RS232/RS485
- Baudrate: 1200 bit/s tot 128 kbit/s
- Maximaal aantal stations: 31
- Isolatie: galvanische scheiding
- Stekker: 7-polige Phoenix-stekker
- Maximaal aantal nodes: 31
- Modbus RTU
- Bedrijfsmodus: master
- Ondersteunde functies: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maximaal aantal commando's: 150
- Grootte van de ingangsgegevens: 1024 bytes
- Grootte van de uitgangsgegevens: 1024 bytes
- Ethernet-aansluitingen
- Aansluitingen: 2 x Ethernet
- Isolatie: galvanische scheiding
- Bitsnelheid: 10/100 Mbit/s full duplex
- Stekker: RJ45
- Switch: dual-port cut-through switch
- Ethernet/IP
- Bedrijfsmodus: adapter (slave)
- Berichten: impliciet en expliciet
- Maximaal aantal scannerverbindingen: 1 ingang/uitgang ('Exclusive owner'-verbinding), 3 'Listen only'- of 'Input only'-verbindingen
- Grootte van de ingangsgegevens: 1448 bytes (met 'Large forward open')
- Grootte van de uitgangsgegevens: 1448 bytes (met 'Large forward open')
- Netwerkredundantie: Device Level Ring (DLR), beacon-based
- Quick connect: Class B
- Certificering: conform ODVA
- Soortnaam
Serial converter
- Interfaces
RS-232
RS-485
Modbus-RTU
Ethernet/IP
- Type
ABC3007
- Max. bedrijfstemperatuur
+70 °C °C
- Min. bedrijfstemperatuur
-25 °C
- Voedingsspanning
12-30 V DC
- Bedrijfstemperatuurbereik
-25 tot +70 °C °C
- Afm.
(b x h) 27 mm x 144 mm
- Stroomverbruik (max.)
400 mA
- Hoogte
144 mm
- Breedte
27 mm
- Fabrikantnr.
ABC3007
- Interfaces
Ethernet/IP
- Stroomverbruik
160 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2476383 Anybus ABC3007 ABC3007 Serial converter RS-232, RS-485, Modbus-RTU, Ethernet/IP 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2476383 Anybus ABC3007 ABC3007 Serial converter RS-232, RS-485, Modbus-RTU, Ethernet/IP 1 stuk(s)
Omschrijving
De protocolconverter kan grote hoeveelheden gegevens overdragen, is dankzij de drag & drop-webinterface eenvoudig te configureren en is gebaseerd op de beproefde Anybus technologie.
Converteert bijna elk serieel protocol
De Communicator kan bijna elk serieel protocol configureren, bijvoorbeeld master/slave-protocollen zoals Modbus RTU, maar ook fabrikantspecifieke query/response- of produce/consume-protocollen.
Typische seriële toepassingen
bijvoorbeeld frequentieomvormers, sensoren, actuatoren, bedienterminals, barcodelezers, RFID-lezers of industriële weegschalen.
Functies
Overdracht van maximaal 1448 gegevensbytes in beide richtingen ('Large forward open' vereist)
Converteert gestandaardiseerde en eigen RS-232/485-protocollen
Webgebaseerde configuratie-interface met drag-&-drop
Industrieel temperatuurbereik van -25 tot +70 °C
Beproefde Anybus technologie: NP40-netwerkprocessor
Veiligheidschip, veiligheidsschakelaar en veilig opstarten (Secure boot)
Overdracht van maximaal 1448 gegevensbytes
De trend is om steeds meer gegevens over te dragen. Daarom is de Anybus Communicator ontworpen voor de overdracht van grote hoeveelheden gegevens. Hij kan 1448 bytes gegevens verzenden naar de bovenliggende PLC en 1448 bytes gegevens ontvangen van de PLC, in totaal kunnen dus 2896 bytes worden overgedragen ('Large forward open' vereist). Dankzij de ondersteuning van maximaal 150 Modbus-commando's kunnen zelfs complexe configuraties met meerdere nodes probleemloos worden verwerkt.
EtherNet/IPTM Device Level Ring
Om ervoor te zorgen dat de communicatie ook bij kabelbreuk niet wordt onderbroken, ondersteunt de Communicator 'Device Level Ring' met beacon-modus voor media-redundantie en detectie en verhelping van netwerkfouten.
Drag-&-drop-webinterface
De configuratie van de protocolconverter is met de grafische webgebaseerde gebruikersinterface snel gebeurd. U hoeft geen software te installeren. Open gewoon uw favoriete webbrowser en ga aan de slag.
Industrieel temperatuurbereik
Een industrieel bedrijfstemperatuurbereik van -25 tot +70 °C zorgt ervoor dat de Communicator ook onder veeleisende omstandigheden overtuigt.
Beproefde NP40-technologie
De Communicator is gebaseerd op de beproefde Anybus NP40-netwerkprocessor. De NP40 is in talloze embedded toepassingen over de hele wereld in gebruik en is de industriestandaard voor betrouwbare industriële communicatie.
Veiligheidsschakelaars
Zelfs bij geavanceerde veiligheidsmaatregelen blijft menselijk falen de belangrijkste oorzaak van het niet naleven van de veiligheidsvoorwaarden. Daarom heeft de Communicator een veiligheidsschakelaar die de configuratie blokkeert en toegang tot de webgebaseerde configuratie-interface verhindert. Als uw configuratie is voltooid, schuift u de veiligheidsschakelaar gewoon in de vergrendelstand. Vervolgens gaat de hangslot-LED op de Communicator branden.
Veiligheidschip en veilig opstarten
Om aan de huidige en toekomstige veiligheidsuitdagingen te voldoen, is de Communicator uitgerust met de nieuwste Anybus veiligheidschip. De 'Secure boot' – veilige opstart – garandeert dat er niet met de firmware is geknoeid.
Ethernet-configuratieaansluiting
Dankzij de Ethernet-configuratieaansluiting is geen speciale configuratiekabel nodig. Ook de verbinding met de protocolconverter kan eenvoudig worden gemaakt, bijvoorbeeld om het netwerkverkeer te bewaken.
Geoptimaliseerd voor DIN-railmontage
De smalle vormgeving, naar voren gerichte netwerkaansluitingen en de schroefverbinding van de seriële kabelaansluiting zorgen ervoor dat de Communicator snel en eenvoudig kan worden geïnstalleerd en aangesloten.
Diagnose;
Als u de Communicator webinterface opent, ziet u direct de status van de Profinet-verbinding en de seriële verbinding. U kunt ook de status van afzonderlijke seriële nodes zien. Voor analysedoeleinden worden de seriële pagina en gebeurtenissen bijgehouden.
Support
Soms stuit u op een probleem waarbij u hulp nodig heeft. Daarom hebben wij een ondersteuningspagina met contactgegevens opgenomen in de gebruikersinterface. Er is ook een knop voor het maken van een ondersteuningspakket om het oplossen van problemen te vereenvoudigen.
Converteert bijna elk serieel protocol
De Communicator kan bijna elk serieel protocol configureren, bijvoorbeeld master/slave-protocollen zoals Modbus RTU, maar ook fabrikantspecifieke query/response- of produce/consume-protocollen.
Typische seriële toepassingen
bijvoorbeeld frequentieomvormers, sensoren, actuatoren, bedienterminals, barcodelezers, RFID-lezers of industriële weegschalen.
Functies
Overdracht van maximaal 1448 gegevensbytes in beide richtingen ('Large forward open' vereist)
Converteert gestandaardiseerde en eigen RS-232/485-protocollen
Webgebaseerde configuratie-interface met drag-&-drop
Industrieel temperatuurbereik van -25 tot +70 °C
Beproefde Anybus technologie: NP40-netwerkprocessor
Veiligheidschip, veiligheidsschakelaar en veilig opstarten (Secure boot)
Overdracht van maximaal 1448 gegevensbytes
De trend is om steeds meer gegevens over te dragen. Daarom is de Anybus Communicator ontworpen voor de overdracht van grote hoeveelheden gegevens. Hij kan 1448 bytes gegevens verzenden naar de bovenliggende PLC en 1448 bytes gegevens ontvangen van de PLC, in totaal kunnen dus 2896 bytes worden overgedragen ('Large forward open' vereist). Dankzij de ondersteuning van maximaal 150 Modbus-commando's kunnen zelfs complexe configuraties met meerdere nodes probleemloos worden verwerkt.
EtherNet/IPTM Device Level Ring
Om ervoor te zorgen dat de communicatie ook bij kabelbreuk niet wordt onderbroken, ondersteunt de Communicator 'Device Level Ring' met beacon-modus voor media-redundantie en detectie en verhelping van netwerkfouten.
Drag-&-drop-webinterface
De configuratie van de protocolconverter is met de grafische webgebaseerde gebruikersinterface snel gebeurd. U hoeft geen software te installeren. Open gewoon uw favoriete webbrowser en ga aan de slag.
Industrieel temperatuurbereik
Een industrieel bedrijfstemperatuurbereik van -25 tot +70 °C zorgt ervoor dat de Communicator ook onder veeleisende omstandigheden overtuigt.
Beproefde NP40-technologie
De Communicator is gebaseerd op de beproefde Anybus NP40-netwerkprocessor. De NP40 is in talloze embedded toepassingen over de hele wereld in gebruik en is de industriestandaard voor betrouwbare industriële communicatie.
Veiligheidsschakelaars
Zelfs bij geavanceerde veiligheidsmaatregelen blijft menselijk falen de belangrijkste oorzaak van het niet naleven van de veiligheidsvoorwaarden. Daarom heeft de Communicator een veiligheidsschakelaar die de configuratie blokkeert en toegang tot de webgebaseerde configuratie-interface verhindert. Als uw configuratie is voltooid, schuift u de veiligheidsschakelaar gewoon in de vergrendelstand. Vervolgens gaat de hangslot-LED op de Communicator branden.
Veiligheidschip en veilig opstarten
Om aan de huidige en toekomstige veiligheidsuitdagingen te voldoen, is de Communicator uitgerust met de nieuwste Anybus veiligheidschip. De 'Secure boot' – veilige opstart – garandeert dat er niet met de firmware is geknoeid.
Ethernet-configuratieaansluiting
Dankzij de Ethernet-configuratieaansluiting is geen speciale configuratiekabel nodig. Ook de verbinding met de protocolconverter kan eenvoudig worden gemaakt, bijvoorbeeld om het netwerkverkeer te bewaken.
Geoptimaliseerd voor DIN-railmontage
De smalle vormgeving, naar voren gerichte netwerkaansluitingen en de schroefverbinding van de seriële kabelaansluiting zorgen ervoor dat de Communicator snel en eenvoudig kan worden geïnstalleerd en aangesloten.
Diagnose;
Als u de Communicator webinterface opent, ziet u direct de status van de Profinet-verbinding en de seriële verbinding. U kunt ook de status van afzonderlijke seriële nodes zien. Voor analysedoeleinden worden de seriële pagina en gebeurtenissen bijgehouden.
Support
Soms stuit u op een probleem waarbij u hulp nodig heeft. Daarom hebben wij een ondersteuningspagina met contactgegevens opgenomen in de gebruikersinterface. Er is ook een knop voor het maken van een ondersteuningspakket om het oplossen van problemen te vereenvoudigen.
Omvang van de levering
- Beknopte gebruiksaanwijzing
- Schroefklem 7-polig
- Voedingsstekker: 3-polig
- De configuratiesoftware wordt per download geleverd
- (Netvoeding niet meegeleverd).
