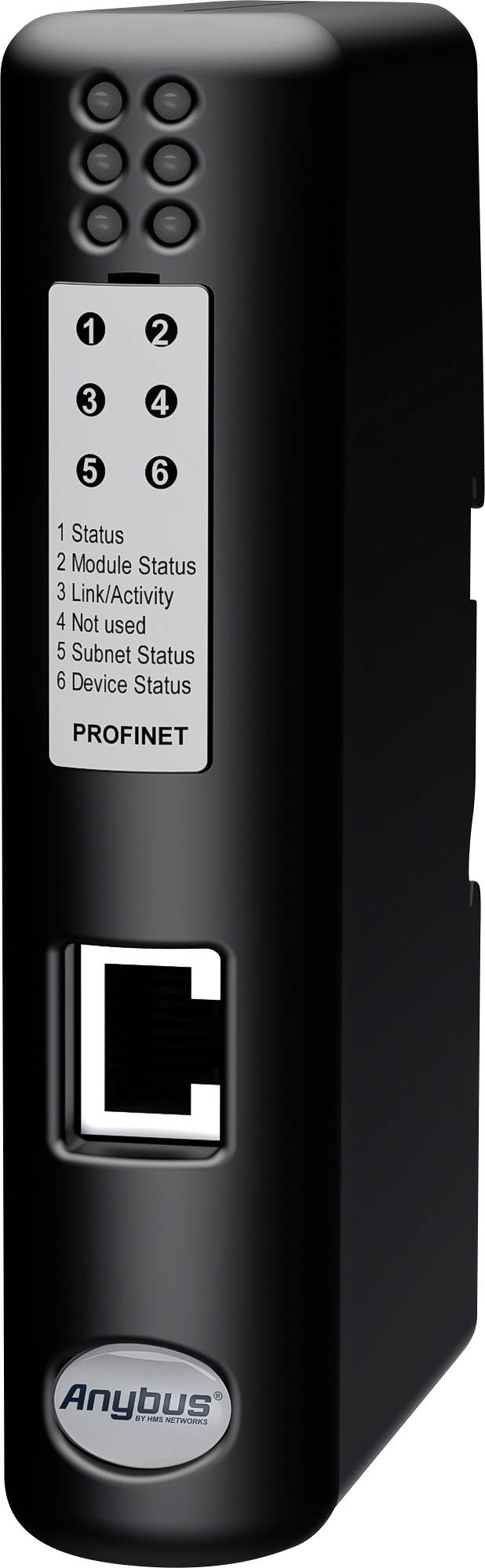

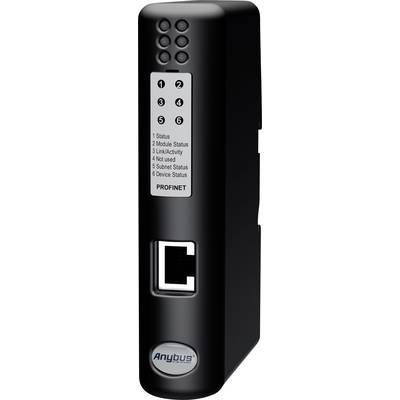

Anybus AB7307 CANopen Master/PROFINET IO Slave Gateway CANopen 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 866,94 / Stuk)
€ 866,94
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Lengte: 120 mm
- Gewicht: 150 g
- Configuratie-aansluiting: USB (USB/CAN-adapter niet meegeleverd)
- Configuratieschakelaar: op de gateway om CANopen-adres en baudrate in te stellen
- CANopen-aansluiting: 9-FU34-polige D-sub-stekker (inclusief)
- Fieldbus/Ethernet-aansluiting: (zie beschrijving interface boven)
- Galvanische isolatie: aan de CAN- en bus/Ethernet-zijde
- CANopen-baudrate: 20 kbit/s-1 Mbit/s
- Montage: DIN-rail (EN 50022 standaard)
- Beschermingsklasse: IP20, NEMA-rating 1
- Soortnaam
Gateway
- Interfaces
CANopen
- Type
CANopen Master/PROFINET IO Slave
- Voedingsspanning
24 V/DC
- Max. bedrijfstemperatuur
55 °C
- Min. bedrijfstemperatuur
-25 °C
- Bedrijfstemperatuurbereik
-25 tot 55 °C
- Afm.
(b x h) 75 mm x 27 mm
- Stroomverbruik (max.)
300 mA
- Hoogte
27 mm
- Breedte
75 mm
- Fabrikantnr.
AB7307
- Uitvoering
Anybus CANopen-master/Profinet IO-slave-gateway
- Stroomverbruik
100 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2390270 Anybus AB7307 CANopen Master/PROFINET IO Slave Gateway CANopen 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2390270 Anybus AB7307 CANopen Master/PROFINET IO Slave Gateway CANopen 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 2390270 Anybus AB7307 CANopen Master/PROFINET IO Slave Gateway CANopen 24 V/DC 1 stuk(s)
Omschrijving
Anybus X-gateway – CANopen-master – EtherNet/IP-adapter
De Anybus X-gateway CANopen verbindt een EtherNet/IP-netwerk met een CANopen-subnetwerk en maakt zo de integratie van CANopen-apparaten in een EtherNet/IP-PLC-systeem mogelijk.
Snelle overdracht van I/O-gegevens
De X-gateway is in de eerste plaats bedoeld voor de overdracht van cyclische I/O-gegevens tussen beide netwerken. De I/O-gegevens van het EtherNet/IP-netwerk worden naar CANopen-objecten geschreven, waaraan CANopen PDO's kunnen worden toegewezen en omgekeerd. De gateway is een volwaardige master/manager in het CANopen-netwerk en een adapter/slave in het EtherNet/IP-netwerk. De gegevensoverdracht tussen beide netwerken is transparant en er kunnen tot 510 byte I/O-gegevens worden overgedragen in beide richtingen.
Eenvoudige configuratie - geen programmering nodig
Voor de CANopen-configuratie adviseert HMS de 'Anybus Configuration Manager – CANopen'. De CANopen-configuratie kan ook met een gewone CANopen-standaardconfigurator worden uitgevoerd. Voor de configuratie is geen programmeerkennis vereist.
Functies en voordelen
Snelle uitwisseling van cyclische I/O-gegevens tussen een CANopen- en een EtherNet/IP-netwerk (5 ms)
Vanwege de volledige CANopen master/manager-functionaliteit is er geen PLC in het CANopen-netwerk nodig
Aansluiting van maximaal 126 CANopen-slave-apparaten
Compatibel met PLC's van toonaangevende fabrikanten
Eenvoudige CANopen-configuratie met de software 'Anybus Configuration Manager – CANopen'. Geen programmering vereist.
Mogelijkheid om eigen webpagina's bijv. voor diagnosedoeleinden vorm te geven
Robuuste stand-alone behuizing voor gebruik in ruwe industriële omgevingen
Professionele, persoonlijke ondersteuning
De Anybus X-gateway CANopen verbindt een EtherNet/IP-netwerk met een CANopen-subnetwerk en maakt zo de integratie van CANopen-apparaten in een EtherNet/IP-PLC-systeem mogelijk.
Snelle overdracht van I/O-gegevens
De X-gateway is in de eerste plaats bedoeld voor de overdracht van cyclische I/O-gegevens tussen beide netwerken. De I/O-gegevens van het EtherNet/IP-netwerk worden naar CANopen-objecten geschreven, waaraan CANopen PDO's kunnen worden toegewezen en omgekeerd. De gateway is een volwaardige master/manager in het CANopen-netwerk en een adapter/slave in het EtherNet/IP-netwerk. De gegevensoverdracht tussen beide netwerken is transparant en er kunnen tot 510 byte I/O-gegevens worden overgedragen in beide richtingen.
Eenvoudige configuratie - geen programmering nodig
Voor de CANopen-configuratie adviseert HMS de 'Anybus Configuration Manager – CANopen'. De CANopen-configuratie kan ook met een gewone CANopen-standaardconfigurator worden uitgevoerd. Voor de configuratie is geen programmeerkennis vereist.
Functies en voordelen
Snelle uitwisseling van cyclische I/O-gegevens tussen een CANopen- en een EtherNet/IP-netwerk (5 ms)
Vanwege de volledige CANopen master/manager-functionaliteit is er geen PLC in het CANopen-netwerk nodig
Aansluiting van maximaal 126 CANopen-slave-apparaten
Compatibel met PLC's van toonaangevende fabrikanten
Eenvoudige CANopen-configuratie met de software 'Anybus Configuration Manager – CANopen'. Geen programmering vereist.
Mogelijkheid om eigen webpagina's bijv. voor diagnosedoeleinden vorm te geven
Robuuste stand-alone behuizing voor gebruik in ruwe industriële omgevingen
Professionele, persoonlijke ondersteuning
Omvang van de levering
- Beknopte gebruiksaanwijzing
- De configuratiesoftware wordt per download geleverd
- Anybus OPC Server software (OPC Classic voor Windows) verkrijgbaar via download
- (Netvoeding niet meegeleverd).
- Let op: voor de configuratie is eenmalig een USB/CAN-adapter nodig. Als u geen USB/CAN-adapter hebt, raden wij u aan de adapter 'Ixxat USB-to-CAN V2 compact' als accessoire, bestelnr.: 1.01.0281.12001
