Adafruit 1875 Uitbreidingsmodule 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
14 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 9,08 / Stuk)
€ 9,08
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Soortnaam
Uitbreidingsmodule
- Type
Expansion-Board
- Inhoud
1 stuk(s)
- Hoogte
2 mm
18 mm
- Breedte
13 mm
- Uitvoering
TXB0104
- Aantal uitgangen
1 x
- Min. voedingsspanning
1.2 V
- Max. voedingsspanning
5.5 V
Documenten en downloads
Datablad
Datablad 1516569 Adafruit 1875 Uitbreidingsmodule 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1516569 Adafruit 1875 Uitbreidingsmodule 1 stuk(s)
Omschrijving

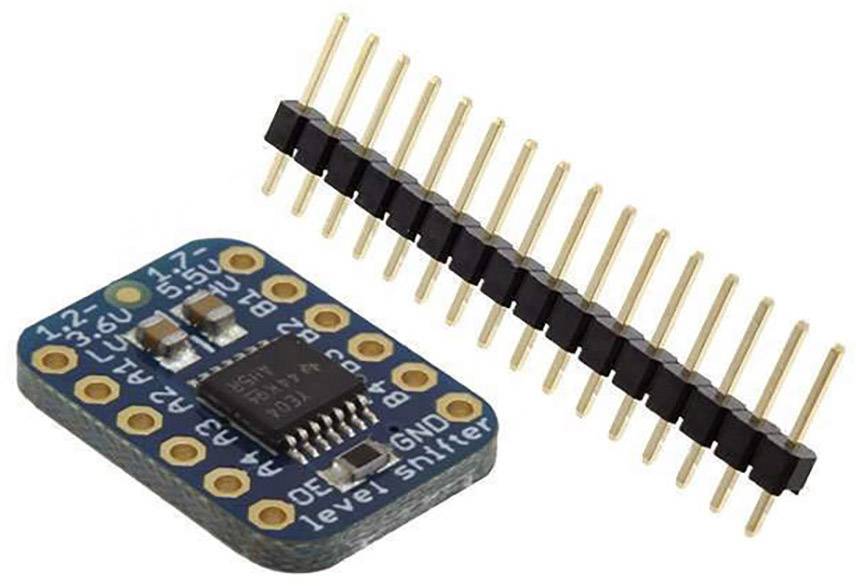

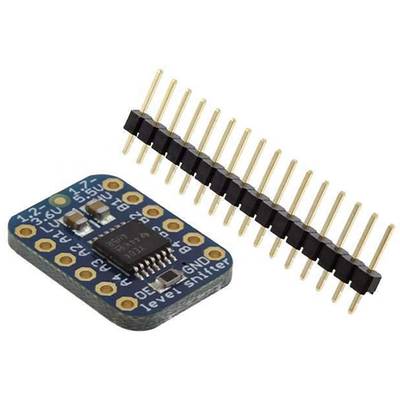

Omdat de Arduino boards op 5 V werken, maar de meeste sensoren, displays en flashkaarten op slechts 3,3 V, stellen veel hobbyisten vast dat ze een niveau-aanpassing moeten uitvoeren. De bidirectionele niveau-omvormer TXB0104 zet vrijwel elke spanning in elke andere spanning om en herkent zelfs automatisch de richting voor de omzetting. Alleen voor I²C-interfaces en interfaces met hoge capaciteit zijn aanpassingen nodig. Dankzij het breakout-board hoeft u de zeer fijne aansluitpakketten van deze chips niet te solderen. Met condensatoren van 0,1 µF aan beide zijkanten en een 10 kΩ pull-up-weerstand op het vrijgavesignaal kan de omvormer direct na het uitpakken worden gebruikt.
