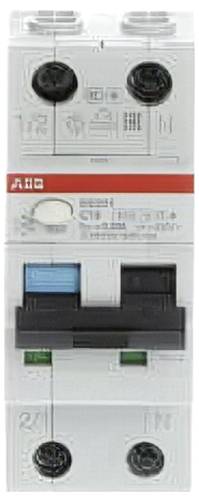

ABB 2CSR255180R1164 Aardlekschakelaar/zekeringautomaat 16 A 0.03 A 240 V
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Aardlekschakelaar/zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
C
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
16 A
88 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop door Conrad ElectronicVerzending door Shopyourproduct
Aantal
Totaal
€ 95,43
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht
U heeft al het beste aanbod voor uw hoeveelheid.
De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.
Technische specificaties
- Soortnaam
Aardlekschakelaar/zekeringautomaat
- Aantal polen
2
- Uitschakelkarakteristiek
C
- Meting differentiaal stroom
0.03 A
- Kleur (specifiek)
Wit
- Afm.
(l x b x h) 69 x 35 x 85 mm
- Inhoud
1 stuk(s)
- Nominale stroom
16 A
- Nominale stroom (afgerond)
16 A
- Uitschakelvermogen
6 kA
- Voedingsspanning
230 V
- Nominale spanning
240 V
- Breedte
35 mm
- Hoogte
85 mm
69 mm
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3789672 ABB 2CSR255180R1164 Aardlekschakelaar/zekeringautomaat 16 A 0.03 A 240 V
Omschrijving
FI/LS-schakelaars (RCBOs) bieden bescherming tegen personen en eigendommen en een bescherming tegen elektrisch aangestoken branden conform DIN VDE 0100-410 en DIN VDE 0100-530. Ze zorgen voor bescherming van eenfasig stroomkringen tegen overbelasting en kortsluitstromen, bescherming bij sinusvormige wisselstromen en pulserende stromen met een gladde stroom van gelijkontbrekend vermogen van maximaal 6 mA tegen aarde. Evenals foutbeveiliging (bescherming bij indirect aanraken), extra beveiliging (met I?n = 30 mA) en brandbeveiliging (met I?n = 300 mA). Ze voldoen aan de productnormen IEC/en 61009-1 (VDE 0664-20), IEC/en 61009-2-1 (VDE 0664-21). Toepassingsgebieden zijn huishoudelijke, commerciële en industriële toepassingen. Het uitgebreide assortiment accessoires biedt u alles wat WAS u nodig heeft voor uw installatietaken. Talrijke goedkeuringen maken de DS201 geschikt voor wereldwijd gebruik. Nominaal schakelvermogen volgens IEC/en 61009 ICN = 6 kA. RCBO DS201 A type A is 1-polig beveiligd (LS), 2-polig schakelend.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Fouttype: Type A
- bedrijfsspanning van de testvoorziening (UT): (Minimum) 170 V, (Maximum) 264 V
- isolatietestspanning: 2 kV
- meetlimiet kortsluitvermogen (Icu): 10 kA
- nominaal uitschakelvermogen (IΔm): En 61009-1 6000 A, IEC 61009-1 6000 A nominaal uitschakelvermogen in
- nominale foutschakelcapaciteit IΔm (ICS): 7.5 kA nominale
- levensduur: Energieklasse: Energietoevoer naar keuze rood: 3 10000 cycli
- mechanische belastbaarheid: 20000 cycli
- aantal beschermde Polen: 1
- aantal Polen: 1P+N
- aantal
- modulabrokken per DIN-rail: 2 storingsindicatie: blauwe markering op de schakelhendel
- tijdvertraging FI: onbewogen
- positie van de N-geleider: rechts
- aanhaalmoment
- : 2.8 N
- m accessoiretype: hulpcontact, signaal-/hulpcontact, onderaanbouwbaar hulpcontact, werkstroomontkoppelingscilinder, onderspanningsontkoppelingscilinder, onderspanningsontkoppelingscilinder, motor/afstandsaandrijving
- type behuizing: isolatiemateriaal groep I - II, RAL 7035
- type schroefklem: storingsbestendige, dubbelgerichte cilinderlift aansluiting
- schakelbaar materiaal: isolatiemateriaal groep II, zwart, verzegelbaar
- toebehoren aanbouwbaar: ja
- aansluitmogelijkheid:
- faserail 10 ... 10 mm²
- meerdradig 0.75 ... 25 mm²
- flexibel met adereindhuls 0.75 ... 16 mm²
- flexibel 0.75 ... 16 mm²
- nominale doorsnede: (1 - star) 0.75 … 25 mm², (4 - meerdraads) 0.75 … 16 mm²
- lengte van de isolatie: 12 mm
- type aansluiting:
- Schroefklem Bedieningskabel uitvoering: Omschakelaar
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
