3M 314 Aansluiting Flexibel: 0.5-1.5 mm² Massief: 0.5-1.5 mm² Aantal polen: 3 50 stuk(s) Blauw
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Aansluiting
Doorsnede flexibel (min.)
0.5 mm²
Doorsnede flexibel (max.)
1.5 mm²
Doorsnede massief (min.)
0.5 mm²
Datasheet (PDF)
152 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 34,70
3
3% = € 1,12
€ 33,58
5
5% = € 1,58
€ 33,12
10
5% = € 1,87
€ 32,83
25
6% = € 2,21
€ 32,49
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 50 stuk(s))
Totaal (€ 34,70 / Stuk)
€ 34,70
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
3M Scotchlok 314 connector, vochtbestendig, vlamvertragend, blauw, 600 V, maximaal 0,5-1,5 mm², 500 stuks/verpakking
Highlights & Details
- Uniek "U"-contact zorgt voor een betrouwbare elektrische verbinding tot 600 V.
- Snel en gemakkelijk te gebruiken dankzij eenvoudig dichtklappen zonder de draad te strippen of te verdraaien.
- 60998-2-3

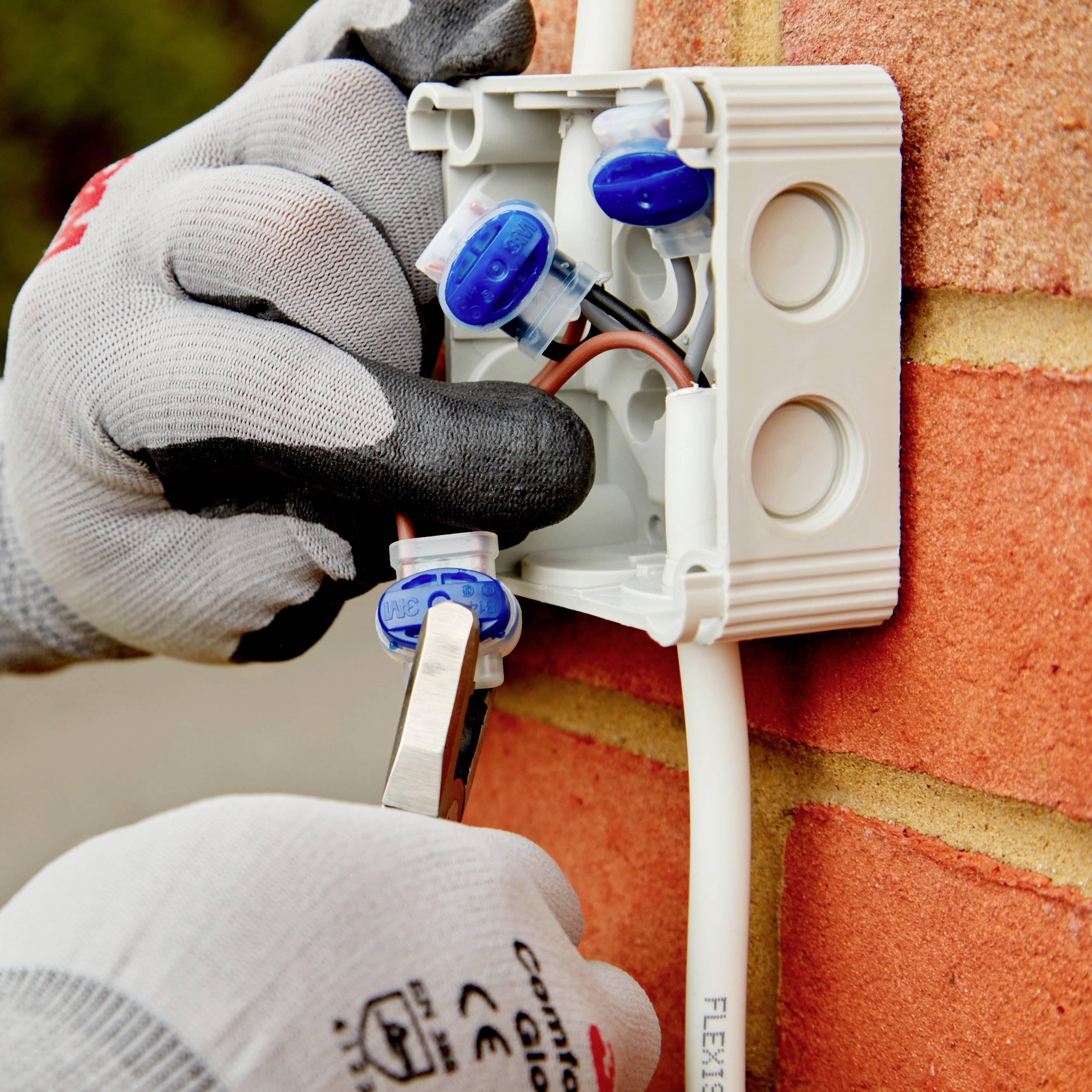

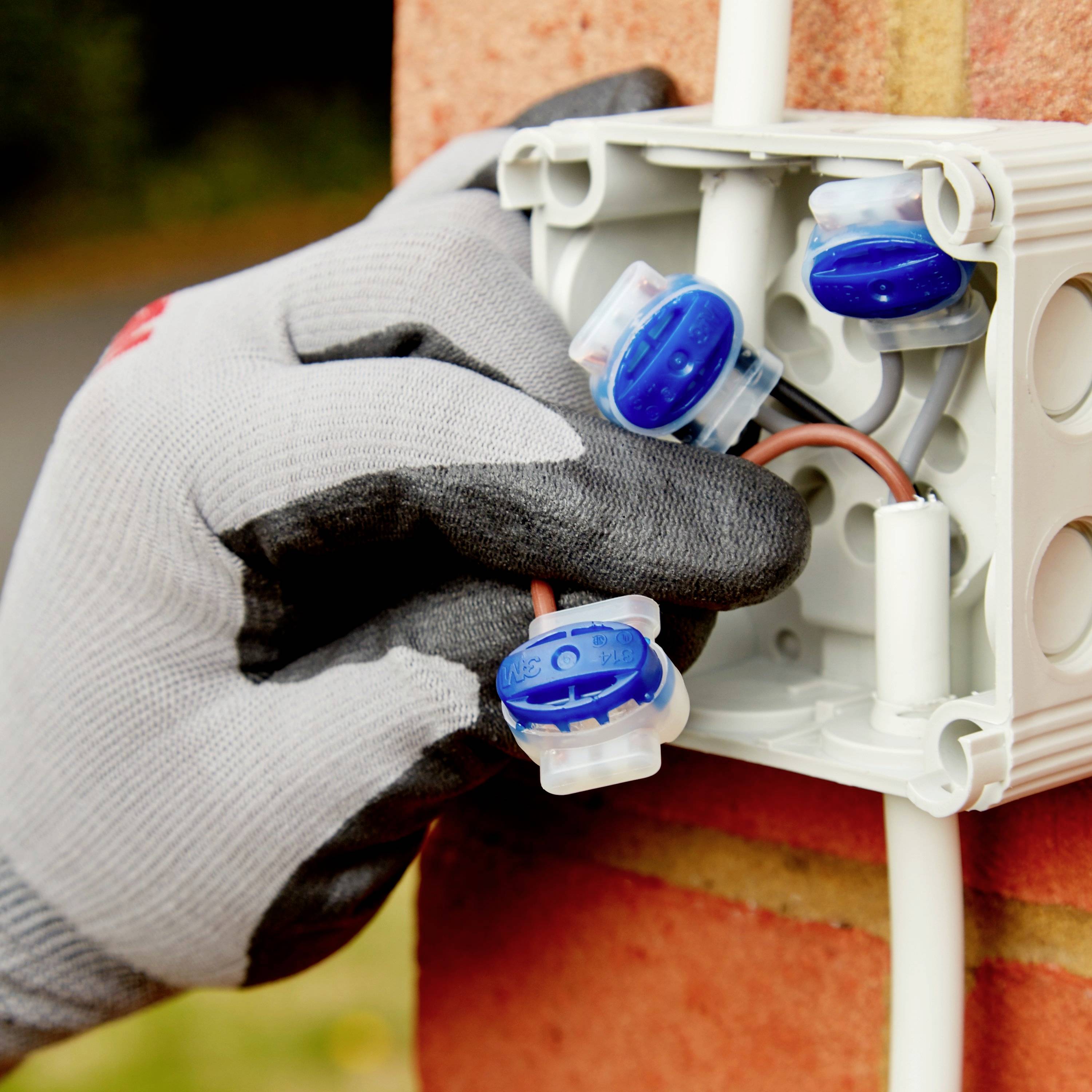

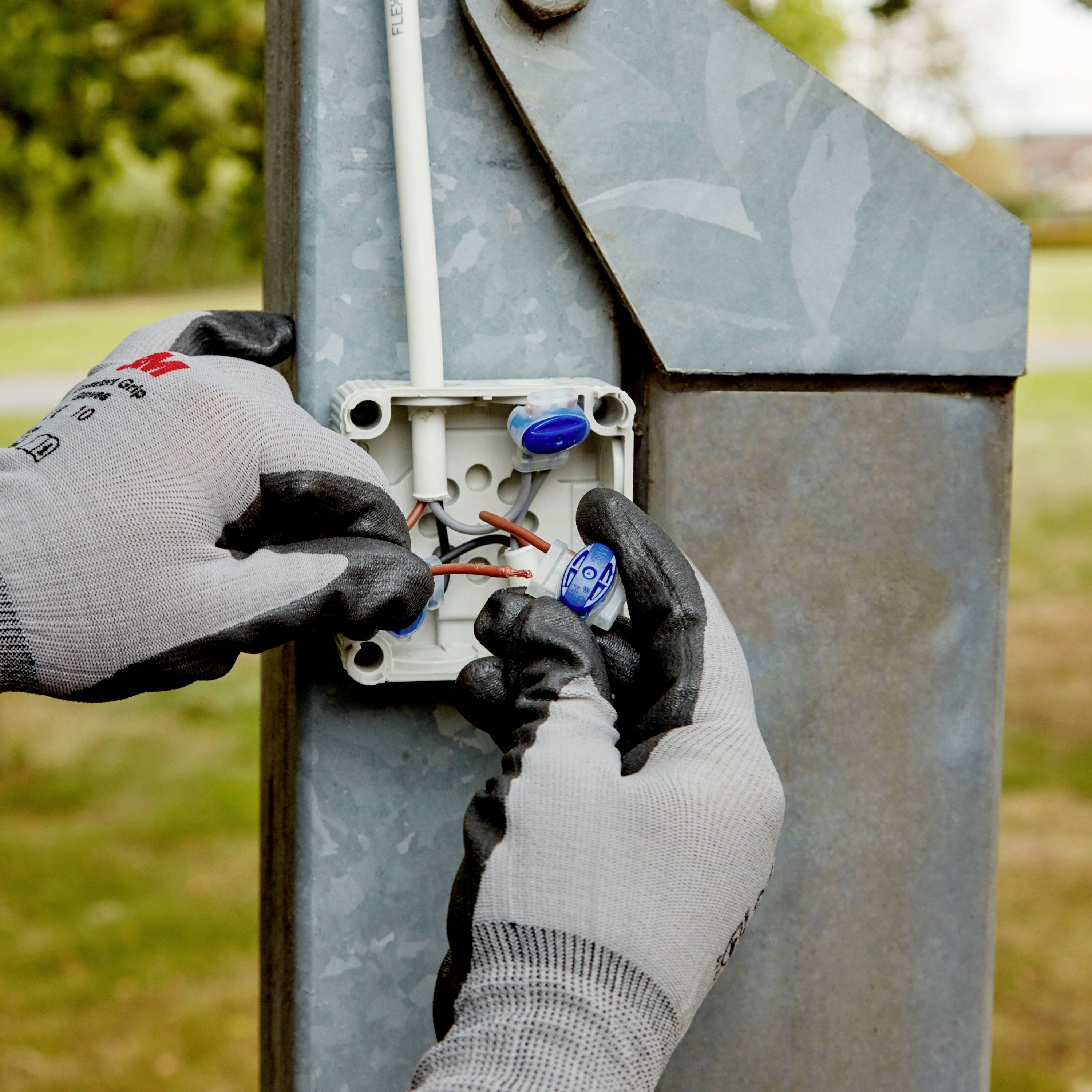

- Vochtbestendig voor toepassingen in vochtige omgevingen bij gebruik met verdeelkast.
- IPX8-vochtbescherming
- Bestand tegen temperaturen tot 105 °C
- Conform RoHS 2011/65/EU
Technische specificaties
Piece
- Soortnaam
Aansluiting
- Doorsnede flexibel (min.)
0.5 mm²
- Doorsnede flexibel (max.)
1.5 mm²
- Doorsnede massief (min.)
0.5 mm²
- Doorsnede massief (max.)
1.5 mm²
- Aantal polen
3
- Kleur (specifiek)
Blauw
- Inhoud
50 stuk(s)
- Fabrikantnr.
314
- Aansluiting
IDC
- Nominale spanning
600 V
- Temperatuurbereik
Tot +105 °C
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3098735 3M 314 Aansluiting Flexibel: 0.5-1.5 mm² Massief: 0.5-1.5 mm² Aantal polen: 3 50 stuk(s) Blauw
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3098735 3M 314 Aansluiting Flexibel: 0.5-1.5 mm² Massief: 0.5-1.5 mm² Aantal polen: 3 50 stuk(s) Blauw
Informatie
Informatie 3098735 3M 314 Aansluiting Flexibel: 0.5-1.5 mm² Massief: 0.5-1.5 mm² Aantal polen: 3 50 stuk(s) Blauw
Informatie 3098735 3M 314 Aansluiting Flexibel: 0.5-1.5 mm² Massief: 0.5-1.5 mm² Aantal polen: 3 50 stuk(s) Blauw
Omschrijving
De 3M™ Scotchlok™ 314 IDC-connector is zelfklevend, vlamvertragend en vochtbestendig, met een uniek "U"-contact dat zorgt voor een snelle en betrouwbare elektrische verbinding.
Uitvoering
- Voor bundelen, kleurcodering en markering
Opmerkingen
De 3M Scotchlok connector is geschikt voor het aansluiten van een- en meerdradige kabels bij de installatie van bedrading. Met een doorsnedebereik van 0,5 tot 1,5 vierkante millimeter maakt hij een doorgaande verbinding mogelijk, zelfs op ongesneden geleiders. De zwarte Scotchlok connector is bestand tegen een maximale spanning van 30 volt en een maximale temperatuur van 105 °C. Hij kan worden gebruikt in besturings-, meet- en regeltoepassingen en in de constructie van auto's en schakelapparatuur. De functie is gebaseerd op het principe van een U-element: de aan te sluiten geleiders worden in de connector geleid zonder dat ze eerst gestript hoeven te worden. Door lichte druk uit te oefenen met de Scotchlok tang, verwijderen de U-elementen de draadisolatie, vergroten ze het contactoppervlak en maken ze contact met de geleider. Het veerbelaste U-element omsluit de afzonderlijke aders en zorgt voor een mechanisch sterke, trillingsbestendige, elektrisch correcte en duurzame verbinding. De connector is getest in het hoogspanningstestveld van 3M Deutschland GmbH volgens VDE 0606, 0607, 0303, 0470 en IEC23F en heeft aan alle voorwaarden voldaan. De Scotchlok connectoren zijn allemaal UL en C.S.A. gecertificeerd.
