19" labvoeding, regelbaar TDK-Lambda GENH100-7.5 0 - 100 V/DC 0 - 7.5 A Aantal uitgangen 1 x RS232, RS485, IEE488.2 SCPI
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
Programmeerbare stroomvoorziening Genesys GENH-100-7.5
- in een 43.6 mm-behuizing
- 0 - 100 V/DC / 0 - 7.5 A
- Schakelend
- Ingangsspanning (bereik) 85 - 265 V/AC
- Geïntegreerde RS-232/RS-485 interface
- Externe, analoge programmering en bewaking
- Uitvoering (algemeen): Rack-inbouw
Technische specificaties
- Soortnaam
19" labvoeding, regelbaar
- Aantal uitgangen
1 x
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 437.5 x 214 x 43.6 mm
- Aansluitingen
Uitgang stroomleidingen aan de achterkant
- Uitvoering
Rack-inbouw
- Uitgangsspanning (max.)
100 V/DC
- Uitgangsspanning (min.)
0 V/DC
- Uitgangsstroom (max.)
7.5 A
- Uitgangsstroom (min.)
0 A
- Ingangsspanning
85 - 265 V/AC
- Ingangen
Schroefklemmen
- Gewicht
4.5 kg
- Hoogte-eenheden
1 HE
- Type
Schakelend
- Breedte
214 mm
- Hoogte
43.6 mm
437.5 mm
- Diepte
507 mm
- Interfaces
RS232
RS485
IEE488.2 SCPI/GPIB
Ethernet
LAN
Analoog
- Type
GENH100-7.5
Documenten en downloads
Datablad
Datablad 1303947 19" labvoeding, regelbaar TDK-Lambda GENH100-7.5 0 - 100 V/DC 0 - 7.5 A Aantal uitgangen 1 x RS232, RS485, IEE488.2 SCPI
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1303947 19" labvoeding, regelbaar TDK-Lambda GENH100-7.5 0 - 100 V/DC 0 - 7.5 A Aantal uitgangen 1 x RS232, RS485, IEE488.2 SCPI
Garantievoorwaarden
Garantievoorwaarden 1303947 19" labvoeding, regelbaar TDK-Lambda GENH100-7.5 0 - 100 V/DC 0 - 7.5 A Aantal uitgangen 1 x RS232, RS485, IEE488.2 SCPI
Omschrijving

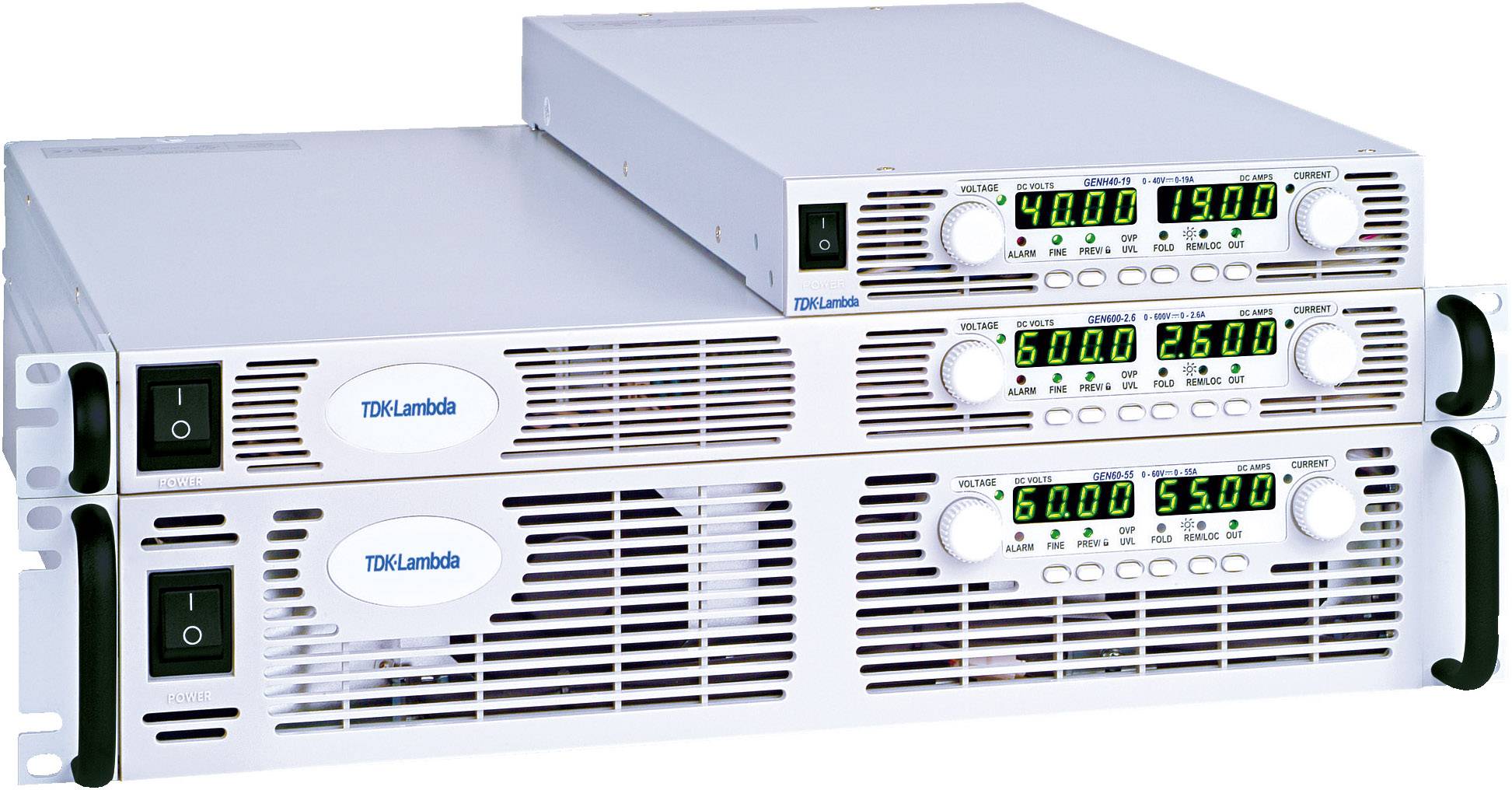

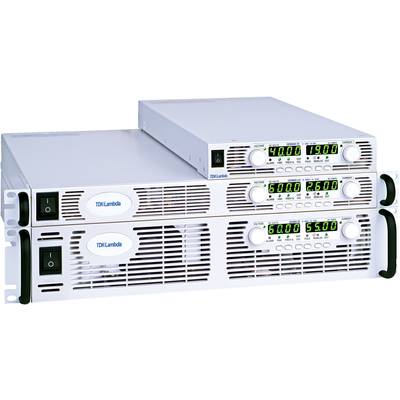

De 750 watt Genesys Half Size is een krachtige, ultradunne laboratoriumnetvoeding. Deze apparaten hebben boven en onder geen luchtsleuven zodat werkelijk maar 1 HE nodig is.
Uitgangsspanningen tot 600 V en uitgangsstroomsterktes tot 100 A (afhankelijk van het model) kunnen direct aan het apparaat of op afstand via de ingebouwde RS232/RS485-interface worden ingesteld. Maar ook via analoge ingangen kunnen alle belangrijke functies worden geprogrammeerd (met stuurspanningen 0-5 V/0-10 V of via een externe weerstand) Hoge resolutie 16-bits A/D- en D/A-omvormers maken een zeer nauwkeurige instelling en programmering mogelijk;De instellingen met behulp van de regelaar op het apparaat (Encoder) kunnen worden geschakeld tussen grove en fijne instelling.
Digitale displays geven de huidige waarden en allerlei statusinformatie weer(o.a.overspanningsbeveiliging, onderspanningslimiet, adresinstellingen), en een monitoruitgang levert dienovereenkomstige analoge spanningen (0-5 V of 0-10 V) voor externe bewaking. Uiteraard kan het apparaat als constante-spanningsbron maar ook als constante-stroombron worden gebruikt - met automatische crossover tussen beide bedrijfsmodi. Er kunnen meerdere apparaten serieel of parallel worden geschakeld. De GENESYS serie is geschikt voor 19"-rack-inbouw (voor Half Size-modellen is het volgende toebehoren vereist: ACC-GENH/RM, Rack Mount Kit).
Uitgangsspanningen tot 600 V en uitgangsstroomsterktes tot 100 A (afhankelijk van het model) kunnen direct aan het apparaat of op afstand via de ingebouwde RS232/RS485-interface worden ingesteld. Maar ook via analoge ingangen kunnen alle belangrijke functies worden geprogrammeerd (met stuurspanningen 0-5 V/0-10 V of via een externe weerstand) Hoge resolutie 16-bits A/D- en D/A-omvormers maken een zeer nauwkeurige instelling en programmering mogelijk;De instellingen met behulp van de regelaar op het apparaat (Encoder) kunnen worden geschakeld tussen grove en fijne instelling.
Digitale displays geven de huidige waarden en allerlei statusinformatie weer(o.a.overspanningsbeveiliging, onderspanningslimiet, adresinstellingen), en een monitoruitgang levert dienovereenkomstige analoge spanningen (0-5 V of 0-10 V) voor externe bewaking. Uiteraard kan het apparaat als constante-spanningsbron maar ook als constante-stroombron worden gebruikt - met automatische crossover tussen beide bedrijfsmodi. Er kunnen meerdere apparaten serieel of parallel worden geschakeld. De GENESYS serie is geschikt voor 19"-rack-inbouw (voor Half Size-modellen is het volgende toebehoren vereist: ACC-GENH/RM, Rack Mount Kit).
Uitvoering
- Geïntegreerde RS-232/RS-485 interface standaard
- Externe analoge programmering en terugleesfunctie met 0-5 V of 0-10 V
- Uitgangsspanning tot 600 V, uitgangsstroom max. 100 A (afhankelijk van het model)
- Actieve Power Factor-correctie plat model (1 hoogte-eenheid)
- 19" rack-montage met montage-rack (ACC-GENH-RM)
- Parallelschakeling van maximaal vier apparaten met actieve stroomverdeling
- Master/Slave-schakeling
- Auto- en Safe Start-modus
- Digitale encoder voor instelling stroom en spanning
- Vergrendelbaar frontpaneel (ook op afstand)
- Externe Remote ON/OFF-schakeling
- Remote Sensing-functie ter compensatie van de spanningsval op de lastleidingen
- 5 jaar garantie
Opmerkingen
Dit product geldt als voedingsmodule die alleen door gekwalificeerd personeel in andere apparatuur mag worden ingebouwd en nooit als zelfstandig apparaat (stand-alone) mag worden gebruikt.
Dit product is bedoeld voor de verkoop aan zakelijke klanten en kan via distributiekanalen worden aangeschaft.
Het is niet geschikt en ontwikkeld voor de verkoop aan eindgebruikers.
