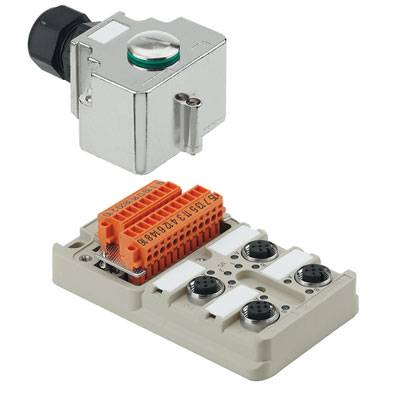

Weidmüller SAI-4-MH-5P M12 1701232000 Passieve sensor/actorbox M12-verdeler met metalen schroefdraad 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Passieve sensor/actorbox
Aantal verdelers
4-voudig
Type
SAI-4-MH-5P M12
Stamkabel
Nee
Statusweergave
Met LED
Datasheet (PDF)
Aantal
Min.: 2
Meervoud: 1
Totaal (€ 157,02 / Stuk)
€
Highlights & Details
Passieve sensor-/actuatorverdeler
- SAI-4-MH-5P M12
Technische specificaties
- Verdeler Materiaal: metaal
- ventilatorkapafdichting raakt materiaal: PUR voor de deur
- contactmateriaal: CuZn
- draadbussen: CuZn, vernikkeld
- contactdrager materiaal: PBT (UL 94 V0)
- isolatieweerstand: 109 Ω
- aansluitschroefdraad: M12
- Insteekcycli: ≤ 50
- LED kleur voor gebruik functie: groen
- LED kleur voor I/O-functie: geel
- verdeler uitgang: kapmodel met M20-uitgang
- leidingbuitendiameter: 10 mm - 14 mm
- schroefverbinding: M20
- testspanning: 1 kV
- nominale spanning: 10 V - 30 V
- potentiaalscheiding aanwezig: ja
- geschikt voor gebruik op sleepkettingen juistheid hiervan: nee
- Soortnaam
Passieve sensor/actorbox
- Type
SAI-4-MH-5P M12
- Stamkabel
Nee
- Aantal verdelers
4-voudig
- Statusweergave
Met LED
- Aansluiting
Schroeven
- Breedte
60 mm
102 mm
IP68
- Stroombelastbaarheid per insteekplaats
4 A
- Somstroom (enkelvoudige voeding)
10 A
- Max. temperatuur
+90 °C
- Min. temperatuur
-20 °C
- Aansluiting-diameter (max.)
1.5 mm²
- Aansluiting-diameter (min.)
0.08 mm²
- Soort aansluiting (verdeeldozen)
Aansluitkap zonder zijkabel
- Materiaal (behuizing)
Kunststof
- Totaal aantal polen
5
- Gewicht
490 g
- Fabrikantnr.
1701232000
- Kleur (specifiek)
Zilver
- Inhoud
1 stuk(s)
- Aantal polen
5
- Hoogte
55 mm
- Stroombelastbaarheid (totaal)
10 A
- Stroombelastbaarheid per I/O signaal
2 A
- Kabeldoorsnede (sensor- en actorkabels)
1.5 mm²
Documenten en downloads
Datablad
Datablad 203110 Weidmüller SAI-4-MH-5P M12 1701232000 Passieve sensor/actorbox M12-verdeler met metalen schroefdraad 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 203110 Weidmüller SAI-4-MH-5P M12 1701232000 Passieve sensor/actorbox M12-verdeler met metalen schroefdraad 1 stuk(s)
Omschrijving
Passieve sensor-/actuatorverdeler. SAI-passief, M12, kapmodel met M20-uitgang, ja. Schroefverbinding: M25 voor kabels met een buitenisolatiedoorsnede van 13 mm tot 18 mm. De SAI-verdeler met de M25-schroefverbinding is o.a. voor de volgende kabeltypen geschikt: 21 x 0,50 mm, 18 x 0,75 mm tot 21 x 0,75 mm, 14 x 1,00 mm tot 20 x 1,00 mm, 8 x 1,50 mm tot 16 x 1,50 mm.
