Verlengkabels

Een verlengkabel bestaat uit een netstekker en een netkoppeling, die met elkaar verbonden zijn door een min of meer lange voedingskabel.

Dit maakt het mogelijk de netspanning van een stopcontact aan de muur door te geven naar elke plaats in de kamer, in het gebouw of op het terrein.

Er worden zeer soepele rubberen kabels gebruikt voor een optimaal gebruik. Dit maakt het gemakkelijk om de stroomkabel te leggen en even gemakkelijk om hem weer op te winden als het werk klaar is.

Afhankelijk van de taak en de plaats van gebruik zijn er verschillende verlengkabels die perfect zijn ontworpen voor de respectieve omstandigheden en vereisten.

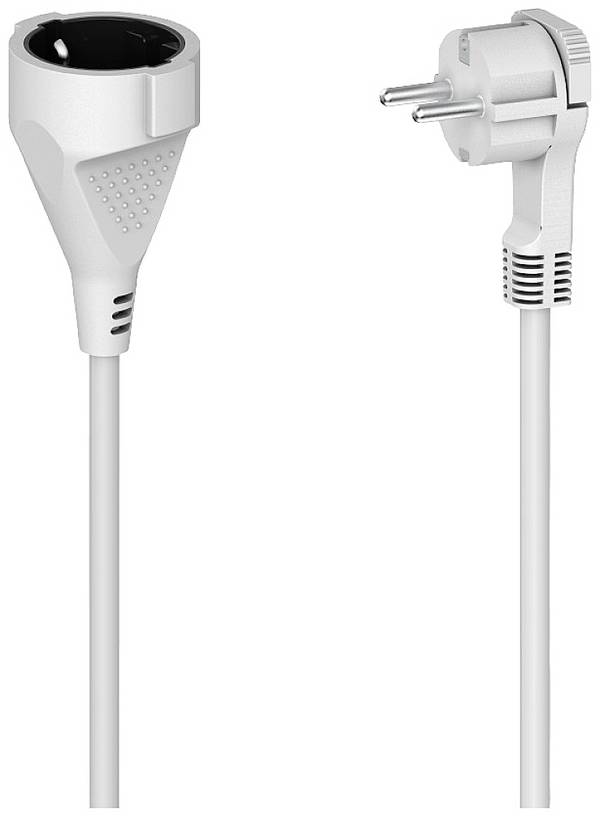

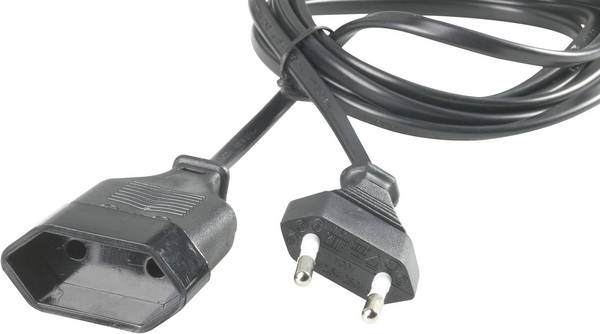

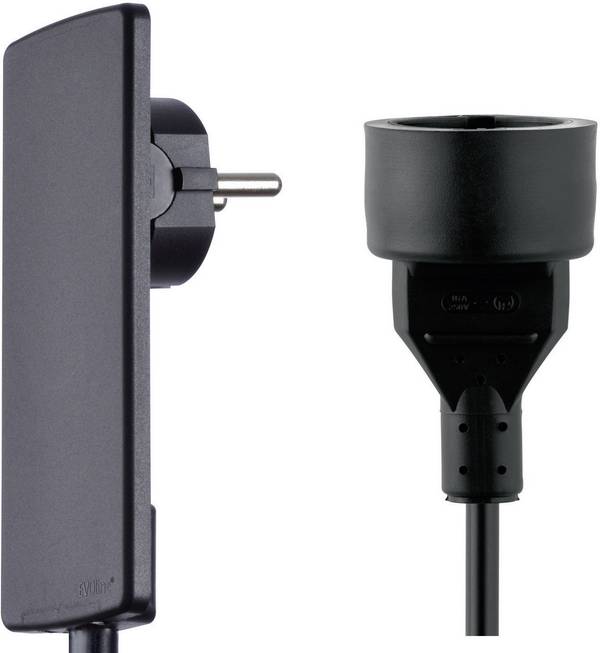

Verlengsnoeren voor stroomkabels worden meestal binnenshuis gebruikt wanneer de stroomkabel van een apparaat of machine niet tot het dichtstbijzijnde stopcontact reikt. Maar zelfs als een stopcontact aan de muur door een kast wordt afgedekt, helpen verlengkabels om de stroomaansluiting te blijven gebruiken. In dat geval zijn verlengstukken met een platte stekker een goed idee, zodat de kast zo dicht mogelijk bij de muur kan worden gezet zonder de stekker te storen. Vanwege de lage beschermingsgraad tegen vocht (beschermingsklasse IP20) zijn de meeste verlengkabels voor binnenshuis niet geschikt voor gebruik buitenshuis.

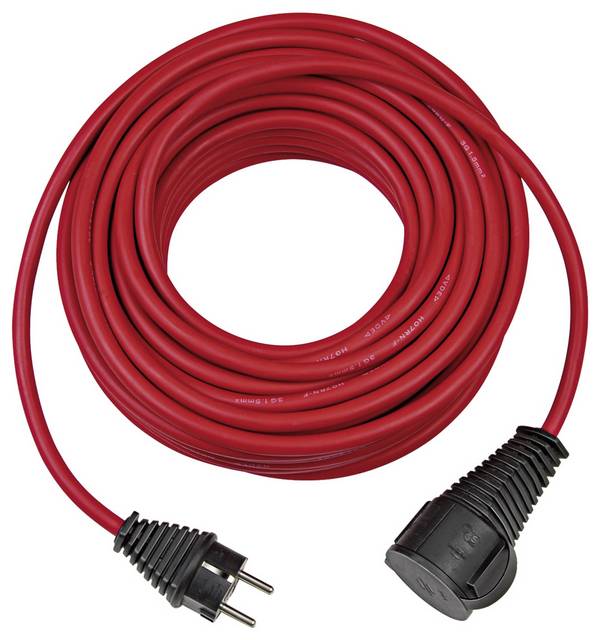

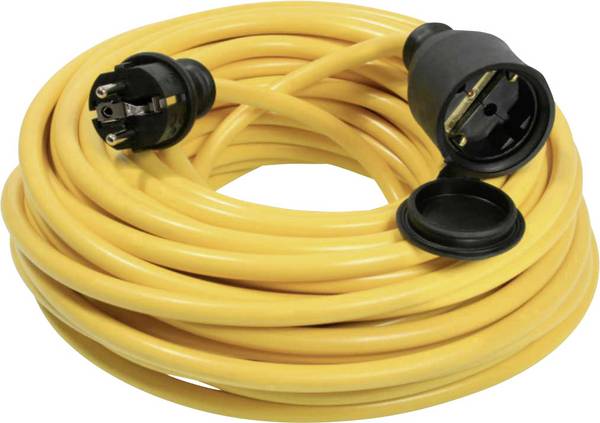

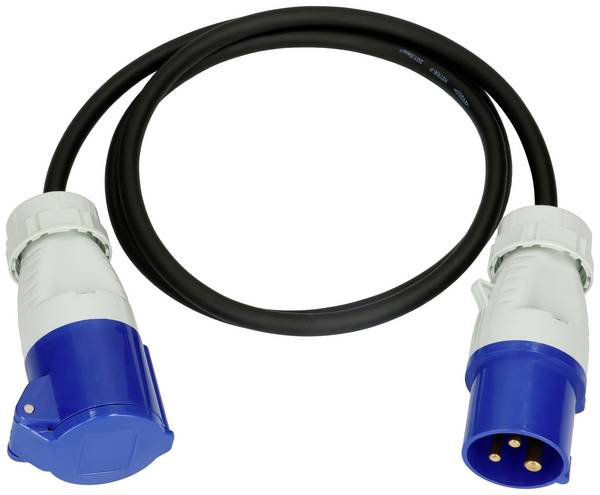

Bij gebruik buitenshuis moeten de verlengkabels tegen vocht beschermd worden. Daarom hebben ze afdekkapjes die voorkomen dat er vocht en vuil in de open bussen komt. De verlengkabels zijn ook zo geconstrueerd dat zij ten minste beschermd zijn tegen spatwater (IP44). Om bestand te zijn tegen de hoge mechanische belastingen, bv. op bouwplaatsen of in landbouwbedrijven, zijn verlengkabels voor gebruik buitenshuis veel steviger geconstrueerd. Ze zijn slijtvast, UV-bestendig of oliebestendig en dus goed uitgerust voor alle ongunstige omstandigheden bij commercieel en particulier gebruik.

Indeling van de kabelaanduidingen:

H = Geharmoniseerde kabeletikettering in heel Europa
AT-N = Nationale kabeletikettering

03 = Diëlektrische sterkte 300 V / 300 V (L1 naar aarde / L1 naar L2)
05 = Diëlektrische sterkte 300 V / 500 V (L1 naar aarde / L1 naar L2)
07 = Diëlektrische sterkte 450 V / 750 V (L1 naar aarde / L1 naar L2)

Eerste letter na diëlektrische sterkte = kernisolatiemateriaal.
Tweede letter na diëlektrische sterkte = mantelmateriaal.R = Ethylenpropylen-rubber

N = Polychlorpropylen-rubber
B = Ethylen-Propylen-rubber
Q = Polyurethaan
V = PVC; V3 = PVC, koubestendigheid tot -25 °C

F = De koperdraad is fijndradig, zodat de kabel flexibel is.

Deze waarde is echter dubbel merkbaar. De stroom loopt namelijk van het stopcontact via één ader van de verlengkabel (fase L) naar de verbruiker en weer terug via de nulgeleider (N). De totale weerstand van de verlengkabel is dus 1,14 Ω.

Dit lijkt op het eerste gezicht misschien niet veel, maar deze waarde is goed merkbaar wanneer de stroomvraag groot is. Wanneer de maximale stroom van 16 A vloeit, valt er een spanning van 18,24 V over de 50 m lange voedingskabel. In plaats van 240 V is dan slechts 221,76 V beschikbaar voor de consument.

Maar het vermogensverlies op de verlengkabel is ook aanzienlijk. Dit komt neer op een indrukwekkende 291,84 W, die zinloos wordt omgezet in warmte. Om het effect zo gering mogelijk te houden, moet de kabeldoorsnede dus zo groot mogelijk zijn.

Ter vergelijking hebben wij de hierboven berekende waarden voor een kabel met 1,5 mm² vergeleken met een voedingskabel van dezelfde lengte met 2,5 mm².
