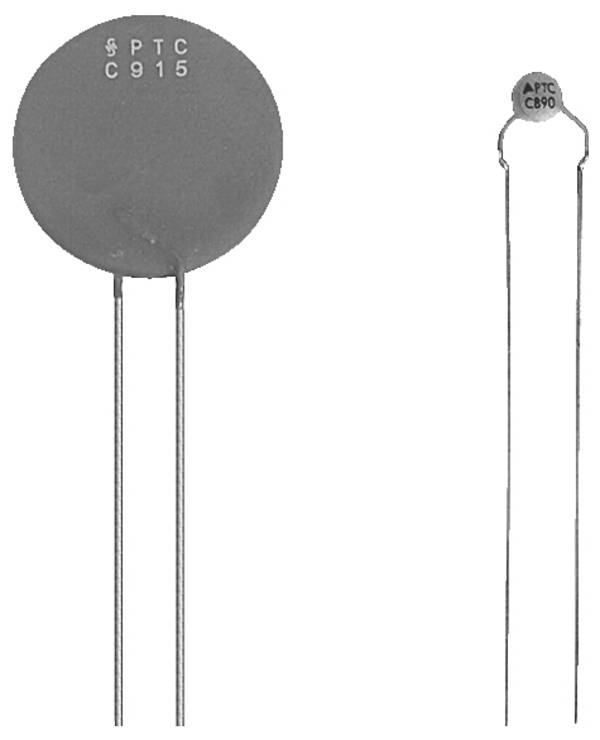

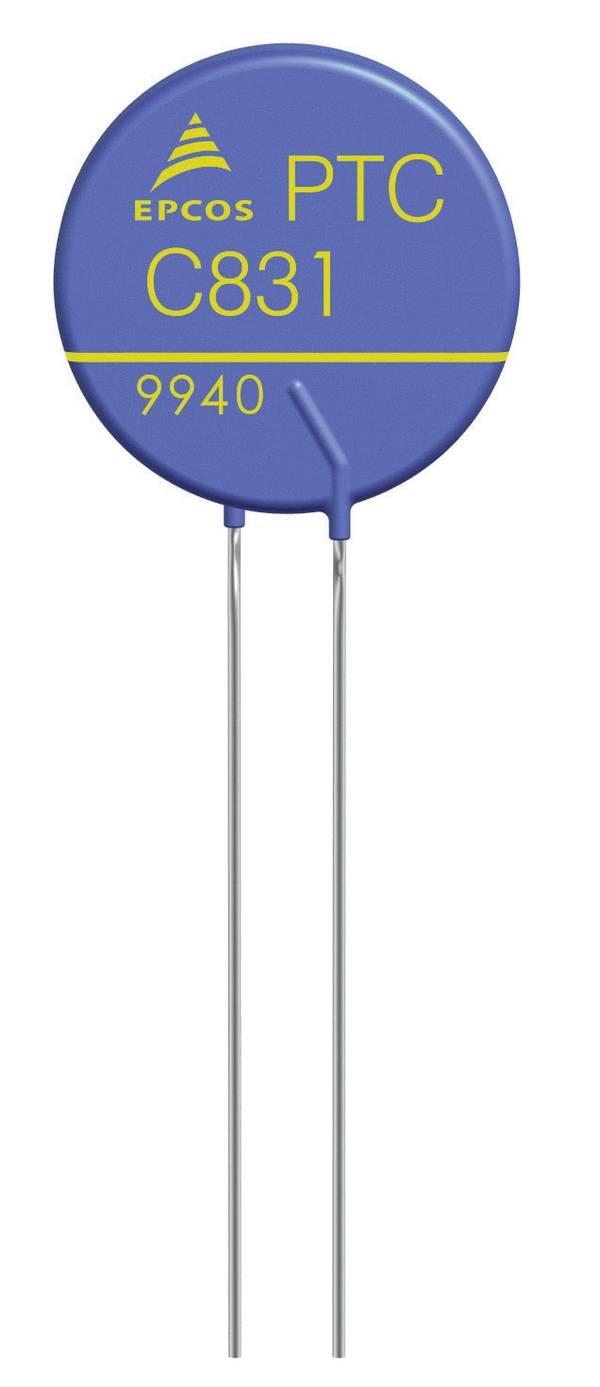

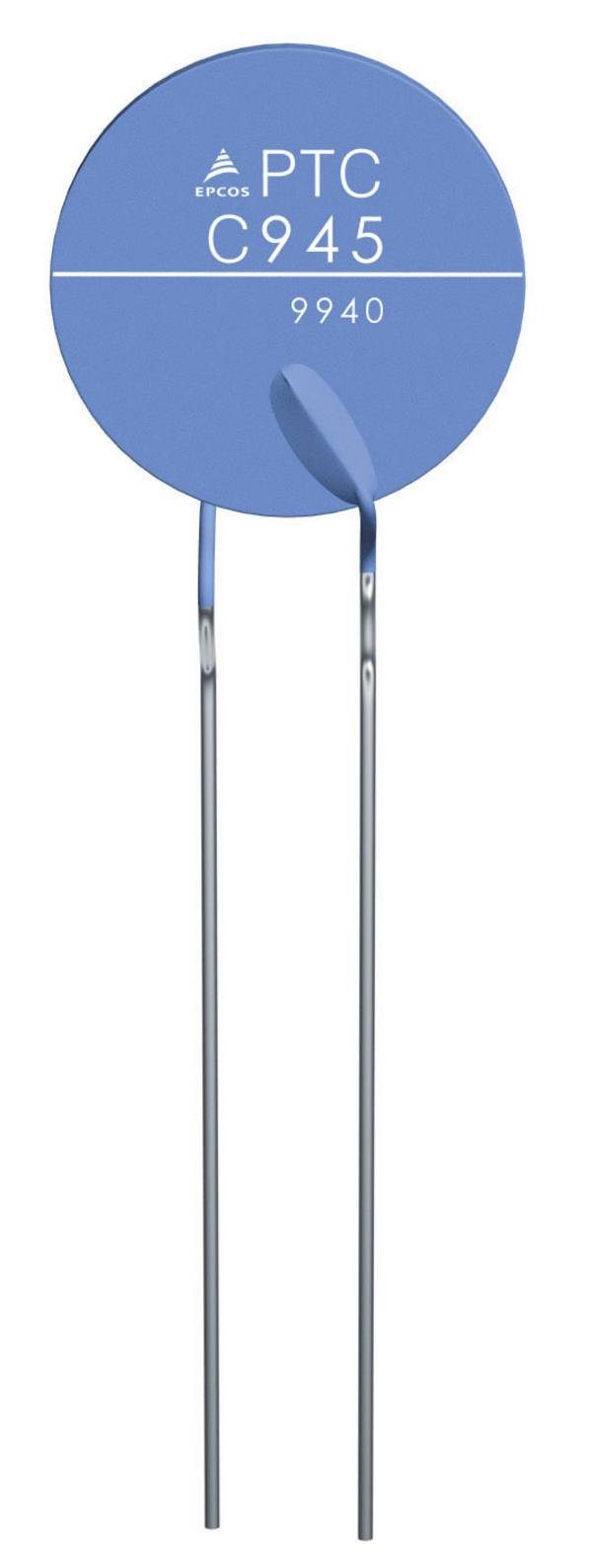

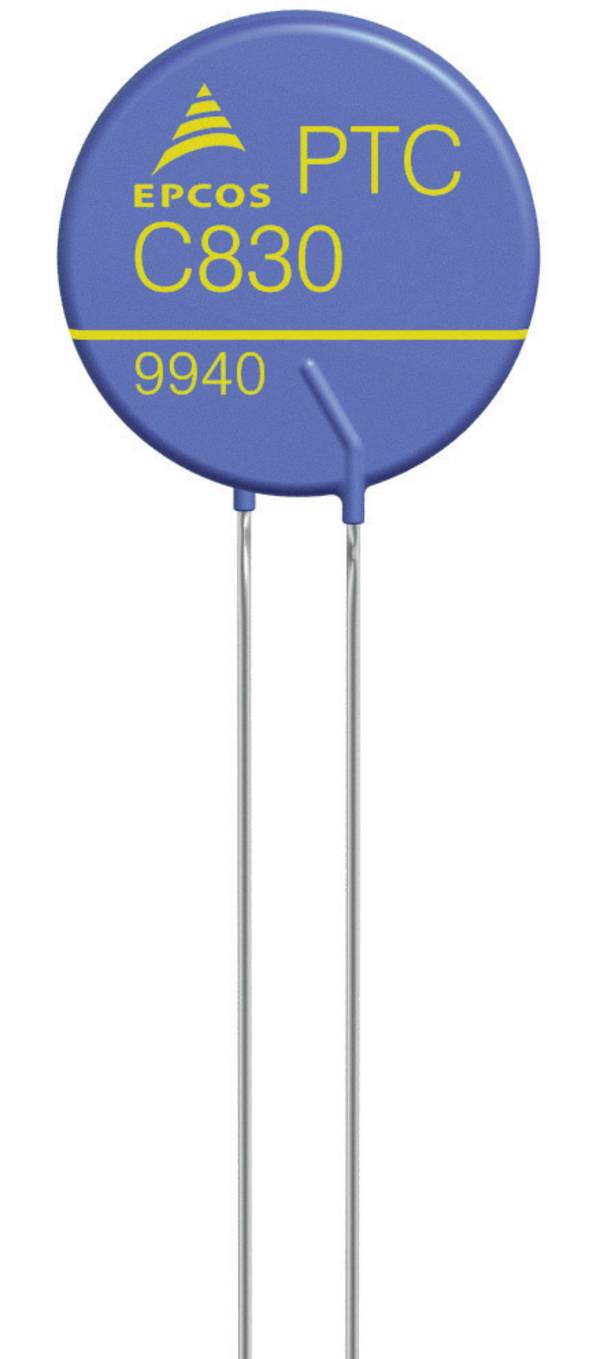

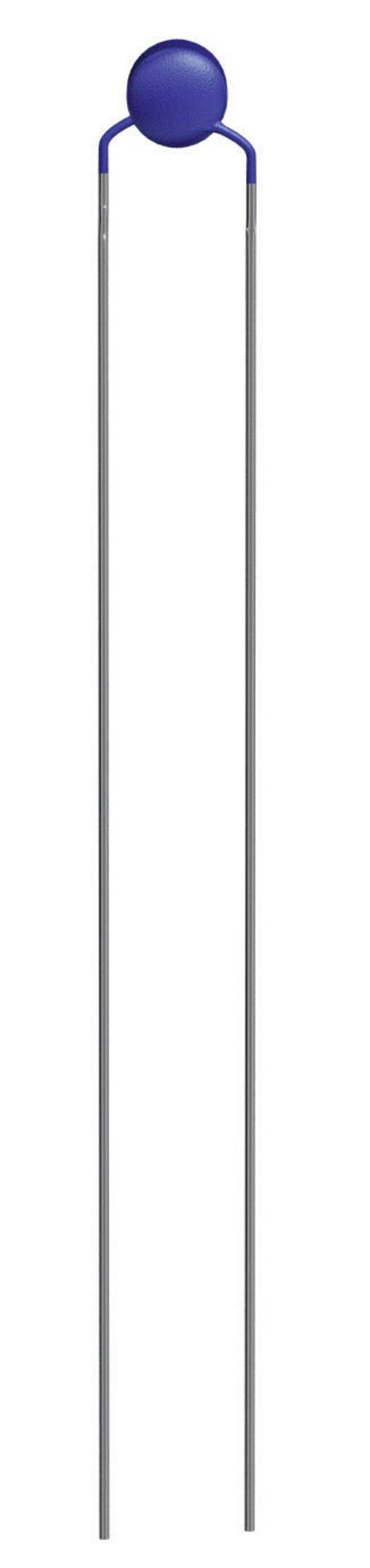

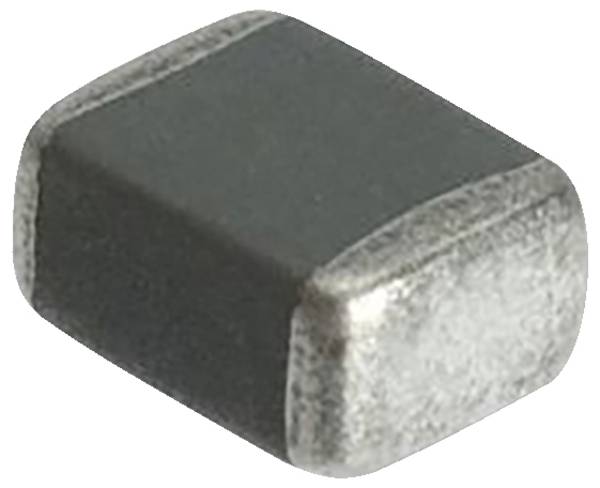

Ptc Thermistoren

Voor gebruik als temperatuursensor moet de invloed van zelfverhitting en de elektrische veldsterkte (varistoreffect) verwaarloosbaar zijn. Een richtwaarde voor de elektrische veldsterkte is 1 volt per millimeter. Daarom is een typische meetspanning maximaal 7 volt.

De basisschakeling voor temperatuurmeting is de spanningsdeler. Hier wordt de spanningsval over de PTC-thermistor geëvalueerd. Voor continue temperatuurmeting wordt het signaal zodanig versterkt dat het overeenkomt met het ingangsspanningsbereik van een downstream analoog-digitaalomzetter. Voor de bewaking van een willekeurige temperatuurwaarde wordt het signaal via een comparator vergeleken met een referentiespanning.

In tegenstelling tot de referentiespanning wordt de bewaking van de algemene temperatuur bereikt door de keuze van de thermistor. In dit geval is het gebruik van een comparator niet nodig, aangezien de PTC-thermistor rechtstreeks in de te beveiligen schakeling kan worden geïntegreerd.

Als meerdere PTC-thermistoren in serie zijn geschakeld, kunnen zij als sensoren voor temperatuurbewaking worden samengevoegd. Deze wordt bijvoorbeeld gebruikt in een ster- of driehoekschakeling voor temperatuurbewaking van de afzonderlijke fasen.

In deze functie dient de thermistor als een overstroombeveiliging om de stroom te onderbreken of als een stroombegrenzer om deze te dempen. De PTC-thermistor wordt in serie geschakeld met de te beveiligen belasting.

Zelfverhitting:

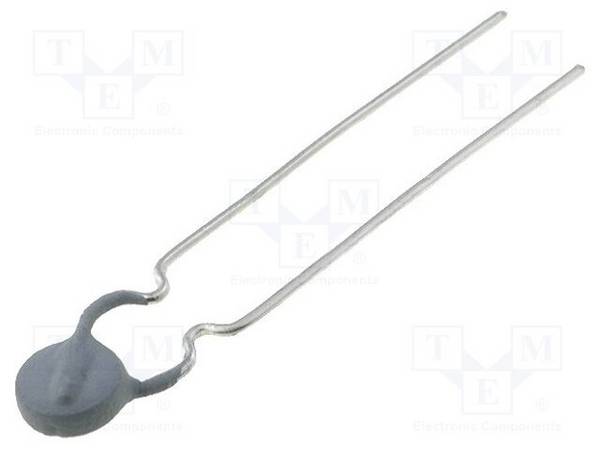

Een te sterke stroom verhit de PTC thermistor. Als de hoge impedantie wordt bereikt, wordt de stroom beperkt. Voor dit doel geoptimaliseerde componenten kunnen de stroom volledig stoppen. Ze werken praktisch als een zekering die zichzelf reset als hij afkoelt. Dit type overspanningsbeveiliging wordt bijvoorbeeld gebruikt om aansluitingen in meet- of communicatieapparatuur te beschermen tegen foutieve spanningen.

Externe verwarming:

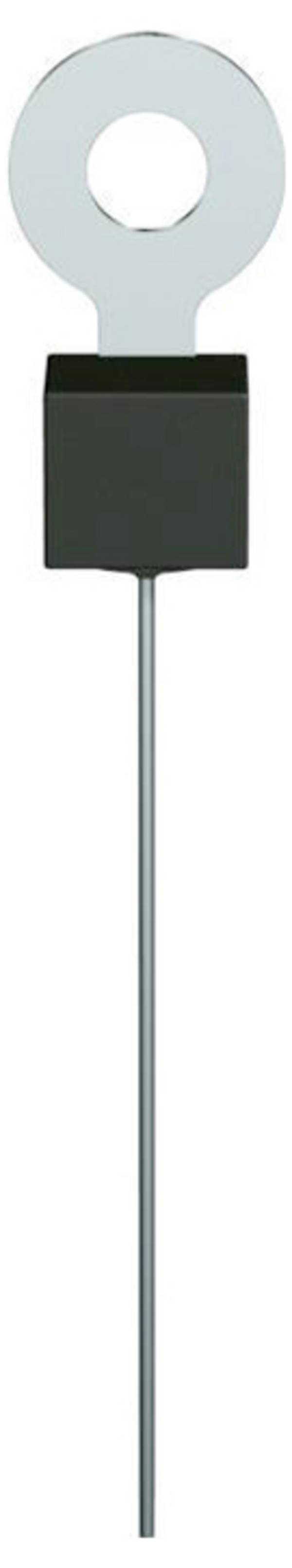

Een PTC-thermistor wordt bevestigd aan een te bewaken apparaat. Als deze te heet wordt, neemt de weerstand van de PTC-temperatuurvoeler toe totdat deze het hoge weerstandsbereik bereikt en zo de stroomtoevoer beperkt. Afhankelijk van het ontwerp wordt de PTC rechtstreeks in de wikkelingen van motoren of transformatoren geïntegreerd of op een koellichaam geschroefd.
