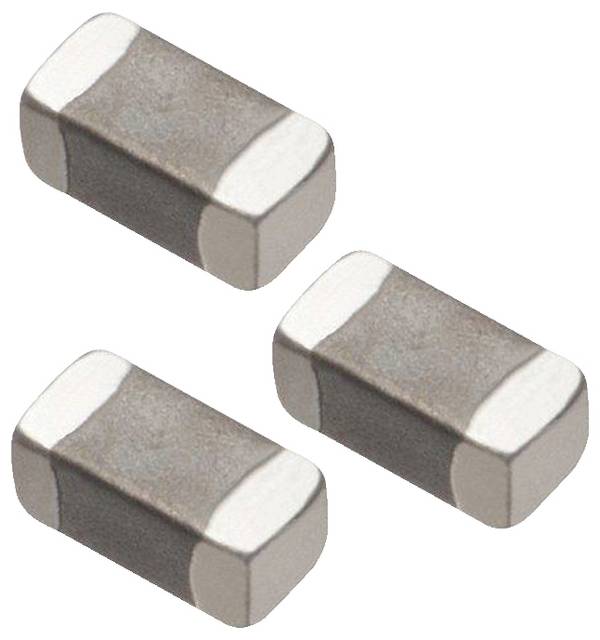

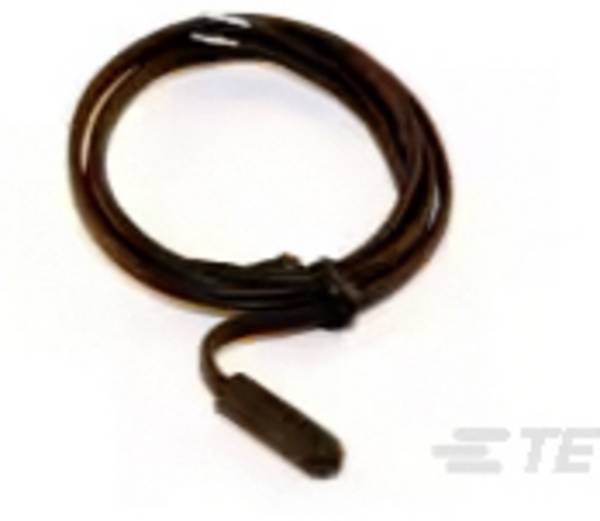

Ntc Thermistoren

De onbelaste hete geleider (externe verwarming)

De hete geleider is onbelast omdat er slechts kleine stromen lopen voor de meting. Dit is het geval wanneer de weerstandswaarde (weerstand in onbelaste toestand) niet meer dan +- 0,1 % verandert bij een verandering van de belasting. Er is dus bijna geen interne verwarming. Wanneer energie van buitenaf wordt toegevoerd, warmt het onderdeel op en neemt het geleidingsvermogen toe. Vanwege deze eigenschap zijn thermistors het middel bij uitstek voor temperatuurmeting. Zij worden vaak gebruikt als temperatuursensoren.

De NTC-weerstand wordt gemeten, zodat een temperatuurwaarde kan worden bepaald. De Arduino heeft een analoog-digitaal omzetter die gebruikt wordt om een spanning af te lezen. Daartoe wordt een tweede vaste referentieweerstand gebruikt die dezelfde weerstand heeft als die van de NTC.

De opstelling is in de vorm van een spanningsdeler. De vaste weerstand is verbonden met 5 volt en in serie met de NTC, die met massa is verbonden. De meetaansluiting voor de analoge pen A0 van de Arduino wordt afgetakt tussen de twee weerstanden.

De totale spanning wordt verdeeld tussen de NTC en de vaste weerstand. In de serieschakeling is de verhouding tussen de totale spanning en de totale weerstand dezelfde als de verhouding tussen de spanning op de afzonderlijke weerstand en zijn weerstandswaarde. De Arduino kan een spanning van 5 volt weergeven met een resolutie van 10 bits via de analoge pinnen. De spanning die op de NTC valt kan dus gemeten worden op de Arduino pin A0.
