Een nieuwe kijk op bedrading.
De status quo als uitdaging...
De machine- en apparatenbouw staat momenteel voor grote uitdagingen door het tekort aan gekwalificeerd personeel. Bestaande vakmensen moeten vaak taken op zich nemen die tegenwoordig aanzienlijk sneller uitgevoerd zouden kunnen worden. Zeker bij het bedraden van motorbeveiligingsschakelaars en magneetschakelaars is er een aanzienlijk optimalisatiepotentieel. De wijdverbreid toegepaste schroeftechniek vergt veel tijd. Alternatieven zoals veerklem- en push-in-technologieën bieden weliswaar een snellere oplossing, maar zijn voor onervaren personeel en robots slechts beperkt geschikt. Deze alternatieven zijn lastiger te hanteren en niet geschikt voor alle kabeltypen. Bovendien geven ze slechts beperkte feedback over de correcte aansluiting.
Ons antwoord...
Met meer dan 100 jaar ervaring op het gebied van motorbeveiliging en magneetschakelaars presenteren wij nu de nieuwe generatie TeSys Deca met Snap-In-technologie! Dankzij intuitief bedienbare en innovatieve aansluitklemmen maken deze een gereedschapsvrije, elektrische aansluiting mogelijk in slechts één seconde per geleider. Dit levert een tot 96 procent snellere verbinding op in vergelijking met traditionele methoden. De robuuste veerklemmen zijn zo ontworpen dat ze ook bij sterke trillingen niet losraken en niet hoeven te worden aangedraaid. De Snap-In-klemmen klikken met een duidelijke klik vast zodra de geleider correct is geplaatst, en bieden akoestische, haptische en optische feedback. Dit waarborgt een snelle en betrouwbare bedrading die ook door robots in de geautomatiseerde paneelbouw kan worden uitgevoerd. Zowel flexibele als stijve geleiders kunnen zonder adereindhulzen worden aangesloten, en speciale meetpunten maken een functiecontrole mogelijk.

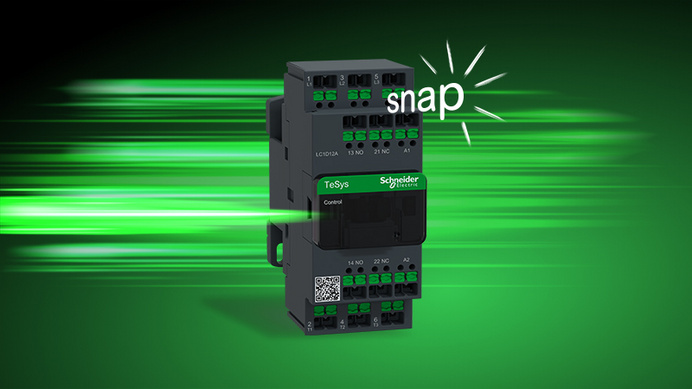

In een oogwenk!
De baanbrekende klikverbindingstechnologie biedt aanzienlijke tijdsbesparing tijdens het bedradingsproces. Het stelt zowel niet-gespecialiseerd personeel als robots in staat om foutloze elektrische verbindingen te maken. Dankzij gereedschaploze montage met één hand, duidelijke feedbackmechanismen en het feit dat er geen onderhoud nodig is, wordt het gehele bedradingsproces sterk vereenvoudigd. Dit maakt een snelle, efficiënte en veilige inbedrijfstelling van systemen mogelijk.
TeSys Snap-In | Productoverzicht
TeSys Deca Power GV2
Motorbeveiligingsschakelaars
Bescherming tegen overbelasting, kortsluiting en fase-uitval om oververhitting en schade te voorkomen
TeSys Deca Control LC1D
Vermogensschakelaars
Voor het schakelen en onderbreken van grote stromen in de elektrotechnische industrie
TeSys Deca CAD
Hulpcontactoren
Voor automatiserings- en regeltechnologie voor het schakelen van kleine stromen of besturingssignalen
TeSys Snap-In
TeSys Snap-In
De innovatieve Snap-In-aansluittechniek maakt een tijdbesparende, gereedschapsloze installatie mogelijk die intuïtief en uiterst eenvoudig is. Dit vermindert niet alleen de montagetijd, maar ook de risico's op letsel aanzienlijk. Juist op moeilijk bereikbare plaatsen blijkt de flexibiliteit van het systeem een echte troef te zijn. Bovendien profiteert u van lagere kosten doordat u niet meer hoeft te investeren in gereedschap en onderhoud. Efficiënt, veilig en duurzaam – perfect afgestemd op uw behoeften.
Staat bij levering
Het apparaat wordt geleverd met een voorgespannen veer. De positie van de pushstop geeft de schakelstatus van het voorgespannen opspanpunt aan.
Bedrading
Het insteken van de gestripte draad in het aansluitpunt is eenvoudig en veilig, zonder dat er extra voorbereiding nodig is.
Vergrendelig
Wanneer de draad de aanslag raakt, ontgrendelt de veer en wordt de draad geklemd. De verandering van de positie van de trigger gaat vergezeld van een duidelijke klik.
Kabels losmaken
Begin met het resetten van alle knoppen met een schroevendraaier van 2,5 - 3,5 mm. U kunt dan eenvoudig met één hand de draden van de klemmen verwijderen.
Vergelijking van aansluittechnieken
| Type aansluiting | Flexibele draad zonder eindhuls | Is bedrading zonder gereedschap mogelijk? | Weergave van de aansluitstatus | Onderhoudsvrije aansluiting | Is het mogelijk om met één hand de bedrading los te koppelen? |
|---|---|---|---|---|---|
| Snap-In | Ja | Ja | Ja | Ja | Ja |
| Push-In | Ja | - | - | Ja | - |
| Veerklemmen | Ja | - | - | Ja | - |
| Schroef | - | - | - | - | - |

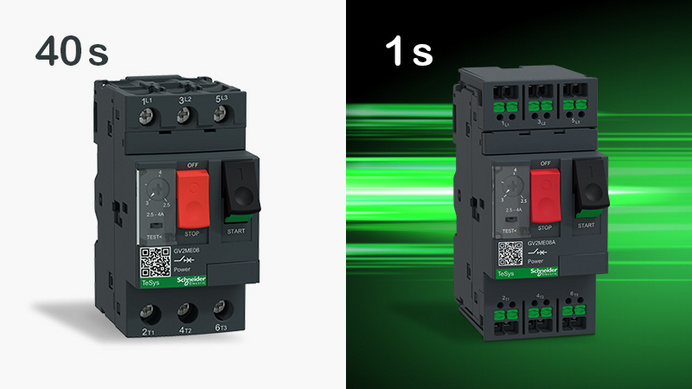

Meer tijd voor wat er echt toe doet – in een handomdraai!
De eenvoudige bedradingsmethode maakt het niet alleen mogelijk voor leken of geautomatiseerde systemen om moeiteloos draden op de klemmen aan te sluiten, maar verkort ook de benodigde tijd aanzienlijk. Met de kliktechnologie kan een geleider in slechts twee seconden worden aangesloten. Dat is een tijdsbesparing van 96 procent vergeleken met ongeveer 30 seconden voor schroefverbindingen. Vergeleken met veerklemmen en insteeksystemen is bedrading met kliksystemen bovendien tot 88 procent sneller.
| Type aansluiting | Voorbereiding voor het strippen | Voorbereiding van het draaduiteinde | Aansluittijd | Volledige bedradingstijd |
|---|---|---|---|---|
| Snap-In | 1 s | Niet nodig 11 s | 1 s zonder AEH* 1 s met AEH* | 2 - 12 s zonder AEH* 2 - 12 s met AEH* |
| Push-In | 1 s | Niet nodig 11 s | 6 s zonder AEH* 2 s met AEH* | 7 - 18 s zonder AEH* 3 - 14 s met AEH* |
| Veerklemmen | 1 s | Niet nodig 11 s | 6 s zonder AEH* 2 s met AEH* | 7 - 18 s zonder AEH* 3 - 14 s met AEH* |
| Schroef | 1 s | 11 s | 18 s | 30 s |
*AEH = Adereindhuls
Het maakt zijn belofte waar – in een oogwenk!

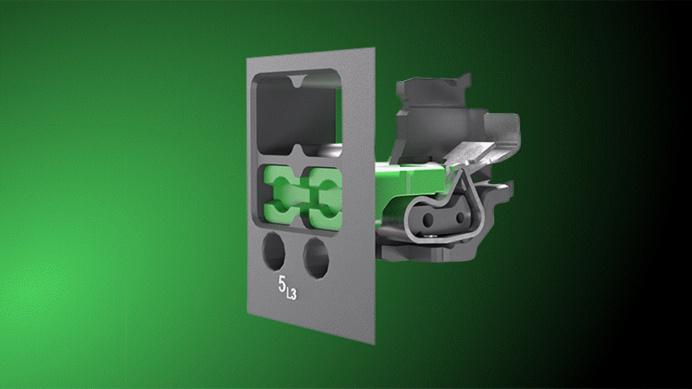

Een belangrijk kenmerk van de nieuwe klikverbindingstechnologie is de volledig onderhoudsvrije werking. De gebruikte veren oefenen zo'n sterke druk uit dat de contacten niet losraken, zelfs niet bij zware schokken of trillingen. Dit maakt de uitzonderlijk robuuste klemmen ideaal voor schakelkasten in veeleisende omgevingen of op moeilijk bereikbare plaatsen voor elektrische distributie. Typische toepassingen zijn onder andere spoorvervoer, bouwmachines en veeleisende industriële omgevingen. Gebruikers kunnen vertrouwen op een elektrische verbinding die defecte bedrading voorkomt, zelfs onder extreme omstandigheden. Dit elimineert de noodzaak voor langdurig onderhoud of zelfs operationele stilstand als gevolg van losse verbindingen.

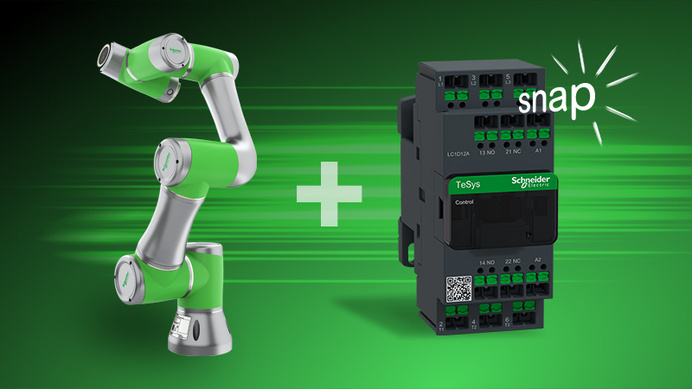

Ready-to-Robot – in a snap!
Het innovatieve klikbare aansluitblok is speciaal ontworpen voor een geautomatiseerde toekomst en is daarom "Ready-to-Robot". Een collaboratieve robot – zoals de Lexium cobot van Schneider Electric – kan de benodigde bedradingstaken uitvoeren. De robotarm steekt de geleider eenvoudig in de bijbehorende opening. Duidelijke audiovisuele feedback tijdens het insteken zorgt ervoor dat een robot met de juiste sensoren optimaal contact kan garanderen. Wilt u uw processen automatiseren? Onze experts helpen u graag verder met uw projectaanvraag.
