Interessante feiten over on-board spanningsconnectoren voor auto's
-
Wat zijn ingebouwde spanningsconnectoren voor auto's?
-
Welke boordconnectoren voor voertuigen zijn verkrijgbaar bij Conrad?
-
FAQ - Veel gestelde vragen over auto-on-board spanningsconnectoren
Wat zijn ingebouwde spanningsconnectoren voor auto's?
Verschillende boordspanningsconnectoren worden gebruikt om verschillende verbruikers aan te sluiten op het boordspanningsnet van een motorvoertuig. Er moet een basisonderscheid worden gemaakt tussen connectoren die worden gebruikt in bestaande plug-in-apparaten en connectoren die achteraf kunnen worden gemonteerd in een motorvoertuig. De gebruikte materialen zijn zo gekozen dat ze bestand zijn tegen de vaak hogere thermische belastingen van motor- of uitlaatgaswarmte of zonnestraling, evenals de mechanische uitdagingen veroorzaakt door trillingen of schokken.
Er zijn twee soorten auto-on-board spanningsconnectoren:

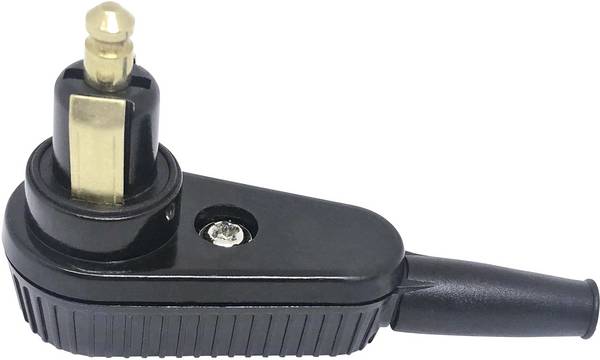

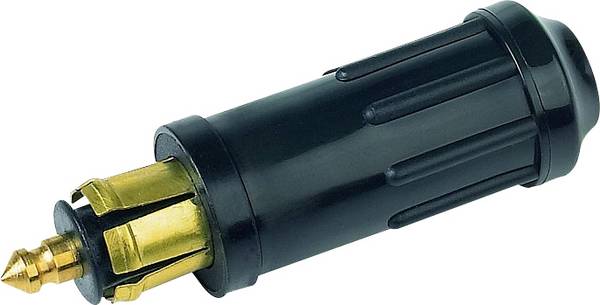

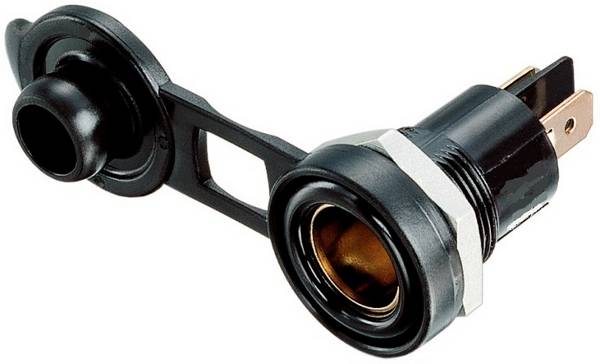

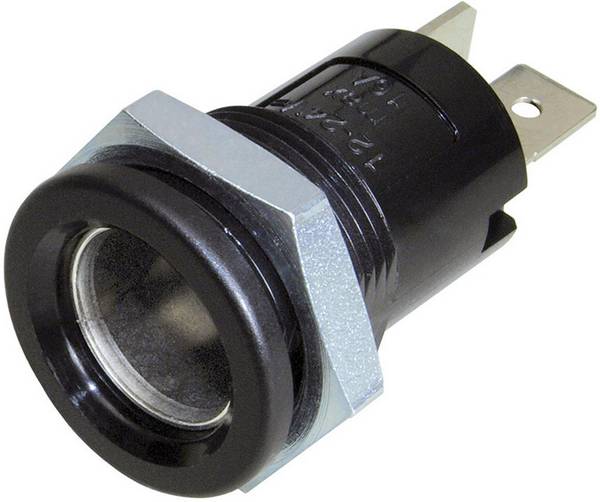

- Autocontactdoos volgens DIN ISO 4165 met een diameter van 12 millimeter: Door zijn constructie wordt er een betrouwbaarder contactgedrag aan toegeschreven. Er zijn adapters van deze auto-on-board spanningsconnectoren naar de hieronder vermelde volgens SAE.

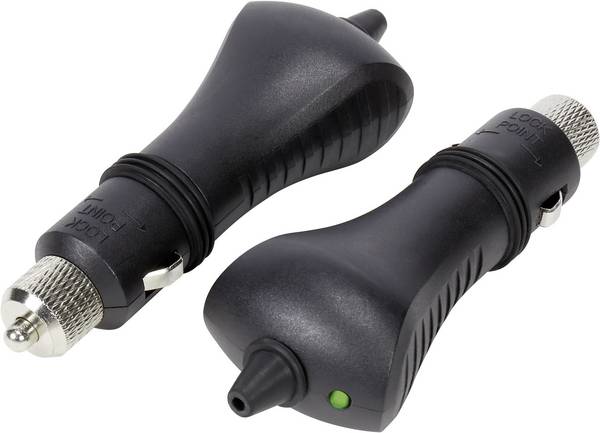

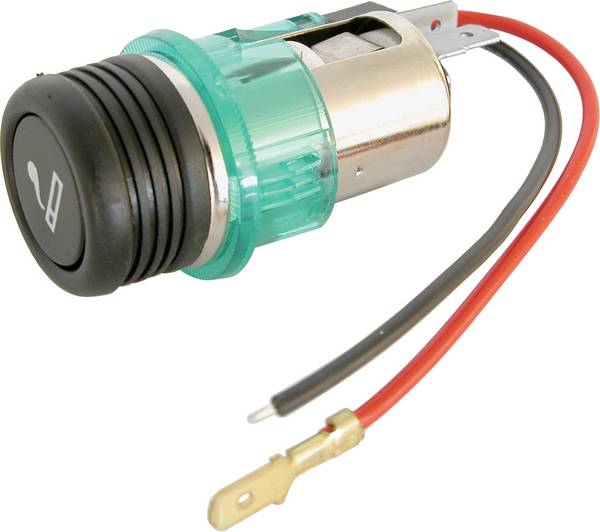

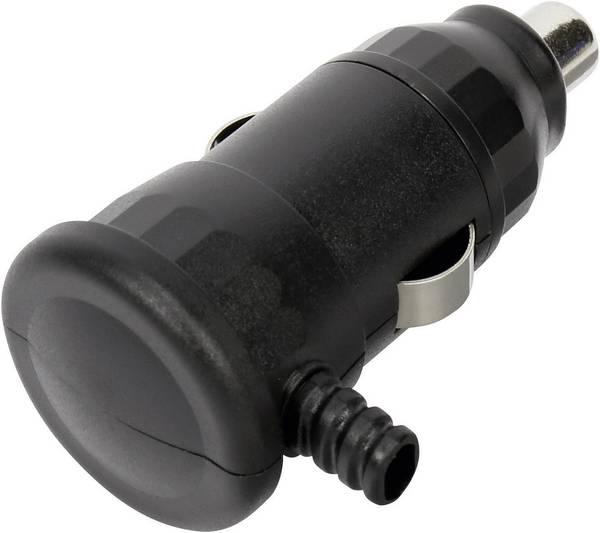

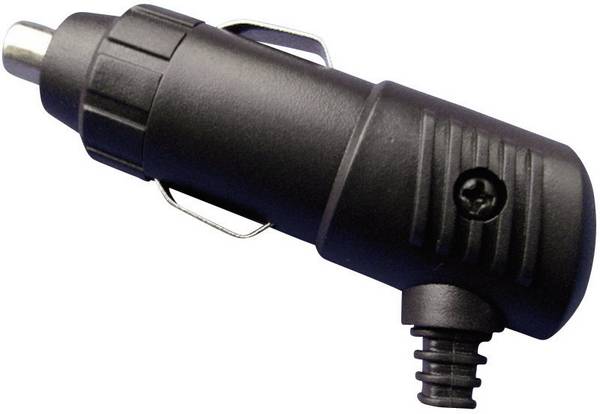

- Autostekker volgens SAE J563 met een diameter van circa 21 millimeter, de zogenaamde sigarettenaansteker. Hier zijn twee typen vastgesteld: maat A in voornamelijk Amerikaanse auto's en maat B in Europese auto's. De plugdiameter van B is ongeveer 0,4 millimeter groter dan die van A.
Met ruimtebesparende elektronische oplossingen in de behuizingen van de auto-on-board spanningsconnectoren is hun gebruik in boordnetwerken met verschillende spanningen (bijvoorbeeld 12 of 24 volt met automatische detectie of schakelbaar) mogelijk.

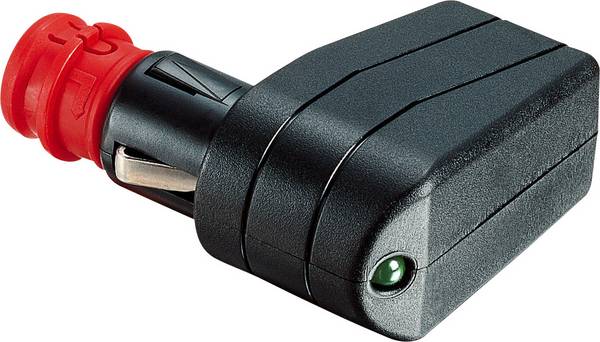

Er zijn veel speciale uitvoeringen, bijvoorbeeld stekerbehuizingen om in de bekerhouder te steken, apparatuur met leds voor de batterijstatus van het voertuig en met een aparte zekering in de stekker. Ook hier zijn er symboolafdrukken (sigaretten) zodat je bij aanschaf van een niet-rokende gebruikte auto een dummy plug in de sigarettenaansteker kunt vervangen door een werkende.
De automotive on-board spanningsconnector wordt aangesloten op het on-board spanningsnetwerk voor latere installatie door middel van platte pluggen, schroeven of solderen.
Voor sommige on-board spanningsconnectoren voor auto's zijn gegevensbladen van de fabrikanten beschikbaar om te downloaden op de betreffende productpagina. Deze zijn met name relevant met betrekking tot de inbouwmaten, het actuele draagvermogen en het temperatuurbereik op de plaats van gebruik in het motorvoertuig.
Welke boordconnectoren voor voertuigen zijn verkrijgbaar bij Conrad?
De spanningsconnectoren aan boord van het voertuig kunnen worden geselecteerd volgens:

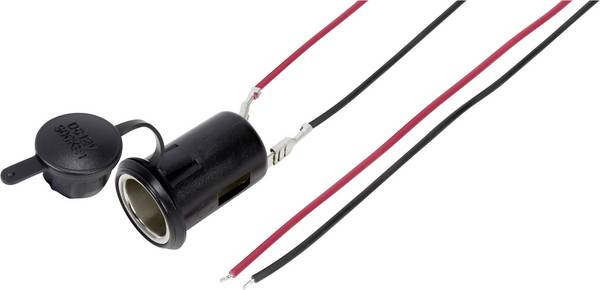

- maximaal laadvermogen van 0,5 tot 20 ampère. Het bijzondere kenmerk is nul ampère, inclusief beschermkappen.
- verschillende verbindingen:

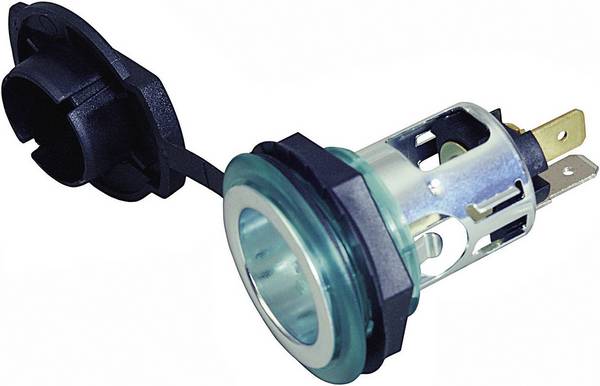

- 6,3 millimeter platte plug: Dit zijn meestal plug-in connectoren voor installatie of installatie

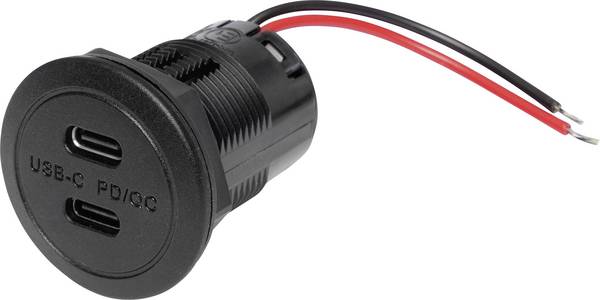

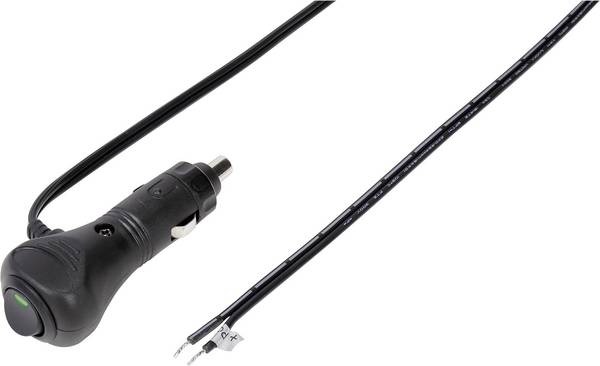

- Gestripte of open kabels
- Soldeercontacten voor permanente aanpassing of vervanging van defecte connectoren

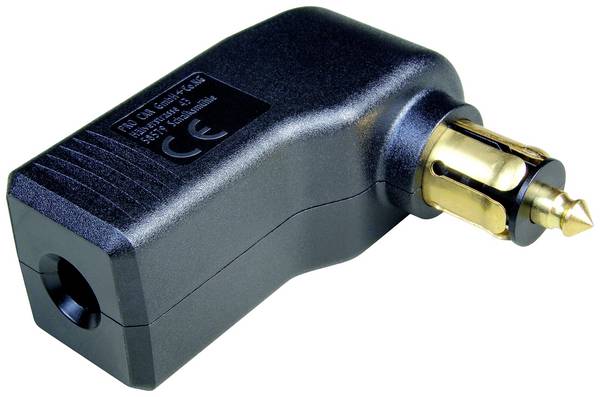

- Standaard connector: Verbinding met connectoren volgens DIN ISO 4165
- Ringkabelschoenen voor schroeven op de boordspanningsbron
- Schroef verbindingen als terminals of contacten in de connector

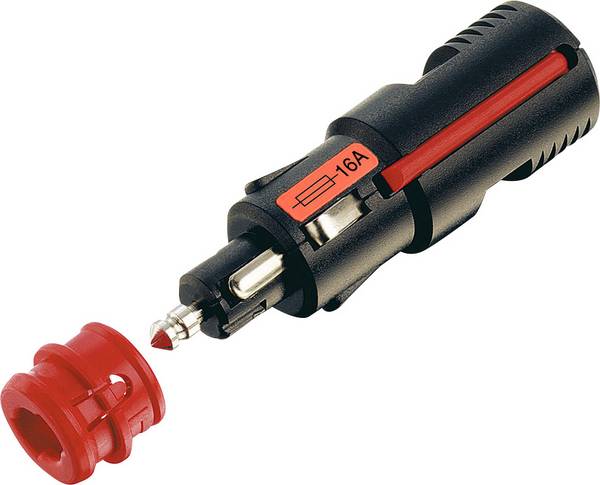

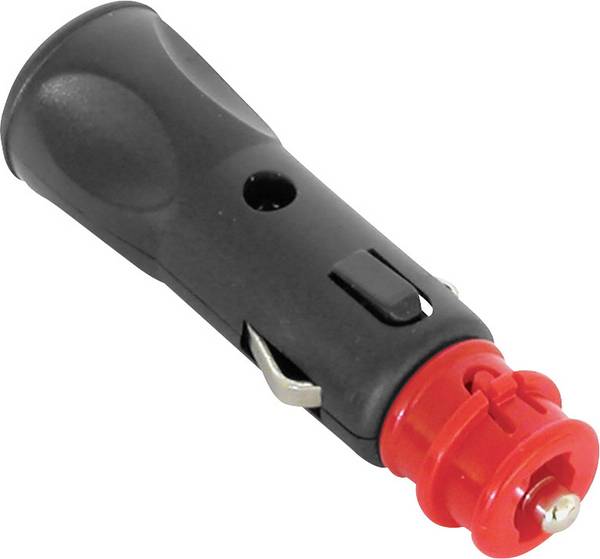

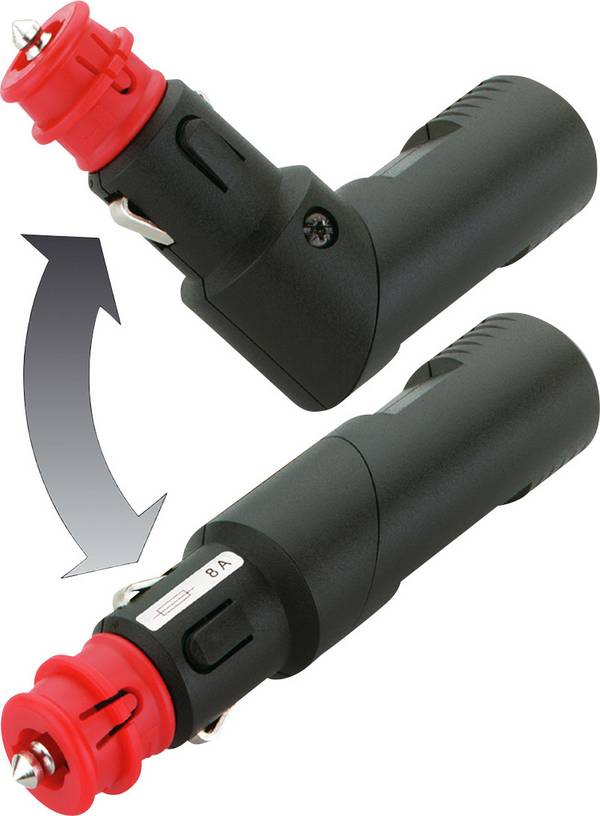

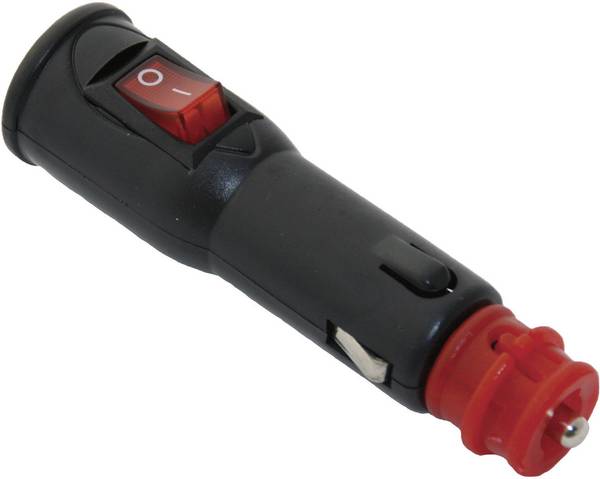

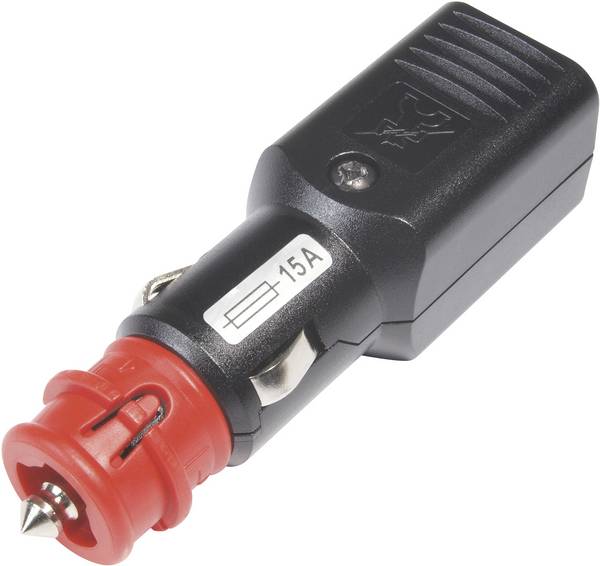

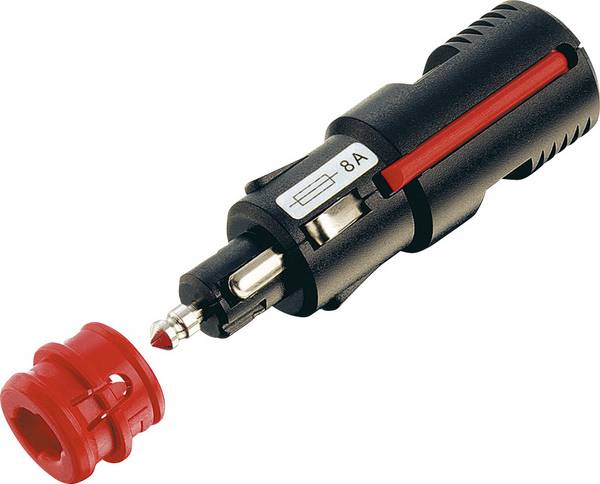

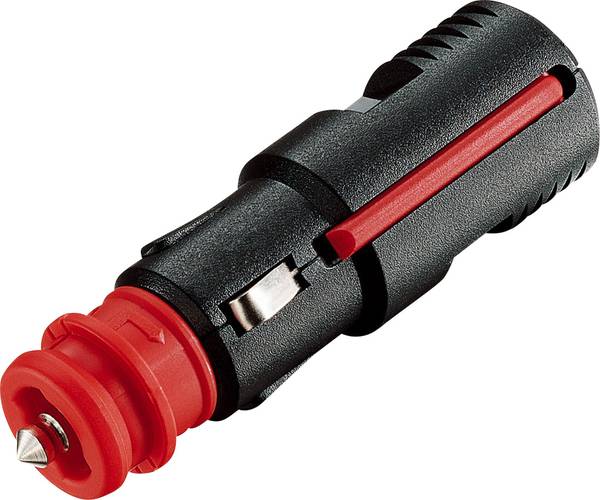

- Universele veiligheidsstekkers: Deze zijn voorzien van adapterstukken zodat ze met beide standaarden te gebruiken zijn.

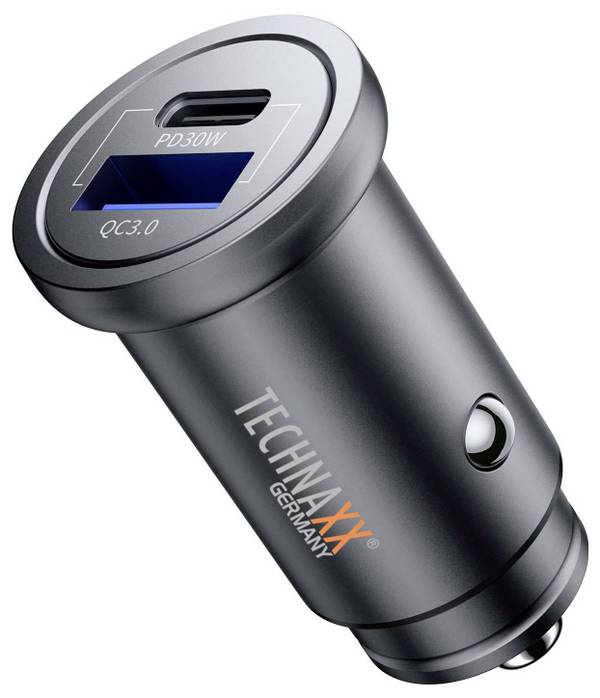

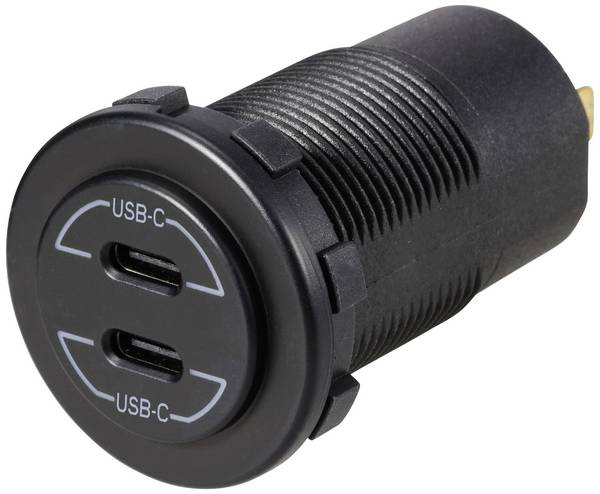

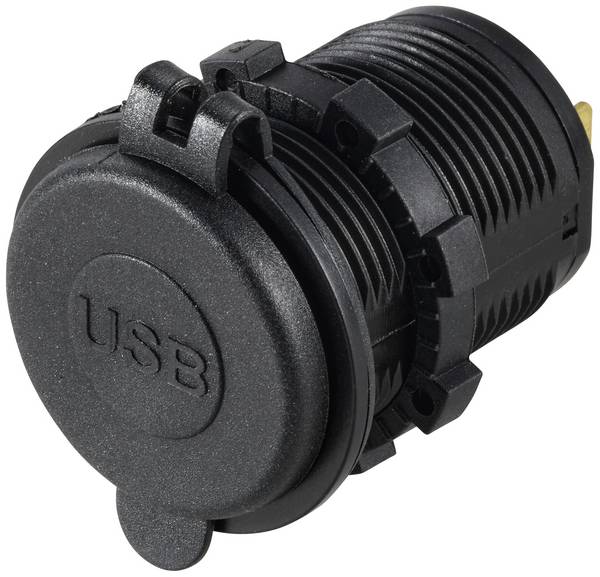

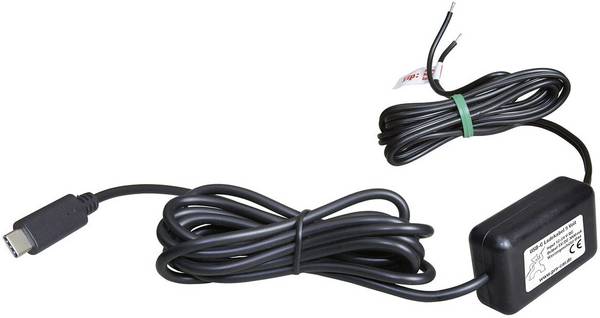

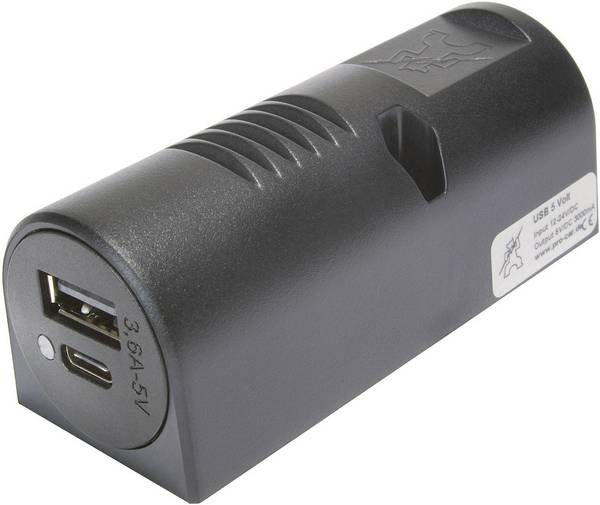

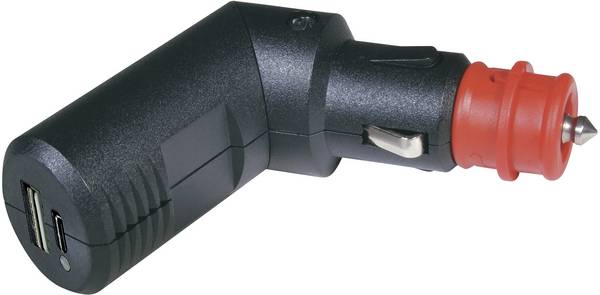

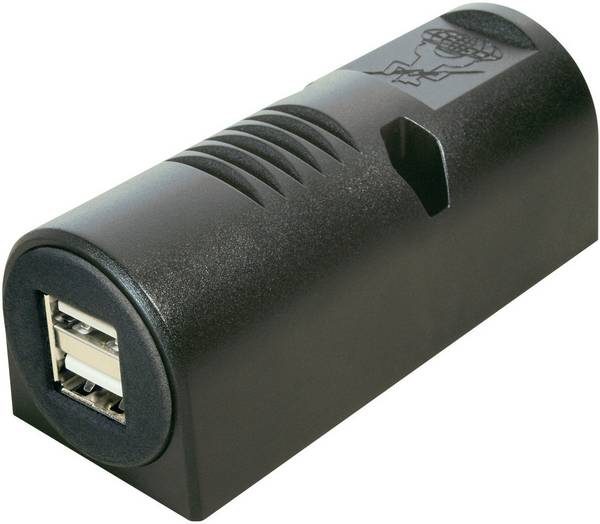

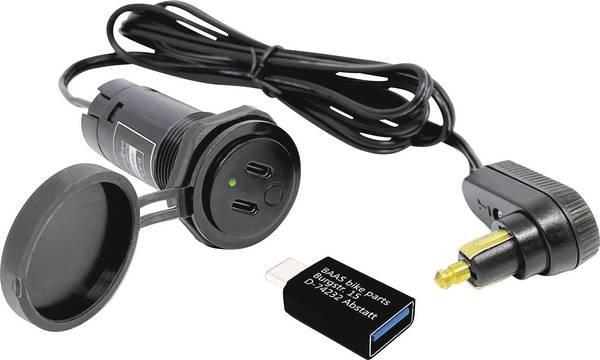

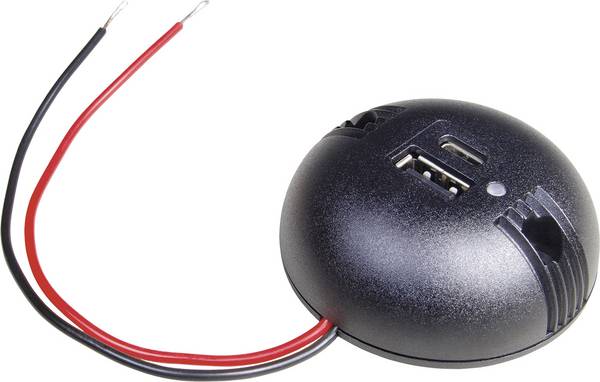

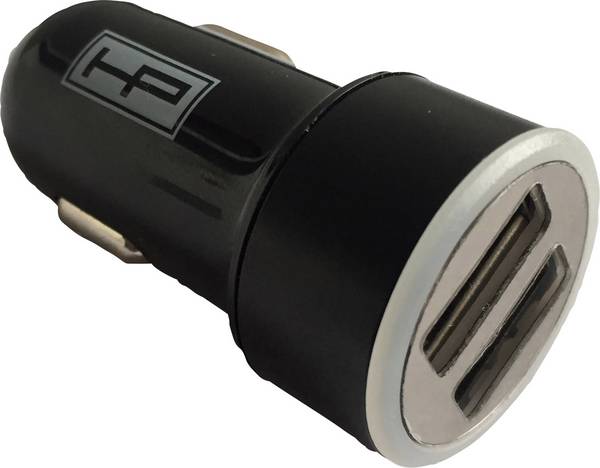

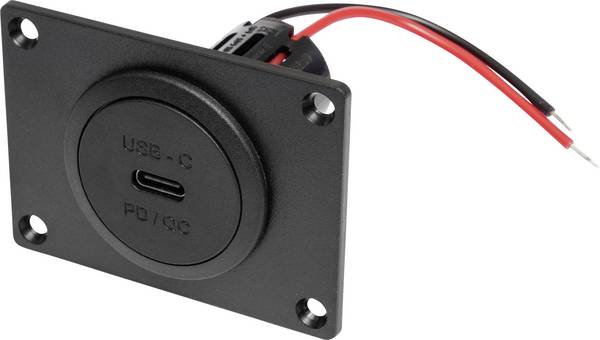

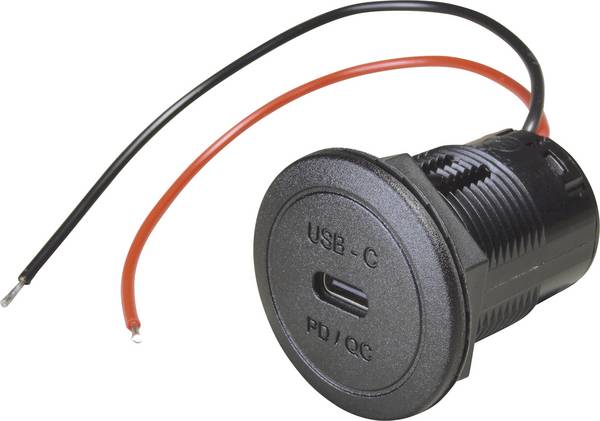

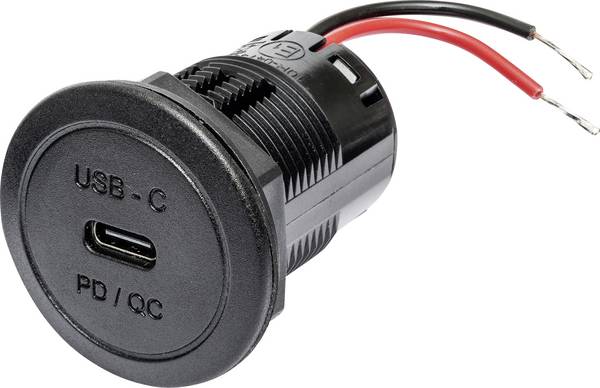

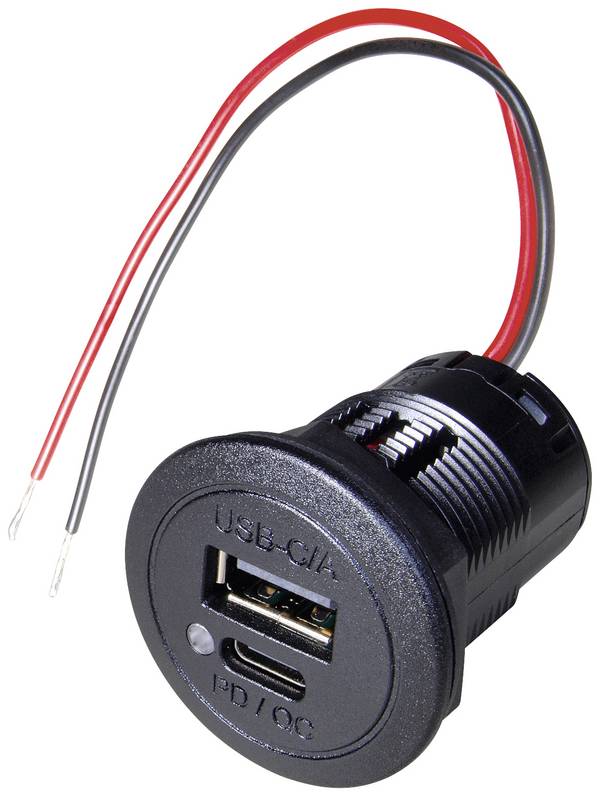

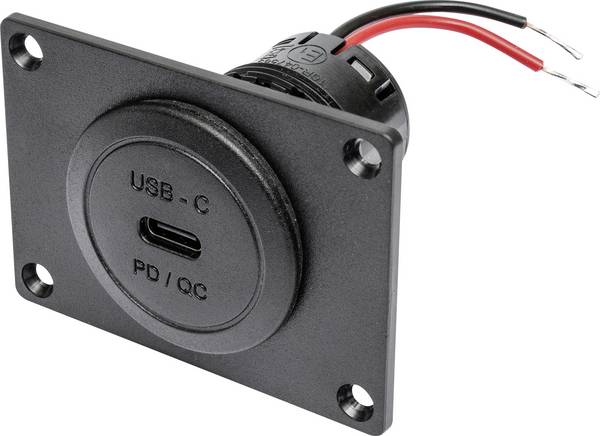

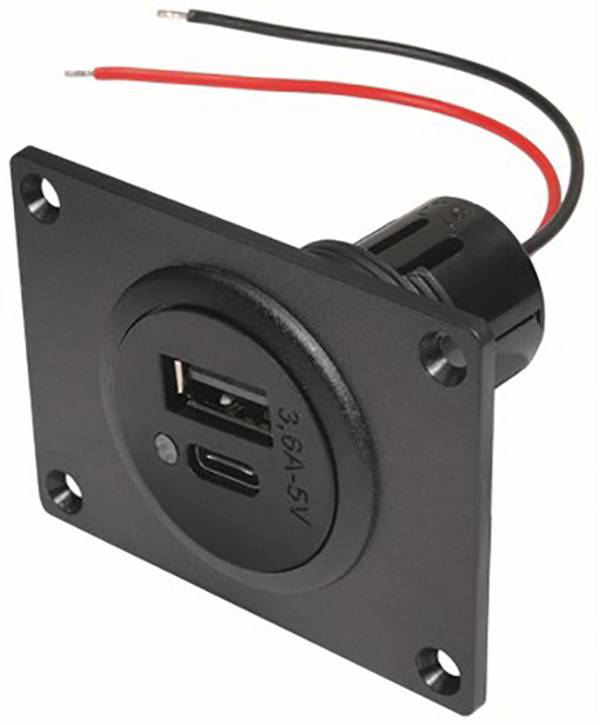

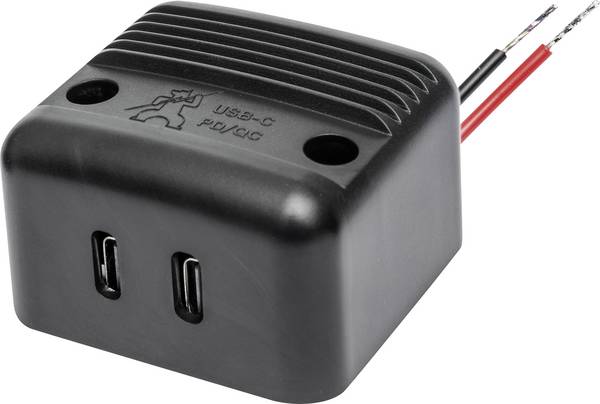

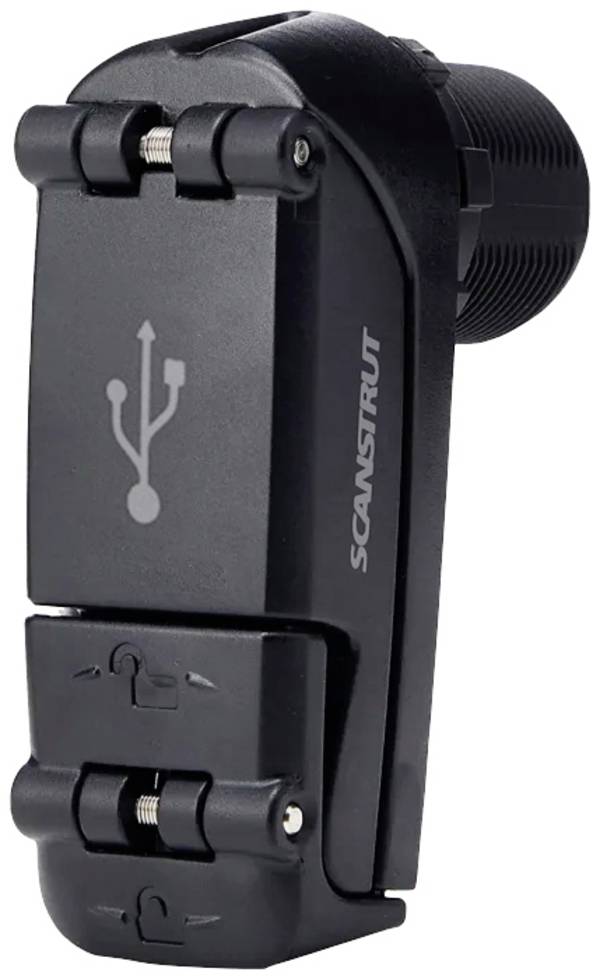

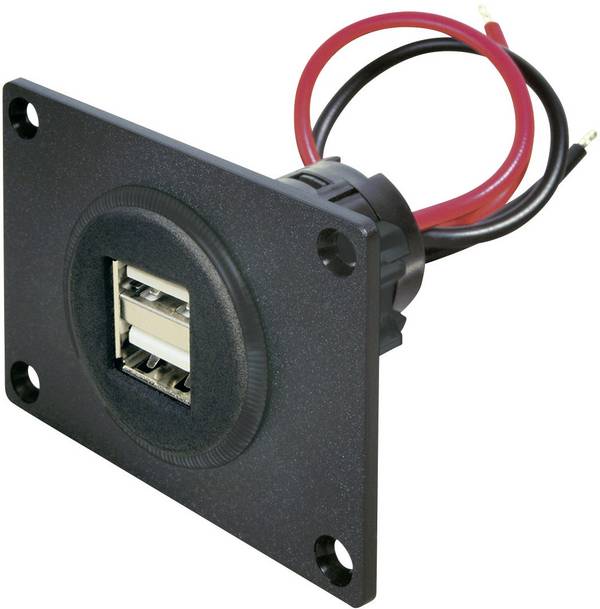

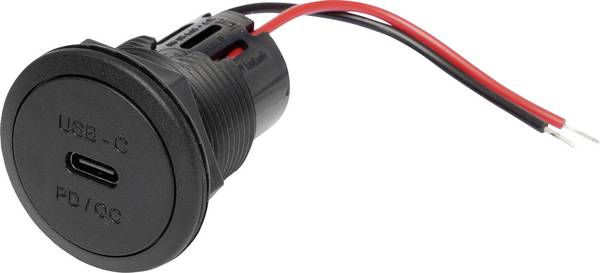

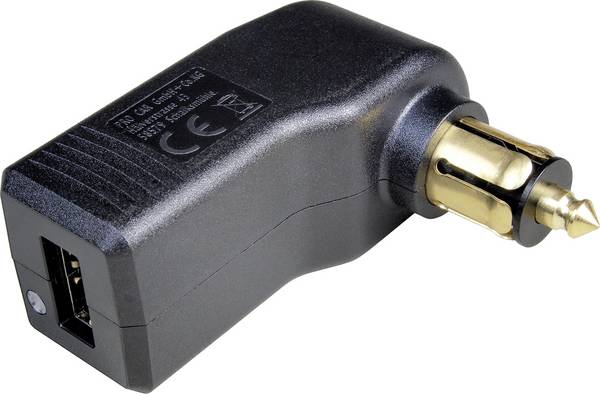

- USB-aansluiting met de mogelijkheid om apparaten te voorzien van een USB-aansluiting vanaf de sigarettenaansteker. Dit omvat ook een universele USB-adapter die op twee Apple- en twee mini-USB-poorten past.

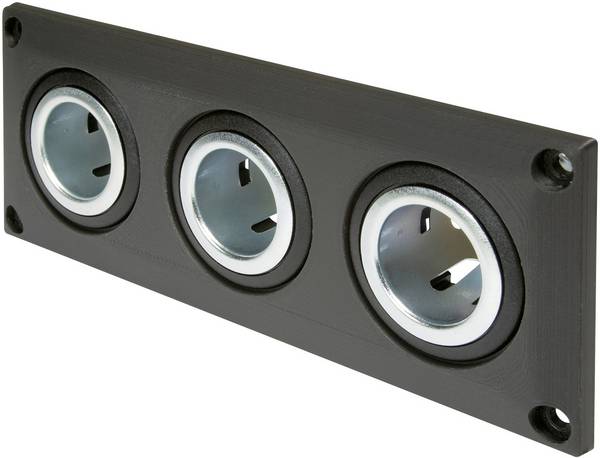

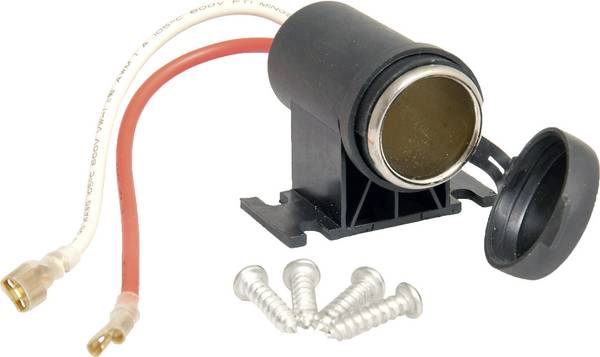

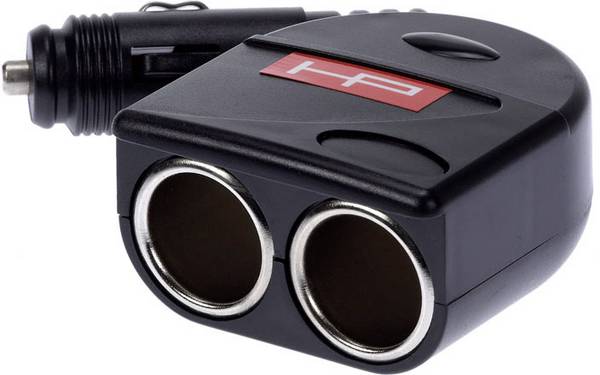

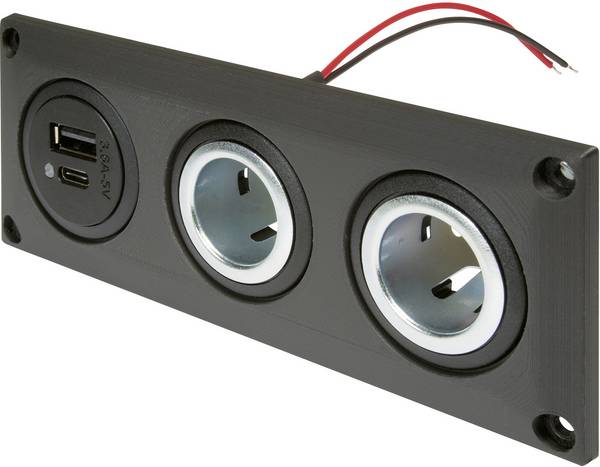

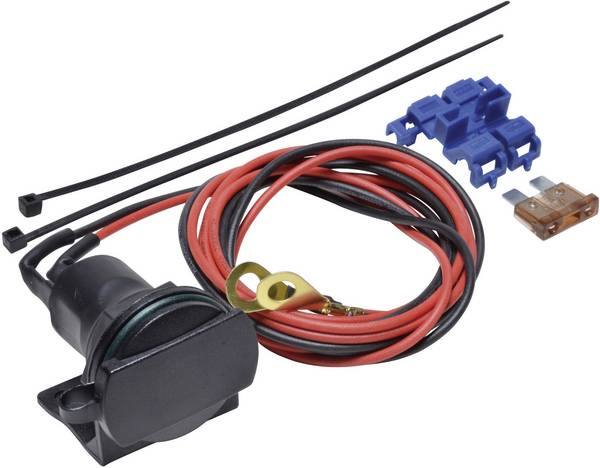

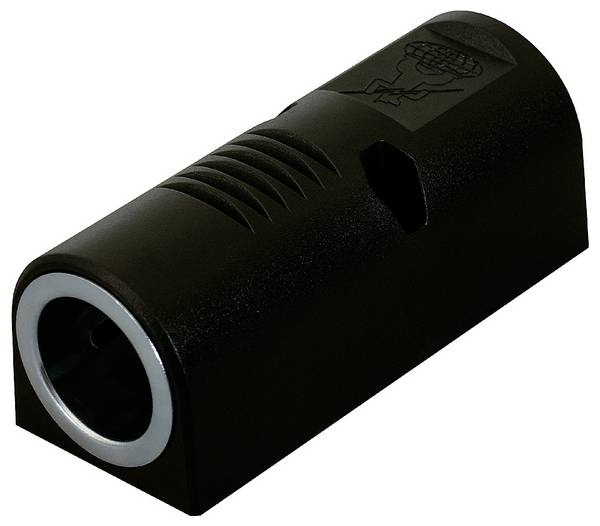

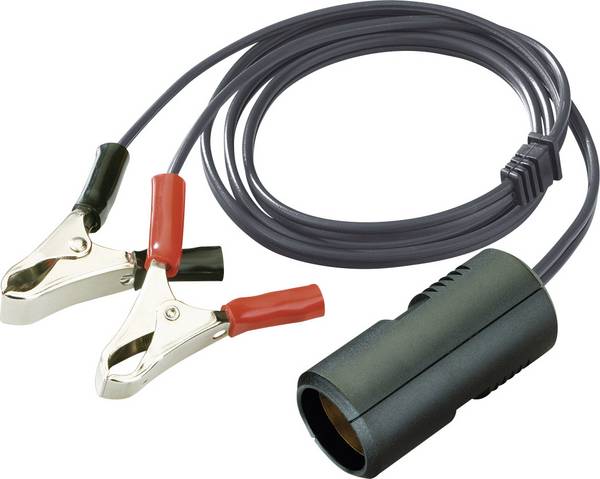

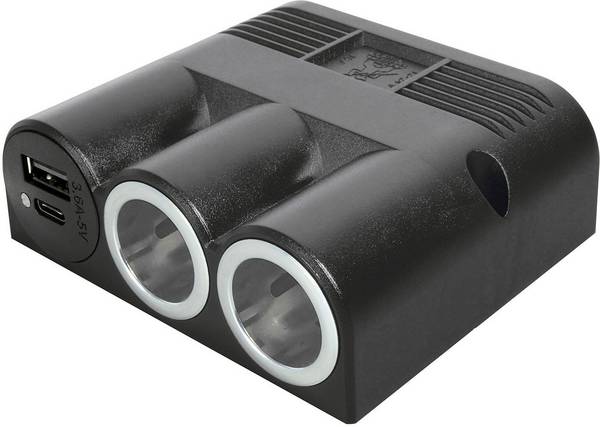

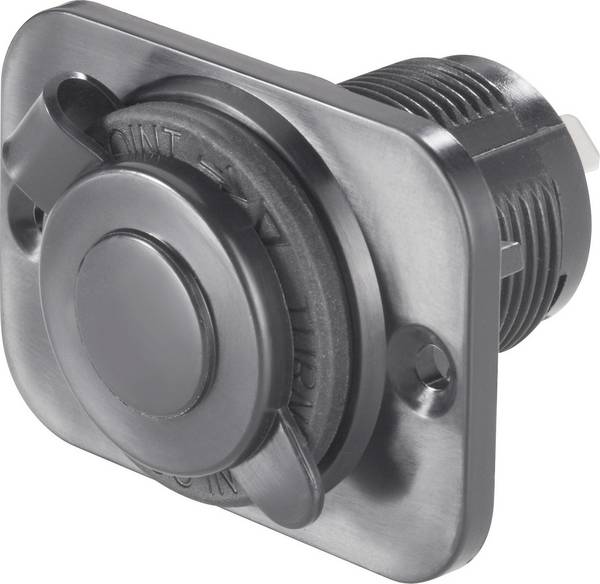

- Sigarettenaanstekeraansluiting: dit zijn meestal uitbreidingen of meerdere verdelers of universele connectoren die ook USB-uitgangen hebben. Er zijn ook versies met accupolen beschikbaar.

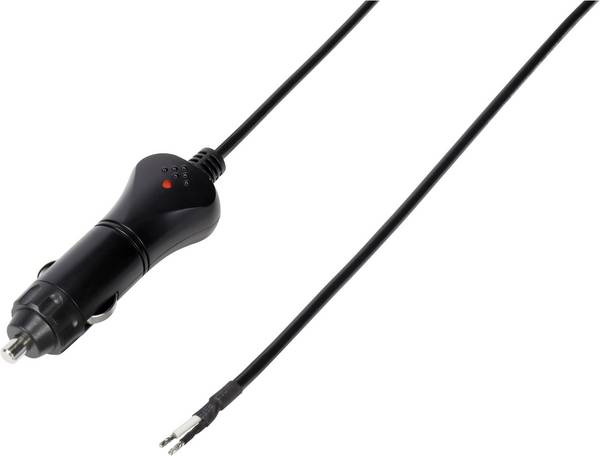

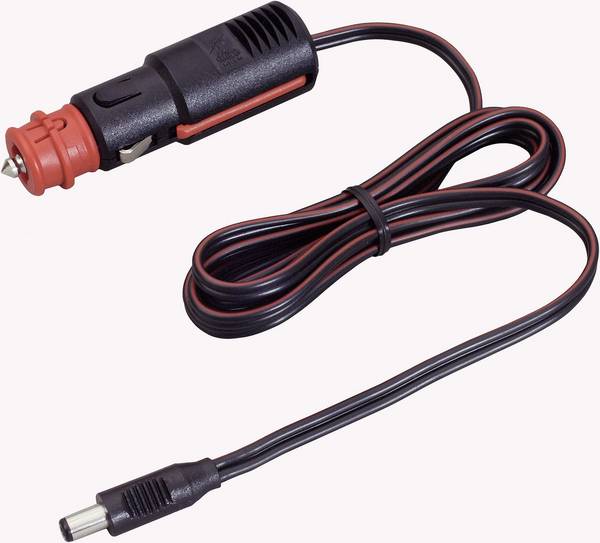

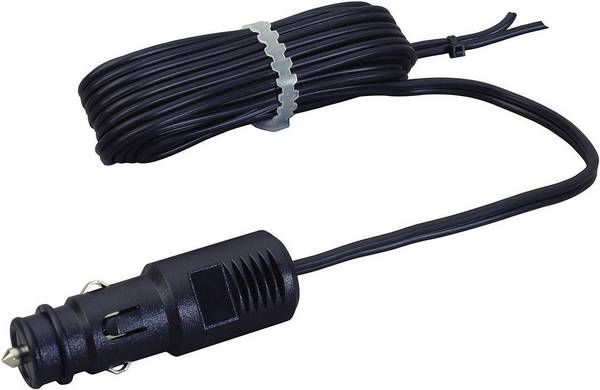

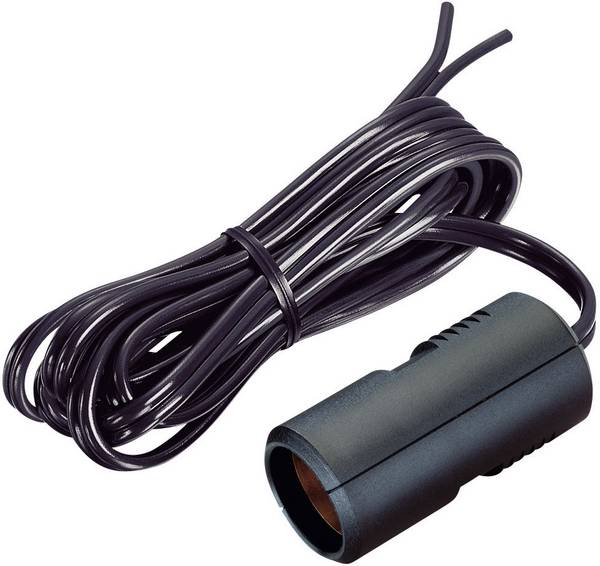

- Sigarettenaanstekerpluggen zijn ook verkrijgbaar als verleng- en distributiekabels, waarvan sommige worden gecombineerd met USB-uitgangen.
- Nieuwigheden en aanbiedingen, deels met RoHS -arme productie van vervuilende stoffen
- Beschikbaarheid van filialen
- Merken
FAQ - Veel gestelde vragen over auto-on-board spanningsconnectoren
Welke veiligheidsinstructies moeten in acht worden genomen voor boordconnectoren voor voertuigspanning?
- Houd er bij het hanteren of ombouwen van stekkerverbindingen van het elektrische systeem van het voertuig rekening mee dat werkzaamheden aan het elektrische systeem van het voertuig uitsluitend mogen worden uitgevoerd door getrainde specialisten. De relevante gezondheids- en veiligheidsvoorschriften van de auto-industrie moeten in acht worden genomen.
- Als u het elektrische systeem van het voertuig loskoppelt van de voertuigaccu, kunnen componenten in het voertuig worden beïnvloed die moeten worden geactiveerd met codes voor de herinbedrijfname (bijv. Autoradio's). Zorg dat u deze informatie bij de hand heeft voordat u begint te werken.
- Let altijd op de juiste polariteit van de aansluitingen.
- Onjuiste uitvoering van elektrische aansluitingen in motorvoertuigen kan tot aanzienlijke gevaren leiden.
- Sluit voertuigconnectoren alleen zonder spanning aan en los, omdat de hoge stromen bij het loskoppelen gevaarlijke vonken kunnen veroorzaken.
- Gebruik indien nodig geschikt gereedschap om de gebruikte elementen, behuizingen, isolatie en voertuigonderdelen niet te beschadigen.
- Let bij het gebruik van boordconnectoren voor voertuigen op de nominale spanningsbereiken, de nominale stroom en, indien nodig, de temperatuurbestendigheid.
- De meeste automotive-connectoren zijn niet bedoeld voor gebruik buitenshuis.
- Olie, chemische stoffen en corrosiegas kunnen de functie van een connector verstoren.
- Zet tijdelijk gebruikte kabels vast zodat er geen trekkracht op wordt uitgeoefend. Gebruik ook de trekontlastingen die mogelijk direct op de connectoren zitten.
- Spanningsconnectoren aan boord van voertuigen die niet langer bruikbaar zijn, zijn speciaal elektronisch afval voor openbare inzamelpunten. Ze mogen niet worden weggegooid met huishoudelijk afval.
Hoe worden defecte auto-on-board spanningsconnectoren zichtbaar?
- Corrosie kan een verhoogde contactweerstand op de contacten veroorzaken, wat gepaard kan gaan met verwarming. Dit kan de isolatie of behuizing beschadigen. Aangesloten componenten kunnen worden belemmerd in hun functie, bijvoorbeeld door verminderde lichtopbrengst van lampen of onvoldoende output van kleine compressoren.
- Gebrek aan veerkracht van terminals voor tijdelijk gebruik op autoaccu's.
- Isolerende elementen kunnen onbruikbaar worden bij blootstelling aan hoge temperaturen. Bepaal de oorzaken van de temperatuurstijging en corrigeer deze voordat u de auto-connectoren vervangt.
- De veerkracht van sigarettenaanstekerstekkers kan in de loop van de tijd verslechteren, waardoor ook de elektrische verbindingen onbetrouwbaar worden.
- Sterk knikken of knijpen van de kabels van de boordspanningsconnectoren van het voertuig, bijvoorbeeld in portieren en ramen van voertuigen, kan het huidige draagvermogen van de gehele verbinding aanzienlijk verminderen, wat meestal merkbaar is door verwarming van de stekker, het stopcontact of de kabel zelf.
