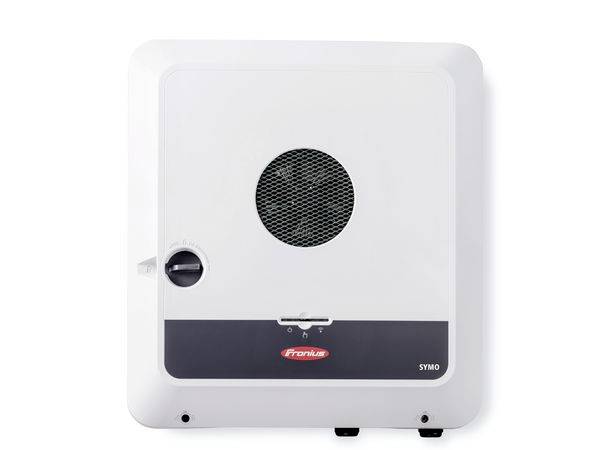

Hybride PV-netomvormer 8kW 3F 2MPPT SYMO GEN24 plus Fronius

Beschrijving:
FRONIUS SYMO GEN24 PLUS

OMVORMER VOOR PARTICULIERE PV-SYSTEMEN MET PV-PUNT OF VOLLEDIGE BACK-UP

Onze driefasige hybride omvormer Fronius GEN24 Plus is het ideale hart van individuele PV-systemen. Dankzij PV-punt biedt de Fronius GEN24 Plus geïntegreerde primaire back-upstroom, evenals volledige back-upstroom op grotere schaal dankzij de mogelijkheid om een batterij aan te sluiten.

Met een batterijaansluiting maakt de Fronius GEN24 Plus hybride omvormer energie-zelfvoorziening mogelijk voor elektriciteit, verwarming, koeling en e-mobiliteit. In de volledige back-upmodus levert de Fronius GEN24 Plus voldoende back-upstroom, zelfs voor driefasige verbruikers zoals warmtepompen. Dankzij de multiflow-technologie maakt de hybride omvormer parallelle energiestroom in het systeem mogelijk in de noodstroommodus.

INVOERGEGEVENS

Aantal MPP-trackers: 2
Fotovoltaïsch ingangsvermogen: 10300 W
Max. ingangsstroom (Idc max): 25 / 12,5 A
Max. kortsluitstroom modulevak*: 40,0 / 20,0 A
DC-ingangsspanningsbereik (Udc min – Udc max): 80-1000 V
Startspanning (Udc start): 80 V
Nominale ingangsspanning (Udc,r): 610 V
MPP-spanningsbereik (Umpp min – Umpp max): 224-800 V
Nuttig MPP-spanningsbereik: 80-800 V
Aantal DC-aansluitingen: 2/1
Max. Vermogen van de fotovoltaïsche generator (Pdc max): 12 kWpiek

UITGANGSGEGEVENS

Nominaal wisselstroomvermogen (Pac,r): 8000 W
Max. uitgangsvermogen (Pac max): 8000 VA
Max. vermogen afgenomen van het net: 10.000 VA
Max. AC-uitgangsstroom: 16,4 A
Netspanning (Uac,r): 3~NPE 400/230, 3~NPE 380/220 V
AC-spanningsbereik (Umin - Umax): 154 - 280 V
Frequentie (fr): 50 / 60 Hz
Frequentiebereik (fmin - fmax): 45-66 Hz
Totale vervorming: < 3 %
Arbeidsfactor (cos φac,r): 0,7-1 ind,/cap,
Noodvoeding: 3~NPE 400 V / 230 V
Nom. AC-uitgangsstroom (380VAC): 12,1 A
Nom. AC-uitgangsstroom (400VAC): 11,6 A

ALGEMENE GEGEVENS

Afmetingen Lengte: 595 mm
Afmetingen / breedte: 529 mm
Afmetingen (hoogte): 595 mm
Afmetingen (diepte): 180 mm
Gewicht: 23,38 kg
Gewicht met verpakking: 28,5 kg
Beschermingsgraad: IP66
Beschermingsklasse: 1
Overspanningscategorie (DC / AC) 1): 2 / 3
Omvormerontwerp: Transformatorloos
Koeling: Gereguleerde ventilatie
Montage: Binnen- en buitenmontage
Omgevingstemperatuurbereik: -25°C - +60°C
Toegestane luchtvochtigheid: 0 - 100%
Max. Hoogte boven zeeniveau 2): 3000m / 4000m
DC PV-aansluittechnologie: 3 DC+ en 3 DC- insteekbare veerklemmen 2,5–10 mm²
DC-batterijaansluittechnologie: 1 BATT+ en 1 BATT- insteekbare veerklem 2,5–10 mm²
AC-aansluittechnologie: 5-polige AC-insteekbare veerklemmen 1,5–10 mm², 3-polige insteekbare veerklemmen voor noodstroomvoorziening 1,5 mm² – 10 mm², 5 schroefbare PE-klemmen 2,5–16 mm²
Certificaten en normen waaraan wordt voldaan: IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7)
Back-up stroomfunctie: PV-punt, volledige back-up 4)
Compatibele batterijen 6): BYD Battery-Box Premium HVS/HVM 5) & LG RESU FLEX

RENDEMENTSFACTOR

Max. Rendementscoëfficiënt (fotovoltaïsche installatie - netspanning): 98,2 %
Europese rendementscoëfficiënt (ηEU): 97,8
η bij 5% Pac,r 3): 94,1
η bij 10% Pac,r 3): 96,5
η bij 20% Pac,r 3): 97,7
η bij 25% Pac,r 3): 97,9
η bij 30% Pac,r 3): 98
η bij 50% Pac,r 3): 98,1
η bij 75% Pac,r 3): 98,2
η bij 100% Pac,r 3): 98,1
MPP-matching rendementscoëfficiënt: >99,9 %

BEVEILIGING

DC-isolatiemeting: Ja
Overbelastingsgedrag: Bedrijfspuntverschuiving, vermogensbegrenzer
DC-scheider: Ja
Beveiliging tegen omgekeerde DC-polariteit: Ja

INTERFACES

WLAN / 2x Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 digitale in-/uitgangen + 6 digitale ingangen: Aansluiting op rimpelregelingsontvanger, energiebeheer
Nooduitschakeling (WSD): Ja
Datalogger en webserver: Geïntegreerd
2x RS485: Modbus RTU SunSpec (derde partij) / Fronius Smart Meter, batterij, Fronius Ohmpilot

PV-PUNT UITGANGSPARAMETERS

Nominaal uitgangsvermogen: 3000 VA
Nom. AC-uitgangsstroom (Iac max.): 13 A
Netspanning: 1 ~ NPE 220 V / 230 V
Frequentie: 53 Hz / 63 Hz

ACCU-AANSLUITING

Aantal DC-ingangen: 1
Max. ingangsstroom (Idc max.): 22 A
Max. ingangs-/uitgangsvermogen: 8260 W
Max. AC-laadvermogen (afhankelijk van aangesloten energieopslag): 8000 W
Min. DC-ingangsspanning: 160 V
Max. DC-ingangsspanning: 531 V

Specificaties:
Max. DC-ingangsvermogen: 12000 W
Omvormertype: Hybride
Max. ingangsspanning DC: 1000 V
Max. DC-ingangsstroom: 25 A
Max. ingangsstroom DC per MPP-tracker: 12,5 A
Max. ingangsstroom DC per string-ingang: 6,25 A
Nominale MPP-spanning: 0 V
Spanningstype (voedingsspanning): AC/DC
Nominaal AC-uitgangsvermogen: 8000 W
Aantal gevolgde maximale vermogenspunten (MPP-tracker): 2
Max. Rendement: 98,2 %
Rendement volgens Europese normen: 97,8 %
Uitgangsfasen: 3-fasen
Geïntegreerde DC-schakelaar: Ja
Met datalogging: Ja
Display: Geen
Ethernet: Ja
Draadloos: Ja
Ingebouwde batterij: Nee
Voor buiteninstallatie: Ja
Beschermingsgraad (IP): IP66
Stringaansluitingen per MPPT-ingang: 2
Gewicht: 23,38 kg
Breedte: 529 mm
Hoogte: 595 mm
Diepte: 180 mm
Aantal PV-modules (microgolfomvormer): 0
