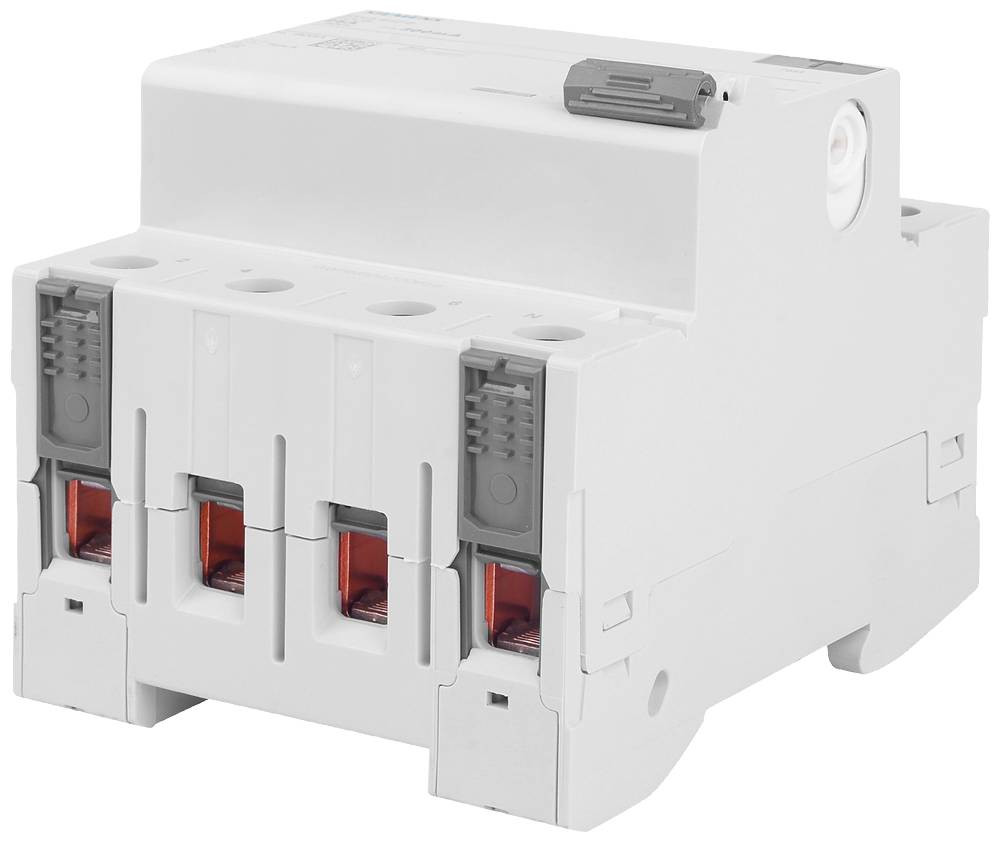

5SV3 25A/30mA/A 4P aardlekschakelaar (RCCB) 25A 30mA 4M A 10kA
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Aardlekschakelaar
Aantal polen
4
Uitschakelkarakteristiek
A
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
25 A
Datasheet (PDF)
26 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop door Conrad ElectronicVerzending door Erksononline1
Aantal
Totaal
€ 72,68
excl. btw
& € 5,95
Incl. 14 dagen retourrecht
U heeft al het beste aanbod voor uw hoeveelheid.
De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.
Technische specificaties
- RCD, 4-polig, type A, In: 25 A, 30 mA, Un AC: 400 V
- Soortnaam
Aardlekschakelaar
- Aantal polen
4
- Uitschakelkarakteristiek
A
- Meting differentiaal stroom
0.03 A
- Nominale stroom
25 A
- Nominale stroom (afgerond)
25 A
- Afm.
(l x b x h) 150 cm x 72 mm x 90 mm
- Uitschakelvermogen
0.8 kA
- Kleur (specifiek)
Meerdere kleuren
- Inhoud
1 stuk(s)
- Nominale spanning
400 V
- Breedte
72 mm
- Hoogte
90 mm
150 cm
- Diepte
70 mm
- Gewicht
0
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 860417519 5SV3 25A/30mA/A 4P aardlekschakelaar (RCCB) 25A 30mA 4M A 10kA
Omschrijving
Beschrijving:
5SV differentiaalschakelaar
Moderne technologie voor uw veiligheid
Optimaal in gebruik en voldoet aan alle strenge eisen voor elektrische netwerken
Aantrekkelijk ontwerp en uitgebreide functionaliteit met eenvoudige installatie
De 5SV differentiaalschakelaar is eenvoudig te installeren en dankzij het ontwerp is hij niet alleen veilig, maar ook esthetisch. Het is ook compatibel met het railsysteem, dat de kabels niet afdekt, waardoor visuele controle van de aansluitingen in de schakelkast gegarandeerd is. Eenvoudige montage en demontage. Eenzijdige schuifvergrendeling maakt het mogelijk de stroomonderbreker efficiënt en zonder gereedschap van de stroomrail te verwijderen. Veilig bij aanraking. Klemdeksels beschermen actieve elementen en draden en zorgen voor maximale bescherming. Snelle statusherkenning. Kleurindicatie van de aan/uit-status maakt het eenvoudig om de positie van de stroomonderbreker te herkennen. Een betrouwbare keuze voor specialisten en voldoet aan de nieuwe eisen voor elektrische netwerken. Hoeveel draden kunnen maximaal op een klem worden aangesloten? 5SV differentiële stroomonderbrekers maken het mogelijk om twee draden (met dezelfde doorsnede) op één klem aan te sluiten, evenals een draad samen met een penverbinding op de rail. Welke accessoires kunnen worden geïnstalleerd? Alle accessoires die gangbaar zijn voor Modulaire apparatuur uit de SENTRON-familie kan op de 5SV-differentiaalschakelaar worden gemonteerd - dit zijn externe aandrijvingen (RC), maximaal twee extra contactmodules: een hulpcontact (AS) en een alarmcontact (FC), shuntontgrendelaars (ST) en onderspanningsontgrendelaars (UVR).
Wat is de voorwaardelijke kortsluitcapaciteit van de 5SV-serie differentiaalschakelaar?
Standaard hebben 5SV-serie differentiaalschakelaars een voorwaardelijke kortsluitcapaciteit van 10 kA.
Hoeveel draden kunnen op de klem worden aangesloten?
Welke accessoires kunnen op deze schakelaar worden gemonteerd?
Wat is de kortsluitcapaciteit van de 5SV-serie differentiaalschakelaar?
Uitgebreide beveiliging
De 5SV-aardlekschakelaars bieden alle beschikbare typen differentiaalontgrendelaars om de vereiste beveiligingsniveaus te garanderen.
Versies met N-pool aan de linkerkant.
De meest Populaire versies van AC- en A-type differentiaalschakelaars zijn verkrijgbaar met een N-pool aan de linker- of rechterkant van het apparaat. Deze oplossing vereenvoudigt de installatie van het apparaat en maakt een geoptimaliseerde bedrading van de schakelkast mogelijk.
De testfunctie uitvoeren.
Standaard differentiaalschakelaars uit de 5SV-serie vereisen elke 12 maanden een testfunctie, terwijl SIGRES-apparaten elke 48 maanden een testfunctie vereisen.*
SENTRON modulaire apparaten.
Betaalbare veiligheid
Specificaties:
Aantal polen: 4
Nominale spanning: 400 V
Nominale stroom: 25 A
Nominale kortsluitstroom: 0,03 A
Nominale isolatiespanning Ui: 2000 V
Nominale impulsbestendigheidsspanning Uimp: 6 kV
Vermogensverlies: 1,3 W
Type lekstroom: A
Selectieve beveiliging: Nee
Kortdurende vertraagde uitschakeling: Nee
Kortsluitingsonderbrekingsvermogen (Icw): 10 kA
Overspanningscapaciteit: 1 kA
Spanningstype: AC
Afmetingen behuizing (volgens DIN 43880): 1
Met vergrendeling: Ja
Frequentie: 50 Hz
Aanvullende uitrusting mogelijk: Ja
Breedte in aantal module-eenheden: 4
Inbouwdiepte: 70 mm
Omgevingstemperatuur tijdens gebruik: -25 °C
Vervuilingsgraad: 2
Aansluitbare geleiderdoorsnede meeraderig: 0,75 mm²
Aansluitbare geleiderdoorsnede massief: 0,75 mm²
RAL-nummer (vergelijkbaar): 7035
Explosiebestendig: Nee
5SV differentiaalschakelaar
Moderne technologie voor uw veiligheid
Optimaal in gebruik en voldoet aan alle strenge eisen voor elektrische netwerken
Aantrekkelijk ontwerp en uitgebreide functionaliteit met eenvoudige installatie
De 5SV differentiaalschakelaar is eenvoudig te installeren en dankzij het ontwerp is hij niet alleen veilig, maar ook esthetisch. Het is ook compatibel met het railsysteem, dat de kabels niet afdekt, waardoor visuele controle van de aansluitingen in de schakelkast gegarandeerd is. Eenvoudige montage en demontage. Eenzijdige schuifvergrendeling maakt het mogelijk de stroomonderbreker efficiënt en zonder gereedschap van de stroomrail te verwijderen. Veilig bij aanraking. Klemdeksels beschermen actieve elementen en draden en zorgen voor maximale bescherming. Snelle statusherkenning. Kleurindicatie van de aan/uit-status maakt het eenvoudig om de positie van de stroomonderbreker te herkennen. Een betrouwbare keuze voor specialisten en voldoet aan de nieuwe eisen voor elektrische netwerken. Hoeveel draden kunnen maximaal op een klem worden aangesloten? 5SV differentiële stroomonderbrekers maken het mogelijk om twee draden (met dezelfde doorsnede) op één klem aan te sluiten, evenals een draad samen met een penverbinding op de rail. Welke accessoires kunnen worden geïnstalleerd? Alle accessoires die gangbaar zijn voor Modulaire apparatuur uit de SENTRON-familie kan op de 5SV-differentiaalschakelaar worden gemonteerd - dit zijn externe aandrijvingen (RC), maximaal twee extra contactmodules: een hulpcontact (AS) en een alarmcontact (FC), shuntontgrendelaars (ST) en onderspanningsontgrendelaars (UVR).
Wat is de voorwaardelijke kortsluitcapaciteit van de 5SV-serie differentiaalschakelaar?
Standaard hebben 5SV-serie differentiaalschakelaars een voorwaardelijke kortsluitcapaciteit van 10 kA.
Hoeveel draden kunnen op de klem worden aangesloten?
Welke accessoires kunnen op deze schakelaar worden gemonteerd?
Wat is de kortsluitcapaciteit van de 5SV-serie differentiaalschakelaar?
Uitgebreide beveiliging
De 5SV-aardlekschakelaars bieden alle beschikbare typen differentiaalontgrendelaars om de vereiste beveiligingsniveaus te garanderen.
Versies met N-pool aan de linkerkant.
De meest Populaire versies van AC- en A-type differentiaalschakelaars zijn verkrijgbaar met een N-pool aan de linker- of rechterkant van het apparaat. Deze oplossing vereenvoudigt de installatie van het apparaat en maakt een geoptimaliseerde bedrading van de schakelkast mogelijk.
De testfunctie uitvoeren.
Standaard differentiaalschakelaars uit de 5SV-serie vereisen elke 12 maanden een testfunctie, terwijl SIGRES-apparaten elke 48 maanden een testfunctie vereisen.*
SENTRON modulaire apparaten.
Betaalbare veiligheid
Specificaties:
Aantal polen: 4
Nominale spanning: 400 V
Nominale stroom: 25 A
Nominale kortsluitstroom: 0,03 A
Nominale isolatiespanning Ui: 2000 V
Nominale impulsbestendigheidsspanning Uimp: 6 kV
Vermogensverlies: 1,3 W
Type lekstroom: A
Selectieve beveiliging: Nee
Kortdurende vertraagde uitschakeling: Nee
Kortsluitingsonderbrekingsvermogen (Icw): 10 kA
Overspanningscapaciteit: 1 kA
Spanningstype: AC
Afmetingen behuizing (volgens DIN 43880): 1
Met vergrendeling: Ja
Frequentie: 50 Hz
Aanvullende uitrusting mogelijk: Ja
Breedte in aantal module-eenheden: 4
Inbouwdiepte: 70 mm
Omgevingstemperatuur tijdens gebruik: -25 °C
Vervuilingsgraad: 2
Aansluitbare geleiderdoorsnede meeraderig: 0,75 mm²
Aansluitbare geleiderdoorsnede massief: 0,75 mm²
RAL-nummer (vergelijkbaar): 7035
Explosiebestendig: Nee
