Metrel MI 3155 EU VDE-testset Kalibratie (ISO) VDE-norm 0100
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
Metrel MI 3155 EU VDE-testset Kalibratie (ISO) VDE-norm 0100
Technische specificaties
- Soortnaam
VDE-testset
ISO
- Afm.
(l x b x h) 165 x 252 x 111 mm
- Gewicht
1.78 kg
- Weergave
Digitaal (LCD)
- Breedte
252 mm
- Hoogte
111 mm
165 mm
- Type
MI 3155 EU
- VDE-norm
0100
- Bijzonderheden
Touchscreen
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1666103 Metrel MI 3155 EU VDE-testset Kalibratie (ISO) VDE-norm 0100
Informatie
Testrapport 1666103 Metrel MI 3155 EU VDE-testset Kalibratie (ISO) VDE-norm 0100
Omschrijving

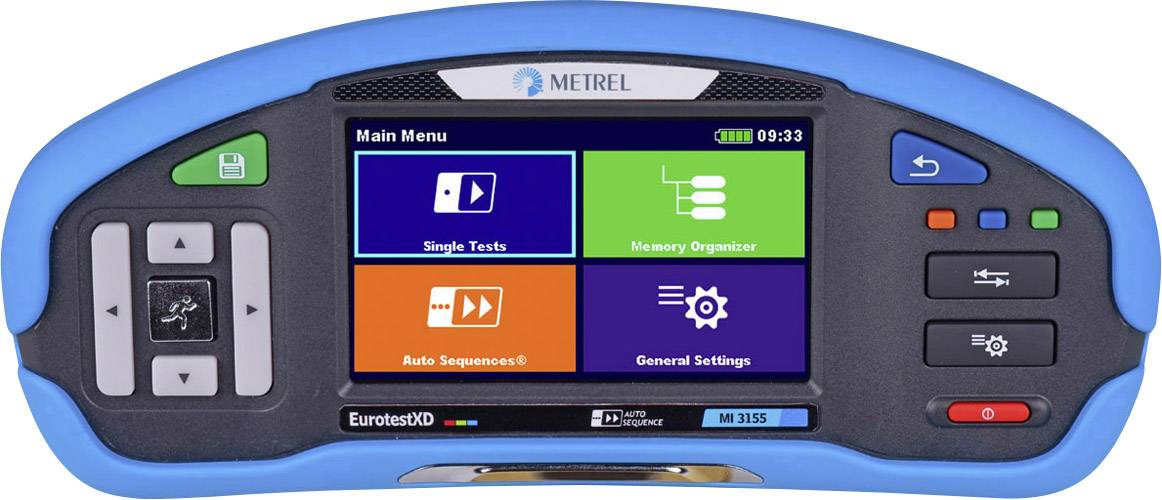

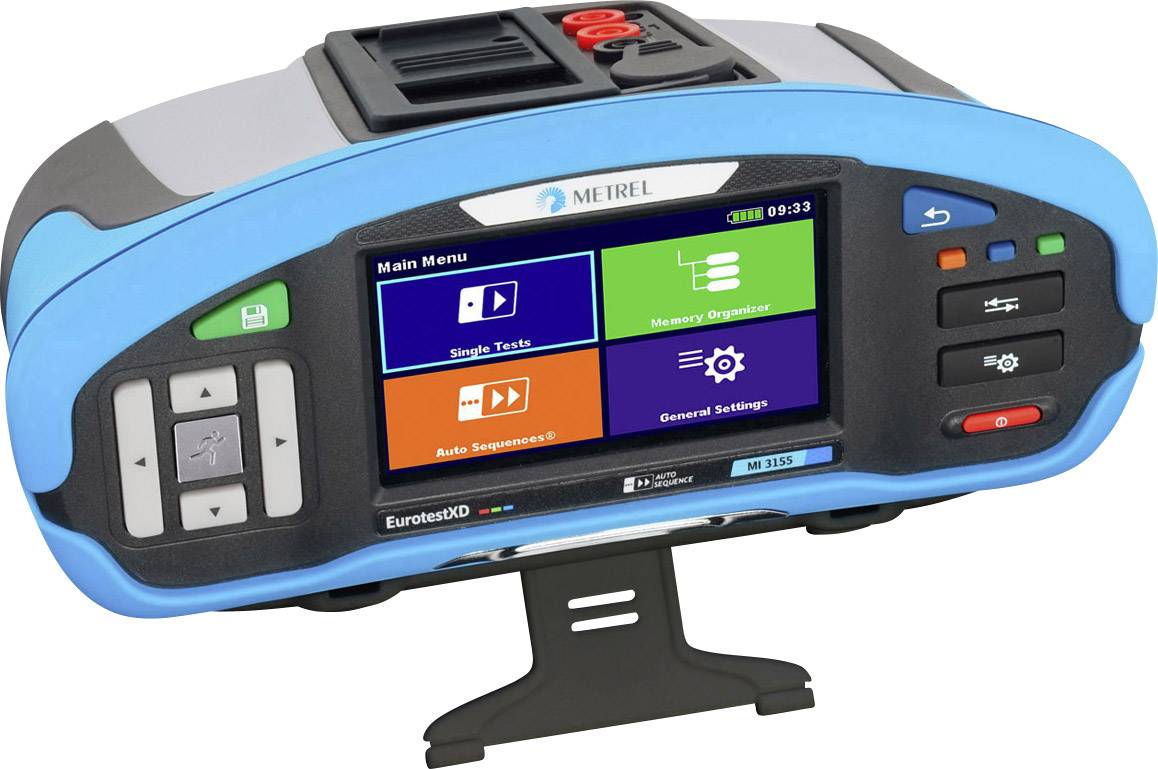

MI 3155 EurotestXD is het vlaggenschip van de meest geavanceerde installatietesters van Metrel en is speciaal ontworpen voor industriële toepassingen. Het ergonomische ontwerp en het intuïtieve bedieningsconcept met een unieke geheugenstructuur maken het verschil met andere apparaten. Dankzij volledig programmeerbare AUTO-sequenties en het grote, kleurige touchscreen kan snel en efficiënt worden gewerkt. De tester werkt volgens de gangbare testnormen, maar biedt ook een isolatietest met maximaal 1000 V/DC, de meting van de ontlaadtijd en een zeer snelle impedantietest. Aanvullend op de metingen kunnen nu visuele controles en functietesten in EurotestXD worden ingevuld.
Uitvoering
- Toepassingen:
- Testen van TT-, TN- en IT-systemen
- Testen van een- en meerfasige systemen
- Initiële controles en herhalingscontroles van huisinstallaties en industriële installaties
- Laagspanningsinstallatiecontroles
- Instandhouding
- Bliksembeveiligingsinstallaties
- Controle bij hoog- en laagfrequentinstallaties (industrie, vliegtuig, spoor, mijnbouw, chemie, veerboot, boten)
- Bouwplaatsen
- Mobiele laagspanningsgeneratormodules
- Controle van machines en schakelinstallaties
- Medische installatietesten
- Brandweer, ambulance, militaire voertuigen en politievoertuigen
- Mobiele video/audio, concertzalen, beurzen, sportvelden
- Testen van laadpalen (EVSE)
- Observatie van isolatietrends.
- Meetfuncties:
- Laagohmigheid van de aarddraad met 200 mA DC teststroom en wisselende polariteit
- PE-doorgangstest met 7 mA stroom zonder RCD-activering
- RCD-test: algemeen en selectief, type AC, A, F, B, B +, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S
- Vermogens- en THD-meting (tot 12e harmonische)
- PE-weerstandsmeting via 3 draden bij netspanning (RPE-functie)
- Isolatie-autotest tussen alle draden L-N-, N-PE en L-PE (R ISO ALL-functie)
- 4-draads weerstandsmeting
- TRMS-lek- en belastingsstromen (optie)
- Isolatieweerstand van 50 V DC tot 2500 V DC en PI, DAR-berekening
- Varistortest
- 2- en 3-draads meting lusimpedantie (L-PE) zonder RCD-activering
- Contactspanningsmeting met externe P/S-sonde
- 2-draads- en 3-draads meting leidingimpedantie (L-L, L-N)
- 1-fasige/3-fasige TRMS-spannings- en frequentiemetingen
- Line-, loop- en RCD-metingen binnen het frequentiebereik 16 ... 400 Hz
- Fasevolgorde
- Vierdraads meting impedantie bij transformatoren
- Uiterst nauwkeurige beoordeling kortsluitstroom met Calculated Hot-factor
- Aardingsweerstand (3-draads en 2-tangen-methode)
- Specifieke aardingsweerstand via Ro-adapter (optioneel)
- Eerste fout lekstroom (ISFL)
- Controle van isolatiebewakingsapparaten (IMD's)
- Meting van de ontlaadtijd
- Meting van de verlichtingssterkte (optioneel)
- Hoge resolutie voor lusimpedantie (mΩ) (optie)
- Laadpaaltest (EVSE) via adapter
- Leidingzoeker optioneel
- Ondersteuning QR- en/of barcodescanner (optie).
- Verdere kenmerken:
- Vrij programmeerbare AUTO-sequenties
- Vooraf gedefinieerde AUTOSEQUENTIES
- Vooraf gedefinieerde automatische testen:
- Auto TT (U, Zln, Zs, Uc)
- Auto TN/RCD (U, Zln, Zs, Rpe)
- Auto TN (U, Zln, Zlpe, Rpe)
- Auto IT (U, Zln, Isc, Isfl, IMD).
- Functietesten
- Visuele controles
- Door de gebruiker gedefinieerde visuele controles en functietesten in AUTOSEQUENTIES
- EVSE-AUTOSEQUENTIES en functietesten
- Visuele controles en functietesten bij machines
- Geïntegreerde Help-schermen
- Ingebouwde zekeringentabellen voor automatische analyse van het leiding-/lusimpedantieresultaat
- Bewaking van alle 3 spanningen in real time
- Automatische polariteitsomkering bij geleidingscontrole.
- Geautomatiseerde RCD-testprocedure (RCD AUTO)
- Automatische impedantietestprocedure (Z AUTO)
- Meetfunctiefiltering, afhankelijk van de gekozen bereikgroep
- Standaard ingebouwde oplader en oplaadbare accu's in standaardaccessoireset
- Bluetooth communicatie met PC, Android-tablet en smartphones
- PC SW Metrel ES Manager Pro-licentie (P 1101) maakt structuur-, AUTOSEQUENTIE- en rapportgeneratie en up-/downloaden van gegevens mogelijk
- aMESM Android-app-licentie (A 1522) maakt structuur- en rapportgeneratie en up-/downloaden van gegevens mogelijk
Omvang van de levering
- Installatietester EurotestXD MI 3155 EU
- Accu van 8800 mAh
- Netvoedingsadapter 12 V/1,3 A wandhouder SA115K-12G ONTOP
- Stroomtang A 1018 (laag stroommeetbereik, lekstroom)
- Stroomtang A 1019
- Commander-stekker, 1,5 m
- 4-draads meetkabel, 1,5 m
- 3-draads meetkabel, 1,5 m
- 2-draads meetkabel, 2,5 kV, 1,5 m
- 4 testpennen (zwart, blauw, groen, rood)
- 6 krokodillenklemmen (2x zwart, 1x blauw, 1x groen, 2x rood)
- Aardingsset 20 m
- USB-kabel
- Zachte draagtas
- Zachte nekriem
- Metrel ES Manager Pro Plus (P 1101)
- Metrel aMESM Android-app
- Beknopte gebruiksaanwijzing
- Gebruiksaanwijzing (CD-ROM)
- Gebruiksaanwijzing voor het testen en controleren van laagspanningsinstallaties (CD-ROM)
- ISO-kalibratiecertificaat.
Opmerkingen
Dit product wordt geleverd met een Duitstalige licentie voor gebruik in Duitsland.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
