Ronde Connectoren
90 resultatenDetails | Prijs | Beschikbaarheid | Nominale spanning | Aansluiting | Bouwtype | Totaal aantal polen | Nominale stroom (afgerond) | Inhoud | Certificaten | Kleur | |
|---|---|---|---|---|---|---|---|---|---|---|---|
 -6% excl. btw 57 Stuks op voorraad Morgen leverbaar | 200 V | Solderen | Bus, recht | 12 | 13 A | 1 stuk(s) | RoHS | - | |||
 -6% excl. btw 17 Stuks op voorraad Morgen leverbaar | 500 V/AC | Solderen | Stekker, recht | 7 | 15 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -36% € 9,08 € 5,78 excl. btw 43 Stuks op voorraad Morgen leverbaar | 125 V | Solderen | Stekker, recht | 2 | 5 A | 1 stuk(s) | - | Zwart | |||
 -58% € 1,23 € 0,52 excl. btw 106 Stuks op voorraad Morgen leverbaar Min: 3 | 250 V/AC | Crimpen | Bus, recht | 2 | 13 A | 1 stuk(s) | RoHS | Zwart | |||
 Afb. vergelijkbaar -31% excl. btw 268 Stuks op voorraad Morgen leverbaar Min: 3 | 160 V | Crimpen | Pencontact | - | 10 A | 1 stuk(s) | - | Grijs | |||
 Afb. vergelijkbaar -23% excl. btw Onbekende levertijd | 400 V | Solderen | Stekker, recht | 3 | 10 A | 1 stuk(s) | - | Zwart | |||
 Afb. vergelijkbaar -8% excl. btw 2 Stuks op voorraad Morgen leverbaar | 400 V | Schroeven | Stekker, recht | 3 + PE | 16 A | 1 stuk(s) | - | - | |||
 -17% excl. btw 3 Stuks op voorraad Morgen leverbaar | 400 V | Crimpen | Bus, recht | 4 | 16 A | 1 stuk(s) | - | - | |||
 -31% excl. btw 30 Stuks op voorraad Morgen leverbaar | 200 V | Solderen | Bus, recht | - | 13 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -19% excl. btw 10 Stuks op voorraad Morgen leverbaar | 500 V | Solderen | Stekker, recht | 3 | 20 A | 1 stuk(s) | - | Zwart | |||
 Afb. vergelijkbaar -39% € 7,43 € 4,54 excl. btw 8 Stuks op voorraad Morgen leverbaar | 125 V | Solderen | Koppeling, recht | 4 | 5 A | 1 stuk(s) | - | Zwart | |||

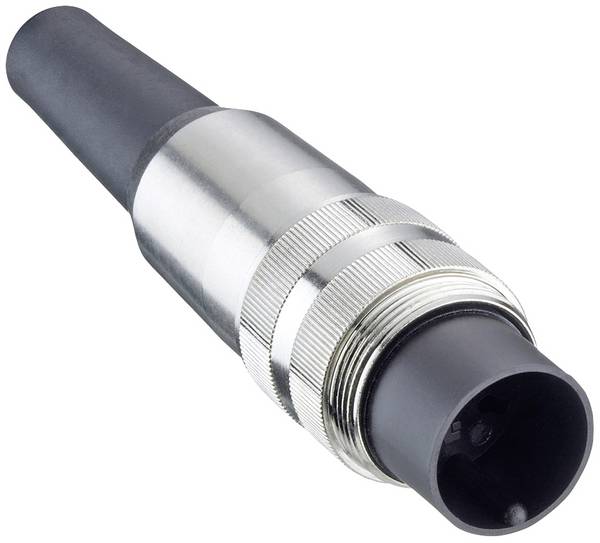

 Afb. vergelijkbaar Lumberg SV 50/6 C Stekker Totaal aantal polen: 5 1 stuk(s)Conrad Electronic -25% excl. btw 106 Stuks op voorraad Morgen leverbaar | 300 V | Crimpen | - | 5 | 5 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -8% excl. btw 4 Stuks op voorraad Morgen leverbaar | 60 V | - | Flensbus | 7 | 5 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -6% excl. btw 11 Stuks op voorraad Morgen leverbaar | 250 V | Solderen | Stekker, recht | 8 | 6 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -8% excl. btw 21 Stuks op voorraad Morgen leverbaar | 250 V | Solderen | Stekker, inbouw | 6 | 5 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -10% excl. btw 20 Stuks op voorraad Morgen leverbaar | 60 V | - | Stekker, recht | 5 | 3 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -24% excl. btw 10 Sets op voorraad Morgen leverbaar | 277 V | Crimpen | Pencontact | - | 16 A | 10 stuk(s) | - | Goud | |||
 -19% excl. btw 57 Stuks op voorraad Morgen leverbaar | 50 V/AC | Print | Bus, inbouw verticaal | 12 | 3 A | 1 stuk(s) | - | Grijs | |||
 Afb. vergelijkbaar -10% excl. btw 11 Stuks op voorraad Morgen leverbaar | 60 V | Print, Solderen | Flensbus | 12 | 2 A | 1 stuk(s) | - | Grijs | |||

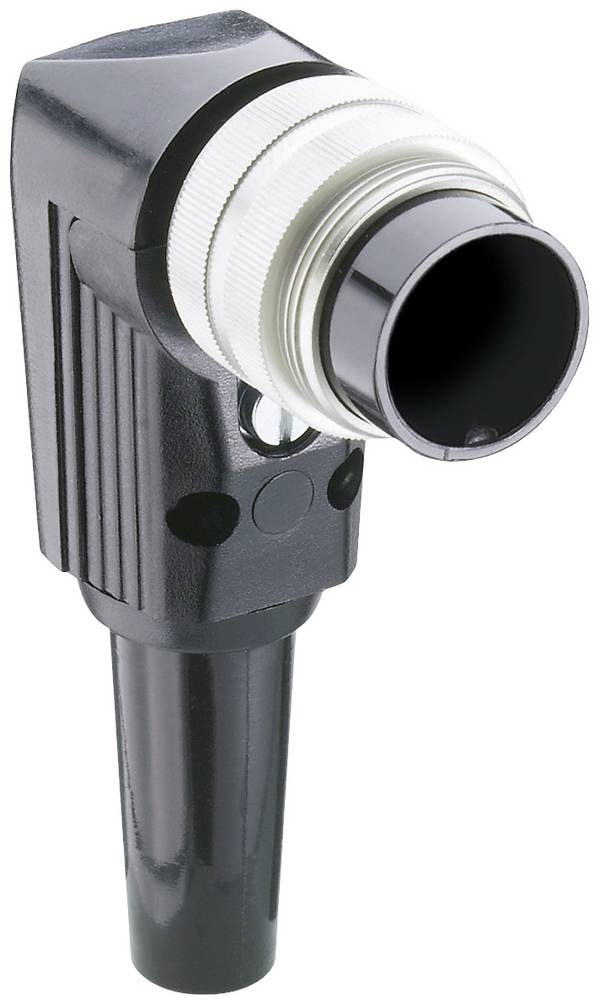

 Afb. vergelijkbaar Lumberg WSV 50 C Stekker Totaal aantal polen: 5 1 stuk(s)Conrad Electronic -28% excl. btw 148 Stuks op voorraad Morgen leverbaar | 300 V | Crimpen | - | 5 | 5 A | 1 stuk(s) | RoHS | - | |||
 -25% excl. btw 9 Stuks op voorraad Morgen leverbaar | 250 V | Crimpen | Bus, inbouw | 19 + PE | 6 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -26% excl. btw 11 Stuks op voorraad Morgen leverbaar | 600 V | Schroeven | Stekker, recht | 6 | 10 A | 1 stuk(s) | RoHS | Zwart | |||
 Afb. vergelijkbaar -6% excl. btw Leverbaar wo. 17 feb. 2027 Min: 10 | 600 V | - | Bus | 2 | 13 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -5% € 8,26 € 7,84 excl. btw 39 Stuks op voorraad Morgen leverbaar | 277 V | Crimpen | Stekker, recht | 8 | 10 A | 1 stuk(s) | RoHS | Zwart | |||
 Afb. vergelijkbaar -12% € 7,02 € 6,19 excl. btw 64 Stuks op voorraad Morgen leverbaar | 125 V | Crimpen, Solderen | Stekker, recht | 8 | 5 A | 1 stuk(s) | RoHS | Zwart, Blauw | |||
 -18% excl. btw 188 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 600 V | - | Stekker | 3 | 13 A | 1 stuk(s) | RoHS | - | |||

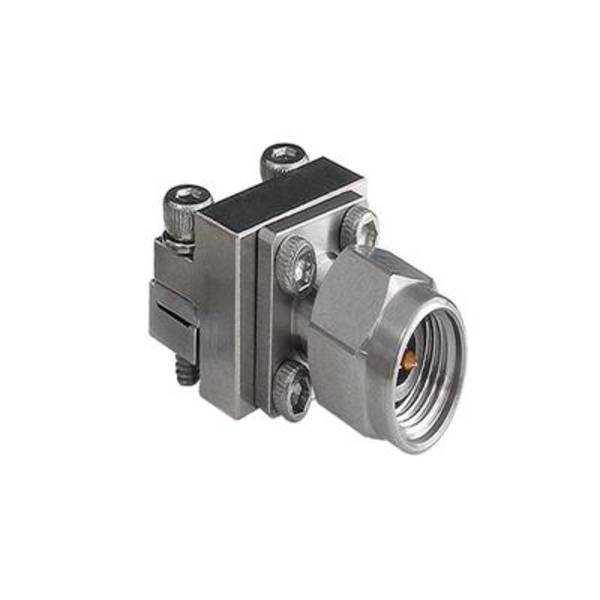

 Bulgin RF292EP Ronde connector Bulk 1 stuk(s)Conrad Electronic -16% excl. btw 25 Stuks op voorraad Leverbaar do. 17 sep. | - | - | - | - | - | 1 stuk(s) | RoHS | - | |||
 Bulgin RF292A4PCCDK Ronde connector Bulk 1 stuk(s)Conrad Electronic -13% excl. btw 75 Stuks op voorraad Leverbaar do. 17 sep. | - | - | - | - | - | 1 stuk(s) | RoHS | - | |||

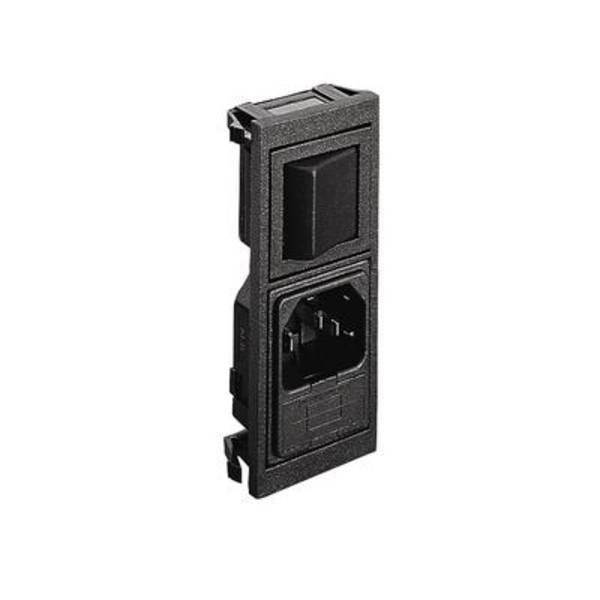

 Bulgin BZV15/Z0000/11 Ronde connector Bulk 1 stuk(s)Conrad Electronic -20% excl. btw 1735 Stuks op voorraad Leverbaar do. 17 sep. Min: 5 | - | - | - | - | - | 1 stuk(s) | RoHS | - | |||
-18% excl. btw 192 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 600 V | - | Bus | 3 | 13 A | 1 stuk(s) | RoHS | - | |||

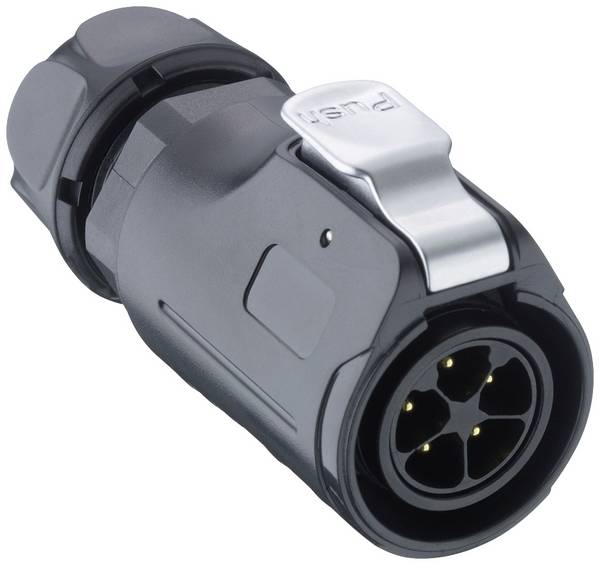

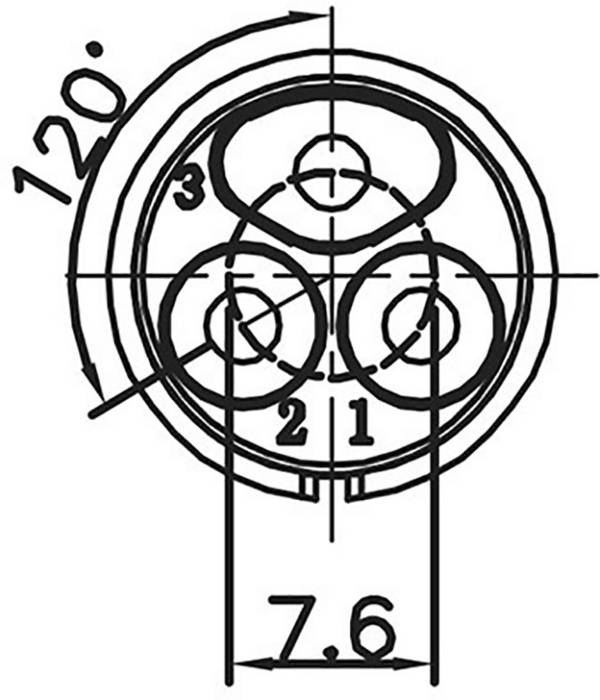

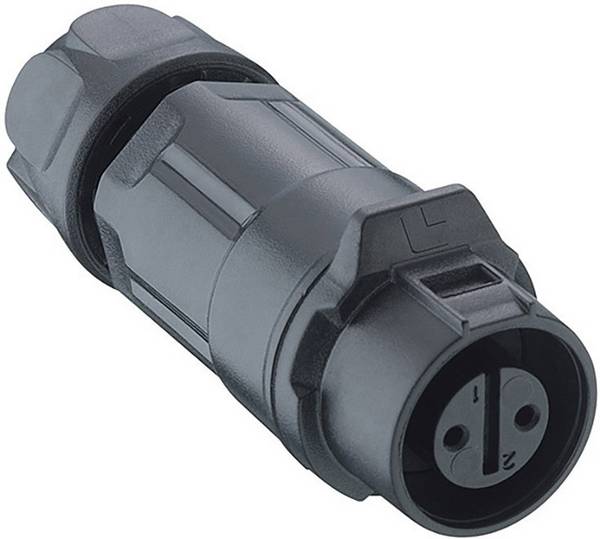

 Afb. vergelijkbaar Lutronic 2650 02 T12CB T Ronde connector Stekker, recht 1 stuk(s)Conrad Electronic -29% € 11,56 € 8,26 excl. btw Leverbaar di. 22 sep. Min: 10Meervoud: 10 | 500 V | Solderen | Stekker, recht | - | 20 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -6% excl. btw Leverbaar wo. 7 okt. | 250 V | Crimpen | Bus, recht | 7 + PE | 10 A | 1 stuk(s) | - | - | |||

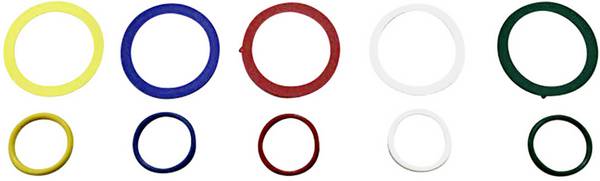

 Bulgin PXP4089/RD Ronde connector Afdichting 1 stuk(s)Conrad Electronic -15% excl. btw 38 Stuks op voorraad Morgen leverbaar | - | - | Afdichting | - | - | 1 stuk(s) | RoHS | Rood | |||

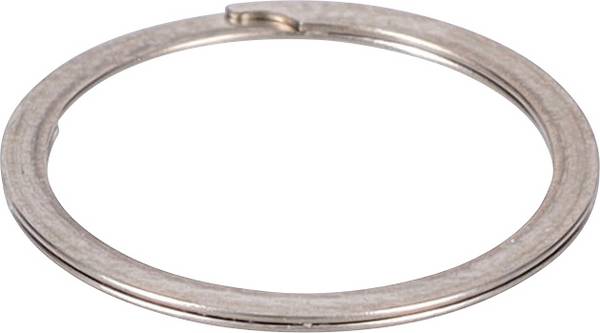

 ITT 990-8000-064 Ronde connector 1 stuk(s)Conrad Electronic -13% excl. btw 254 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | - | - | - | - | - | 1 stuk(s) | RoHS | - | |||
 -19% excl. btw 70 Stuks op voorraad Leverbaar vr. 18 sep. | - | 7/8", Schroefklem | Recht | 3 | - | 1 stuk(s) | - | - | |||
 -21% excl. btw 2 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-stekker, Schroefklem | Haaks | 4 | - | 1 stuk(s) | - | - | |||
 -21% excl. btw 20 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-stekker, Schroefklem | Haaks | 4 | - | 1 stuk(s) | - | - | |||
 -19% excl. btw 14 Stuks op voorraad Leverbaar vr. 18 sep. | - | M8-bus, Schroefklem | Recht | 3 | - | 1 stuk(s) | - | - | |||
 -6% excl. btw 50 Stuks op voorraad Morgen leverbaar | 500 V | Solderen | Bus, recht | 9 | 13 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -6% excl. btw 23 Stuks op voorraad Morgen leverbaar | 125 V | Solderen | Stekker, recht | 8 | 1 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -20% excl. btw 21 Stuks op voorraad Morgen leverbaar | 250 V | SMT, Solderen | Bus, inbouw | 4 | 4 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -7% excl. btw 63 Stuks op voorraad Morgen leverbaar | 63 V | Solderen | Stekker, recht | 8 | 1 A | 1 stuk(s) | - | Grijs | |||
 Afb. vergelijkbaar -25% excl. btw 19 Stuks op voorraad Morgen leverbaar | 500 V | Solderen | Stekker, recht | 5 | 7.5 A | 1 stuk(s) | RoHS | Grijs | |||
 Afb. vergelijkbaar -6% excl. btw 35 Stuks op voorraad Morgen leverbaar | 600 V | Solderen | Bus, inbouw | 4 | 10 A | 1 stuk(s) | RoHS | Grijs | |||
 -6% excl. btw Leverbaar vr. 19 feb. 2027 Min: 10 | 600 V | - | Stekker | 10 | 10 A | 1 stuk(s) | RoHS | - | |||

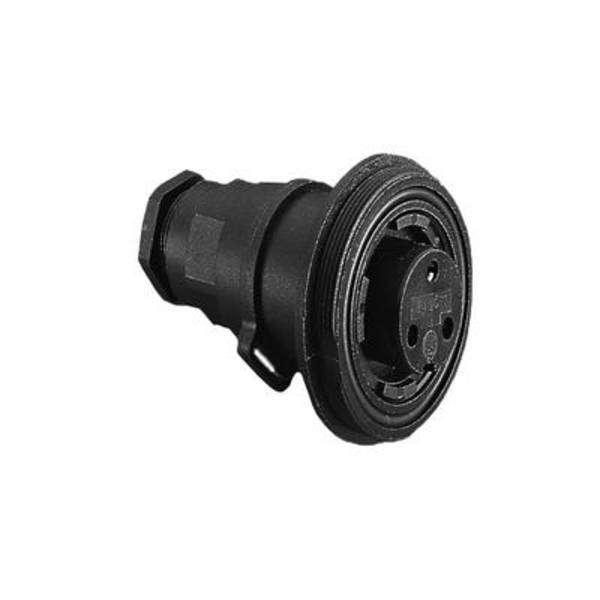

 Bulgin PX0821/P Ronde connector Bulk 1 stuk(s)Conrad Electronic -5% excl. btw Leverbaar vr. 19 feb. 2027 Min: 10 | - | - | - | - | - | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -13% excl. btw 129 Stuks op voorraad Leverbaar do. 17 sep. Min: 10 | 50 V | - | Stekker | 12 | 1 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar Bulgin PXP4089/BL Ronde connector Afdichting 1 stuk(s)Conrad Electronic -36% excl. btw 39 Stuks op voorraad Morgen leverbaar | - | - | Afdichting | - | - | 1 stuk(s) | RoHS | Blauw | |||
 Afb. vergelijkbaar -9% € 9,08 € 8,26 excl. btw 10 Stuks op voorraad Morgen leverbaar | 277 V | Schroeven | Stekker, recht | 2 | 16 A | 1 stuk(s) | RoHS | Zwart | |||
 -21% excl. btw 31 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-bus, Schroefklem | Recht | 4 | - | 1 stuk(s) | - | - | |||
 -24% excl. btw 20 Stuks op voorraad Leverbaar vr. 18 sep. | 600 | M12-bus, Schroefklem | Recht | 5 | - | 1 stuk(s) | - | - | |||
 -23% excl. btw 100 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-stekker, Schroefklem | Recht | 5 | - | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -6% excl. btw 149 Stuks op voorraad Leverbaar vr. 18 sep. | 250 V | Solderen | Bus, recht | 3 | 7 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -6% excl. btw 75 Stuks op voorraad Leverbaar vr. 18 sep. | 125 V | Solderen | Bus, recht | 4 | 2.5 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -6% excl. btw 10 Stuks op voorraad Morgen leverbaar | 250 V | Solderen | Bus, inbouw | 4 | 7 A | 1 stuk(s) | - | - | |||
 -27% excl. btw 270 Stuks op voorraad Morgen leverbaar | 125 V | Solderen | Stekker, recht | 7 | 5 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -9% excl. btw 15 Stuks op voorraad Morgen leverbaar | 250 V | Solderen | Koppeling, recht | 3 | 7 A | 1 stuk(s) | - | Rood | |||
 Afb. vergelijkbaar -10% excl. btw 1591 Stuks op voorraad Leverbaar do. 17 sep. Min: 5 | 230 V/AC | - | Stekker | 7 | 5 A | 1 stuk(s) | RoHS | - | |||

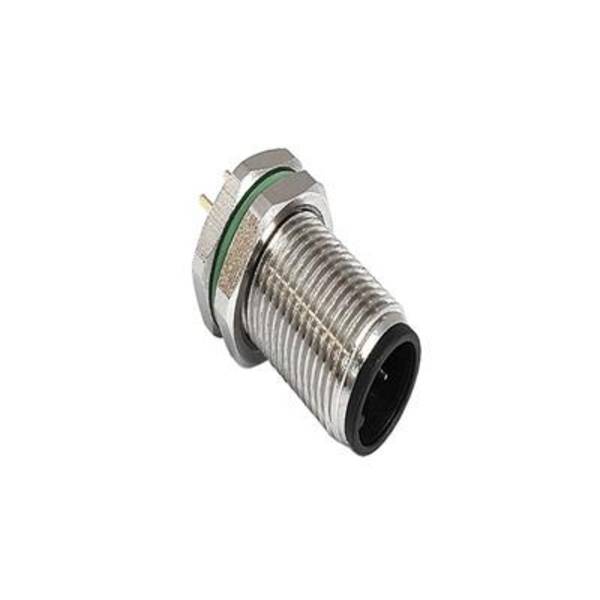

 Bulgin PXMBNI12RPM05APCM12 Ronde connector Box 1 stuk(s)Conrad Electronic -12% excl. btw 98 Stuks op voorraad Leverbaar do. 17 sep. Min: 5 | - | - | - | - | - | 1 stuk(s) | RoHS | - | |||
-7% € 5,78 € 5,36 excl. btw 1000 Stuks op voorraad Leverbaar vr. 18 sep. Min: 15 | 250 V | - | Stekker | 12 | 13 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -13% € 1,89 € 1,64 excl. btw 83 Stuks op voorraad Morgen leverbaar | 1500 V | Crimpen | Stekker, recht | 8 | 13 A | 1 stuk(s) | - | Grijs | |||
 -6% excl. btw Leverbaar vr. 19 feb. 2027 Min: 10 | 600 V | - | Stekker | 10 | 10 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -23% excl. btw 148 Stuks op voorraad Morgen leverbaar | 100 V | Crimpen | Stekker, inbouw | 7 | 5 A | 1 stuk(s) | RoHS | - | |||
 -35% excl. btw 73 Stuks op voorraad Morgen leverbaar | - | - | - | - | - | 1 stuk(s) | RoHS | Blauw | |||

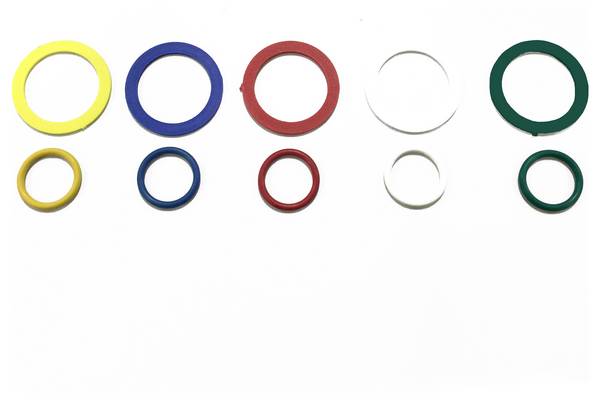

 Afb. vergelijkbaar Bulgin PXP4089/YL Ronde connector 1 stuk(s)Conrad Electronic -24% excl. btw 220 Stuks op voorraad Leverbaar do. 17 sep. Min: 25 | - | - | - | - | - | 1 stuk(s) | RoHS | - | |||
 -19% excl. btw 9 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-bus, Schroefklem | Haaks | 4 | - | 1 stuk(s) | - | - | |||
 -20% excl. btw 38 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-stekker, Schroefklem | Recht | 4 | - | 1 stuk(s) | - | - | |||
 -21% excl. btw 14 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-stekker, Schroefklem | Haaks | 5 | - | 1 stuk(s) | - | - | |||

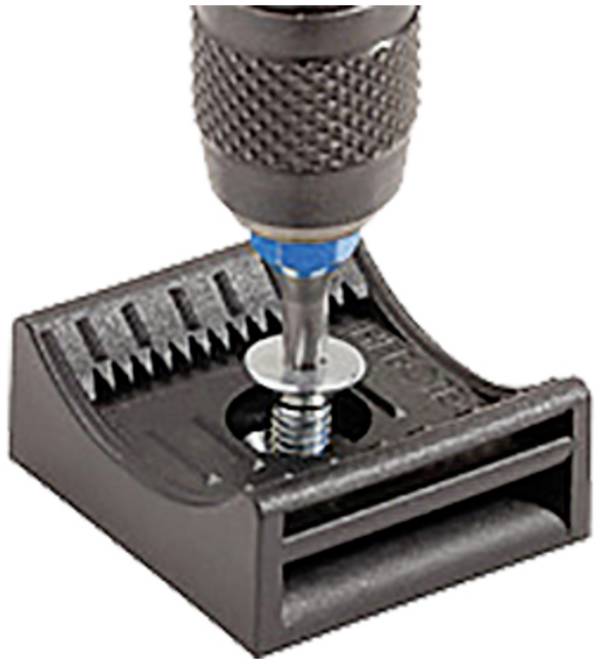

 Murrelektronik 7000-99861-0000000 Bevestigingselement 10 stuk(s)Conrad Electronic -22% excl. btw 100 Sets op voorraad Leverbaar vr. 18 sep. | - | - | - | - | - | 10 stuk(s) | - | - | |||
-21% excl. btw 17 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-bus, Schroefklem | - | 4 | - | 1 stuk(s) | - | - | |||
 -25% excl. btw 11 Stuks op voorraad Leverbaar vr. 18 sep. | - | 7/8", Schroefklem | Haaks | 5 | - | 1 stuk(s) | - | - | |||
 -16% excl. btw 56 Stuks op voorraad Leverbaar vr. 18 sep. | - | 7/8", Schroefklem | Recht | 4 | - | 1 stuk(s) | - | - | |||
 -24% excl. btw 100 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-bus, Schroefklem | Recht | 5 | - | 1 stuk(s) | - | - | |||
Amphenol LMJ2018814100DT1 Ronde connector Tray 1 stuk(s)Conrad Electronic -13% excl. btw 8901 Stuks op voorraad Leverbaar vr. 18 sep. Min: 4 | - | - | - | - | - | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -8% excl. btw 51 Stuks op voorraad Morgen leverbaar | 63 V | Solderen | Stekker, recht | 3 | 1 A | 1 stuk(s) | - | - | |||
 -6% excl. btw 26 Stuks op voorraad Morgen leverbaar | 500 V | Solderen | Stekker, recht | 12 | 13 A | 1 stuk(s) | RoHS | - | |||
 Afb. vergelijkbaar -23% excl. btw 15 Stuks op voorraad Morgen leverbaar | 125 V | Solderen | Stekker, recht | 4 | 1 A | 1 stuk(s) | - | - | |||
 -35% excl. btw 63 Stuks op voorraad Morgen leverbaar | - | Stekker | Contramoer | - | - | 1 stuk(s) | RoHS | Grijs | |||
 Afb. vergelijkbaar -7% excl. btw 7 Stuks op voorraad Morgen leverbaar | 60 V | Solderen | Flensbus | 16 | 3 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -11% excl. btw 102 Stuks op voorraad Morgen leverbaar | 60 V | Solderen | Bus, inbouw | 4 | 2 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -6% excl. btw 38 Stuks op voorraad Morgen leverbaar | 63 V | Solderen | Koppeling, recht | 8 | 1 A | 1 stuk(s) | - | Grijs | |||
 Afb. vergelijkbaar -20% excl. btw 32 Stuks op voorraad Morgen leverbaar | 250 V | Solderen | Koppeling, recht | 7 | 7 A | 1 stuk(s) | - | - | |||
 Afb. vergelijkbaar -11% excl. btw Leverbaar wo. 17 feb. 2027 Min: 25 | 600 V | - | Bus | 2 | 13 A | 1 stuk(s) | RoHS | - | |||
 -19% excl. btw 56 Stuks op voorraad Morgen leverbaar | 250 V | Solderen | Flensstekker | 5 | 6 A | 1 stuk(s) | - | - | |||
 -23% excl. btw 31 Stuks op voorraad Leverbaar vr. 18 sep. | 600 | M12-stekker, Schroefklem | Recht | 5 | - | 1 stuk(s) | - | - | |||
 Murrelektronik 7000-99667-0000000 Afdichting 5 stuk(s)Conrad Electronic -19% excl. btw 100 Sets op voorraad Leverbaar vr. 18 sep. | - | - | - | - | - | 5 stuk(s) | - | - | |||
-19% excl. btw 24 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-bus, Schroefklem | - | 4 | - | 1 stuk(s) | - | - | |||

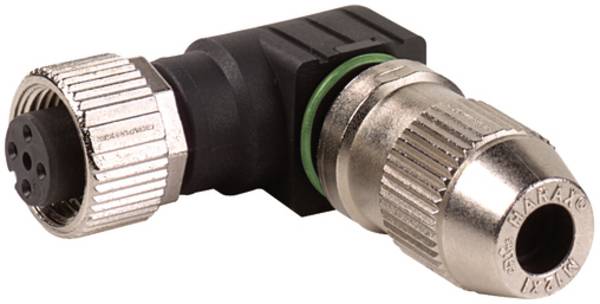

 Murrelektronik 7000-12661-0000000 Ronde connector 1 stuk(s)Conrad Electronic -8% excl. btw 19 Stuks op voorraad Leverbaar vr. 18 sep. | - | M12-bus, Snijklemaansluiting | - | - | - | 1 stuk(s) | - | - | |||

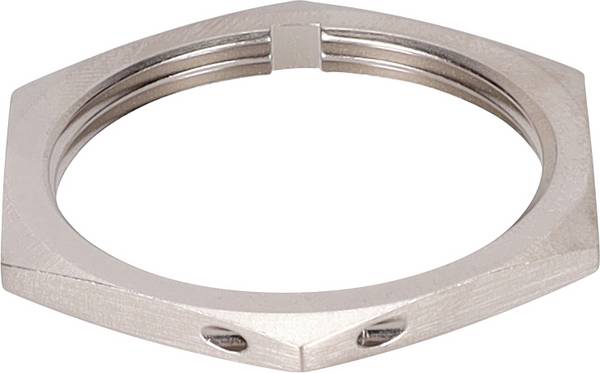

 ITT 217-1461-000 Ronde connector 1 stuk(s)Conrad Electronic -41% excl. btw 100 Stuks op voorraad Leverbaar vr. 18 sep. Min: 15 | - | - | - | - | - | 1 stuk(s) | - | - | |||

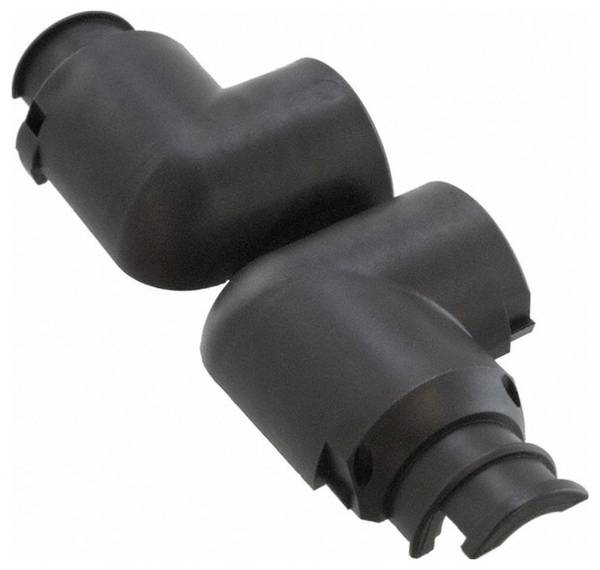

 Afb. vergelijkbaar ITT 058-8578-101 Ronde connector 1 stuk(s)Conrad Electronic -13% excl. btw 455 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | - | - | - | - | - | 1 stuk(s) | RoHS | - | |||
Advies
Ronde connectoren: Onmisbare verbindingselementen
Kabels en apparaten met ronde connectoren komen zowel in particuliere huishoudens als in de handel en industrie voor. Zij maken deel uit van het standaardrepertoire van elektrische en elektronische verbindingen en brengen zowel signalen als stroom over. Op deze pagina informeren wij u over de gemeenschappelijke kenmerken van ronde connectoren, presenteren wij typen en ontwerpen en geven wij tips voor de aankoop van ronde connectoren.
Ronde connectoren zijn meerpolige verbindingselementen die hoofdzakelijk worden gebruikt voor externe interfaces.
Zij kunnen worden gebruikt om gegevens over te dragen, signalen door te geven of elektrische apparaten van stroom te voorzien.
In sommige gevallen zijn ronde connectoren ontworpen om een gemengd signaal van stroom en gegevens door te geven. Deze meerpolige ontwerpen komen vaak voor bij de gelijktijdige transmissie van stroom en netwerkgegevens.
De term ronde connector werd oorspronkelijk uitsluitend gebruikt voor ronde connectoren van kunststof.
Tegenwoordig is de term ook van toepassing op connectoren met een metalen behuizing, die voornamelijk in industriële toepassingen worden gebruikt. Deze ronde stekkers en stopcontacten zijn ontworpen om bestand te zijn tegen een ruwe omgeving en zorgen voor een veilige verbinding.
Ronde connectoren zijn ook te vinden voor andere soorten connectoren, waaronder DIN-circulaire stekkers en contactdozen, militaire connectoren en micro- of nanoconnectoren.
Ronde connectoren kunnen worden gedefinieerd aan de hand van het aantal contacten, de grootte van de behuizing en de contactdiameter. Elke connector is proportioneel gedimensioneerd voor zijn toepassing, standaard connectoren bijvoorbeeld volgens DIN of militaire normen.
De zogenaamde insert is een volledig geïsoleerd lichaam in de behuizing. Het wordt gebruikt om de elektrische verbindingen uit te lijnen. Elk inzetstuk is ontworpen voor specifieke contacttypes of -afmetingen. Zij hebben een contactindeling waardoor zij zoveel geleiders kunnen opnemen als er contactopeningen of -gaten in de bus zijn.
Bij het bedraden van de contacten hoeft niet elke beschikbare contactopening te worden gebruikt. Zo kan een zesaderige kabel die aan de kabeldiametervereisten voldoet, worden gebruikt met een inzetstuk waarin meer dan zes klemmen passen. In sommige gevallen verdient het echter de voorkeur slechts een deel van de beschikbare contacten te bezetten, zodat de stekker en het stopcontact kunnen worden uitgelijnd door de blinde of ontbrekende contacten uit te lijnen.
De grootte van de behuizing van ronde connector is vrij variabel en hangt in het algemeen af van de compatibiliteit met het stopcontact of de koppeling.
Waar moet u op letten als u ronde connectoren bestelt?
De belangrijke parameters die bij de keuze van ronde connectoren en contrastekkers in aanmerking moeten worden genomen, zijn geslacht, aantal polen, ontwerp, IP-beschermingsklasse, verbindingstechnologie, montage, nominale spanning en nominale stroom en kabeldiameter.
Geslacht
Een connector is ofwel een stekker met pinnen ofwel een contactdoos of koppeling met gaten of sleuven. Een mannelijke connector heeft pinnen die qua oriëntatie precies overeenkomen met hun tegenhanger.
Aantal polen
Het aantal polen verwijst naar het aantal van alle verbindingspennen, -sleuven of -gaten waarmee contact kan worden gemaakt. Voor connectoren voor netspanning wordt gewoonlijk ook het beschermingscontact gespecificeerd, afgekort PE voor Protective Earth. Bij ronde connectoren moet dit contact leidend zijn, d.w.z. het beschermingscontact verbindt zich met het aardcontact nog voordat een verbinding via de contacten van de contactdoos onder spanning tot stand komt. Zo kunnen eventuele kortsluitingen worden opgespoord door aardlekschakelaars of kleine automaten.
Type
Naast rechte ronde connectoren of koppelingselementen zijn ook haakse ontwerpen verkrijgbaar; de hoek is meestal 90 graden. Ook zijn y-vormige adapters en ronde connectoren in miniatuurvorm verkrijgbaar.
IP-bescherming
De IP-beschermingsklasse wordt gedefinieerd in de IEC 60529-norm, die de beschermingsgraad van mechanische en elektrische behuizingen tegen binnendringen, stof, toevallig contact en water classificeert en evalueert. De beschermingsgraden IP67 en IP68 komen vaak voor bij ronde connectoren. Zij staan voor dichtheid tegen stof en water en bescherming tegen aanraking.
Aansluittechniek
De aansluiting van ronde connectoren beschrijft hoe de geleidende elementen van de kabel passen op de elektrische contacten in de stekker, het stopcontact of de koppeling. Er bestaan verschillende soorten verbindingen, waarvan solderen, schroeven en krimpen de belangrijkste zijn.
Montage
Ronde connectoren kunnen worden ontworpen om te worden gemonteerd aan een uiteinde van een kabel, in een paneel, op een gedrukte schakeling of op een ander ingangspunt.
Nominale spanning en nominale stroom
De nominale spanning en stroom beschrijven het typische energieniveau waarvoor de connector is ontworpen. De spanning en stroomsterkte worden bepaald door de grootte en het type van de gebruikte contacten. Lage stroom- en spanningswaarden komen vaak voor bij sensoren en signalen in de elektronica. Voor de voeding van apparaten bepaalt de gebruikelijke belasting de nominale spanning en de nominale stroom. De stroomsterkte beschrijft de stroomsterkte, gemeten in ampère. De stroomcapaciteit van connectoren ligt gewoonlijk tussen 1 en 150 ampère. De spanning wordt aangegeven in volt; typische nominale waarden zijn 60, 125, 250 en 600 volt.
Kabeldoorsnede
De kabeldiameter verwijst naar de draaddikte waarvoor de connector is ontworpen. Het wordt gewoonlijk gespecificeerd met een minimum en een maximum, waarbij de maximumdraaddikte vaak tweemaal zo groot is als het minimum.
Wat zijn M12 stroomconnectoren?
Deze connectoren zijn gecodeerd om verwisseling met signaalconnectoren en connectoren met verschillende spanningen te voorkomen. M12-stroomconnectoren bieden een robuuste, waterdichte verbinding voor hoog vermogen AC- en DC-spanningen. In de regel biedt de handel deze connectoren aan met PCB-stekkers, kabelstekkers en single-ended kabels.
Wat wordt bedoeld met DIN-connectoren?
DIN-connectoren zijn connectoren die eind jaren vijftig populair werden. Alle ronde connectoren in deze familie hebben een metalen afscherming met een diameter van 13 millimeter en een inkeping die de oriëntatie voor paring beperkt. Er zijn een aantal connectoren van dezelfde vorm die alleen verschillen in de configuratie van de pennen en gestandaardiseerd zijn.
Oorspronkelijk was de connectorfamilie door DIN gestandaardiseerd voor analoge audiosignalen. Sommige van deze connectoren werden echter ook gebruikt voor analoge videotoepassingen, voor voedingsaansluitingen en voor digitale interfaces zoals MIDI of PC-toetsenborden.
