Meetsnoeren

Deze miniatuur snelkoppeling is ontworpen voor coax kabels en is populair geworden voor video en hoogfrequente toepassingen tot 2 gigahertz. Het maakt gebruik van een buitengeleider met sleuven en een plastic diëlektricum op elke connector. Het diëlektricum veroorzaakt echter toenemende verliezen bij hogere frequenties. Boven 4 gigahertz kunnen de slots signalen uitstralen, zodat de connector nuttig maar niet noodzakelijk stabiel is. Er zijn zowel 50-ohm als 75-ohm versies verkrijgbaar. De meest voorkomende toepassing in de meettechniek is signaaloverdracht naar oscilloscopen met bijbehorende bussen. De strakke pasvorm wordt bereikt door een bajonetsluiting.

De N-connector is ook geschikt voor hoogfrequente verbindingen. In tegenstelling tot zijn BNC-tegenhanger heeft hij een schroefvergrendeling met een interne afdichting, zodat hij ook geschikt is voor metingen buitenshuis - bijvoorbeeld bij de montage van antennes. Met een karakteristieke impedantie van 50 ohm kan hij worden gebruikt tot ongeveer 11 gigahertz.

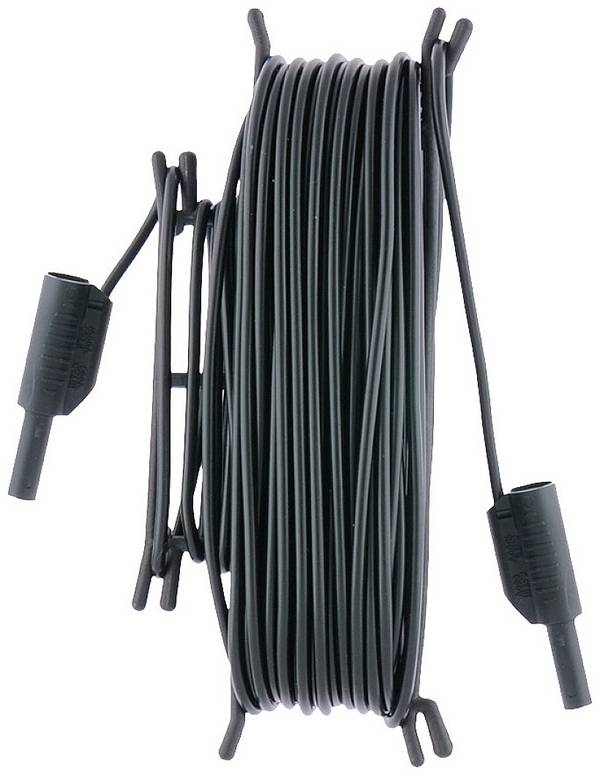

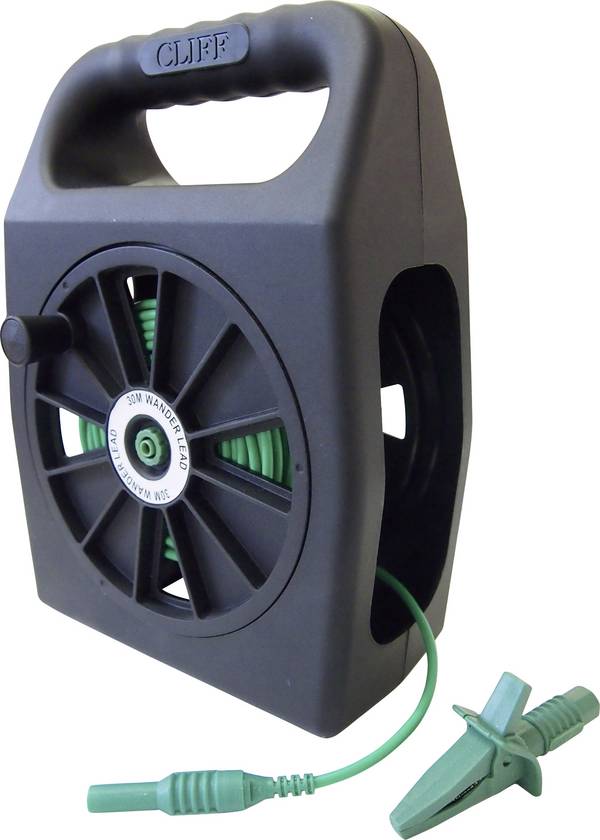

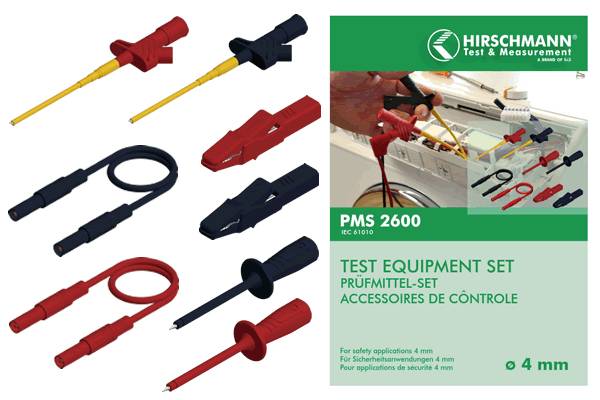

Een gestandaardiseerde connector die gewoonlijk voorzien is van een easy-grip huls. Veiligheidstestsnoeren met deze connectoren zijn ook verkrijgbaar. Hun voordeel: ze kunnen worden uitgerust met een hoogbeveiligde zekering, met hun nominale spanning tot 1.000 volt en een nominale stroom van maximaal 8 ampère vallen ze in de meetcategorie CAT IV, wat betekent dat ze bestand zijn tegen transiënten tot 12.000 volt bij een impedantie van 2 ohm. Praktische voorbeelden zijn metingen aan elektriciteitsmeters en aan primaire overstroombeveiligingen.

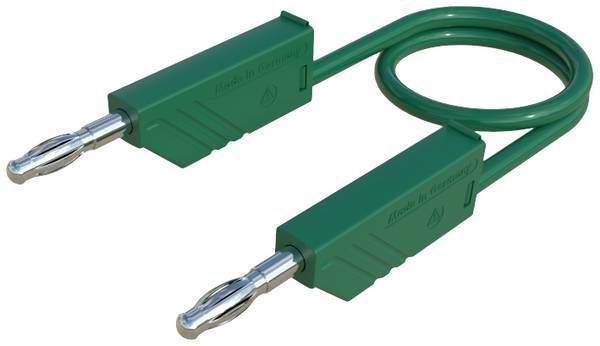

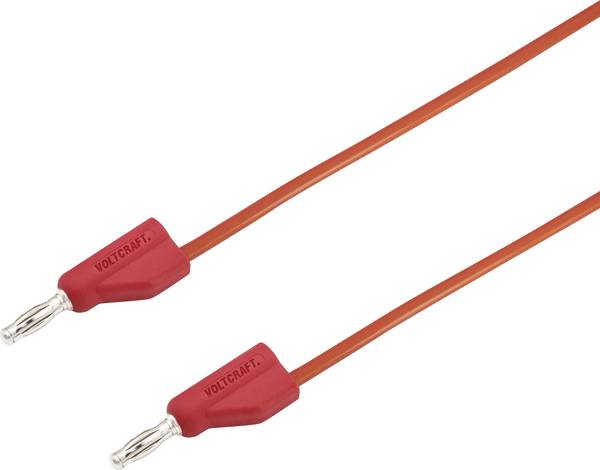

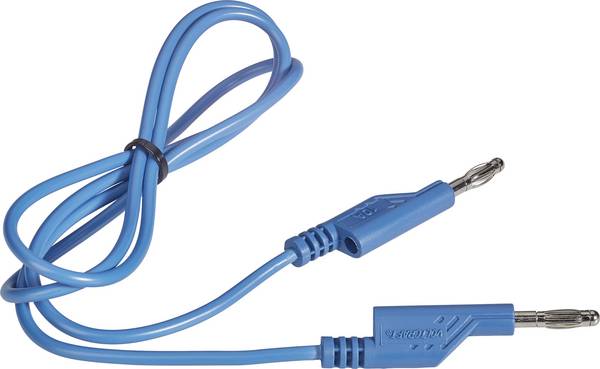

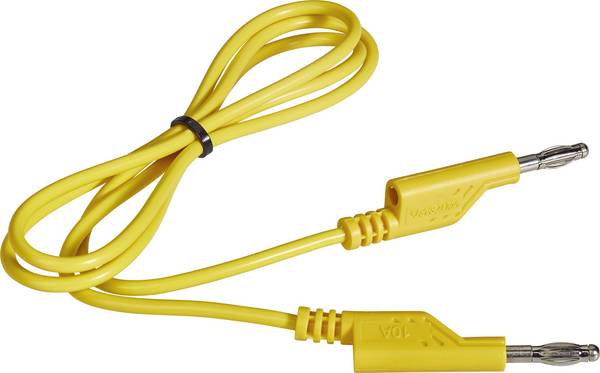

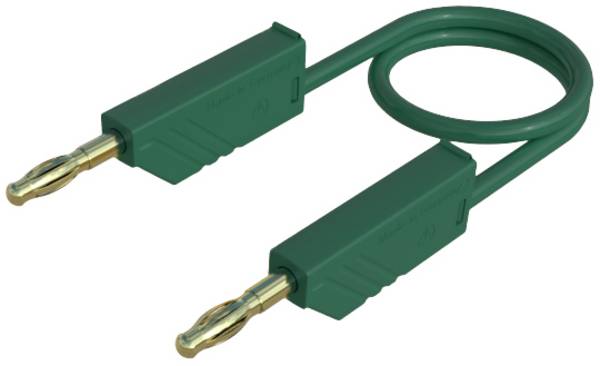

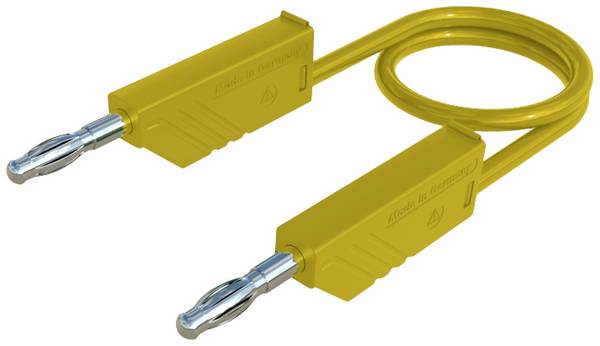

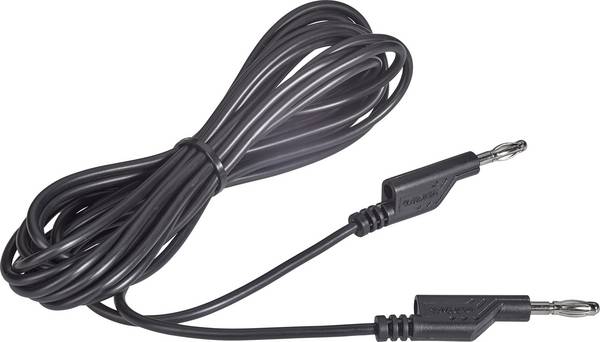

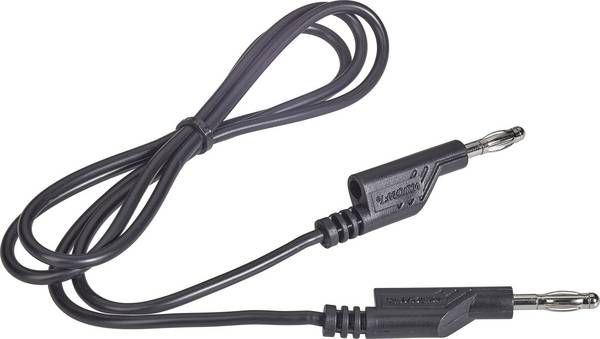

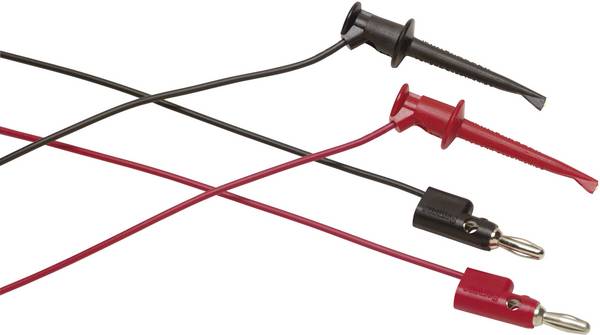

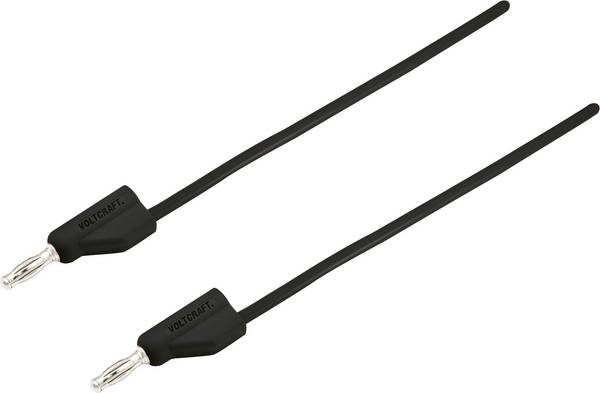

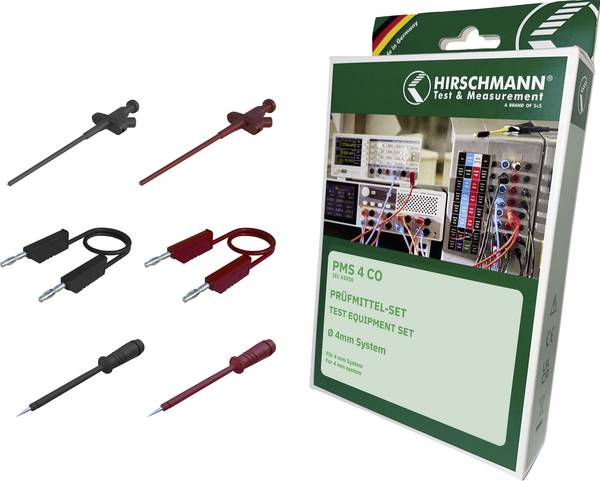

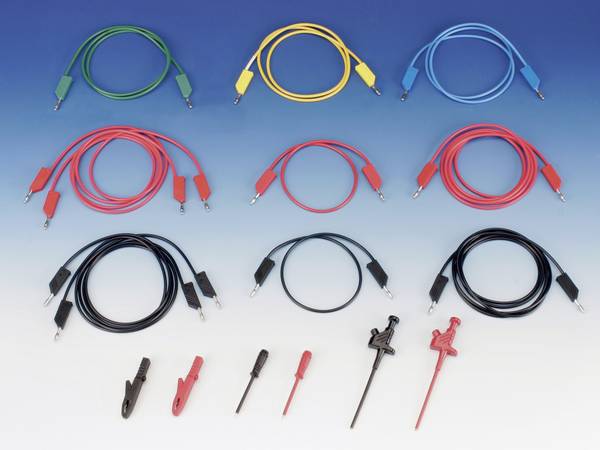

Visueel en technisch nauw verwant aan 4-millimeter pluggen zijn lamellenpluggen, ook wel veerpluggen of bananenpluggen genoemd. Net als bij de 4-millimeter pluggen wordt een veilig contact bereikt door verende lamellen in de punt van de plug. Banaanstekkers zijn ook verkrijgbaar in uitvoeringen van 2 millimeter. Gezien hun vrij lage elektrische nominale belastbaarheid behoren lamellenstekkers tot de meetcategorie CAT I. Ze zijn geschikt voor metingen aan stroomkringen die niet rechtstreeks op het net zijn aangesloten.

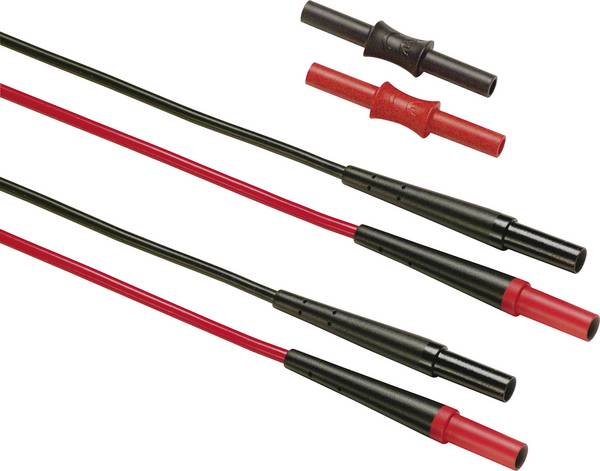

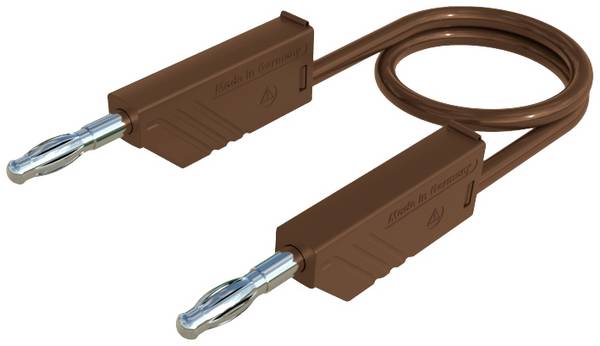

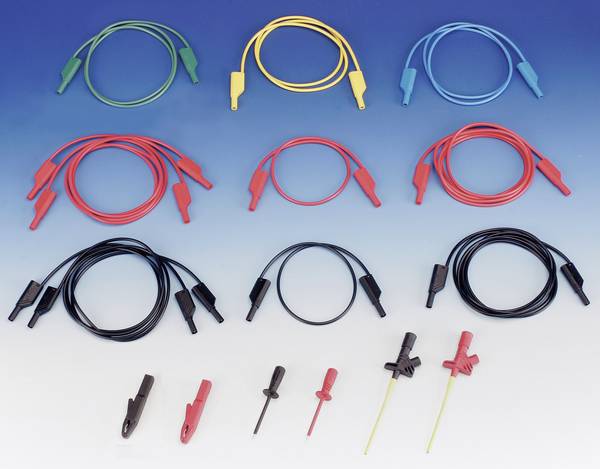

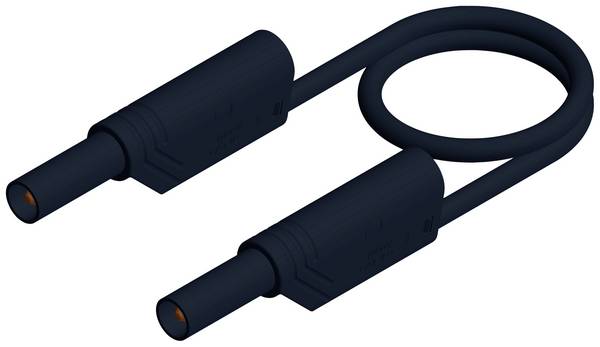

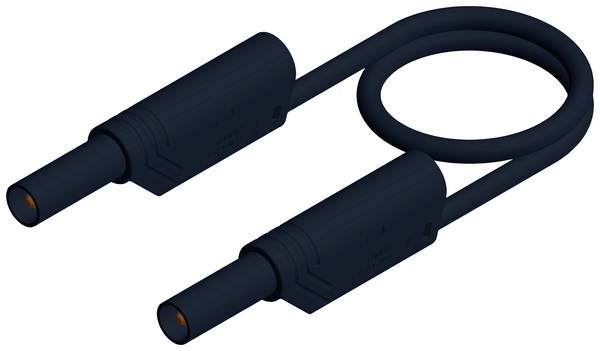

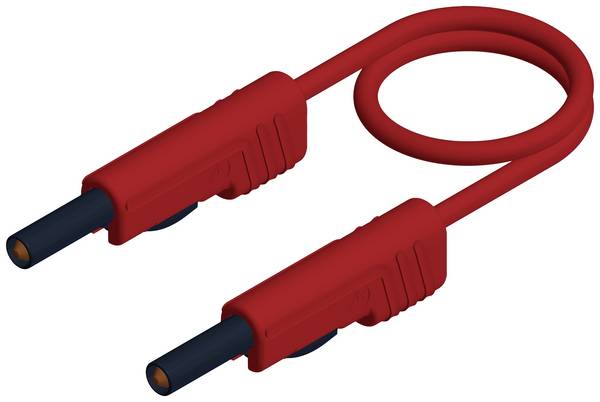

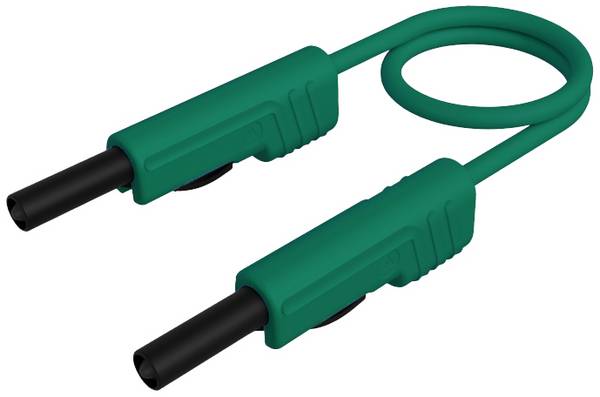

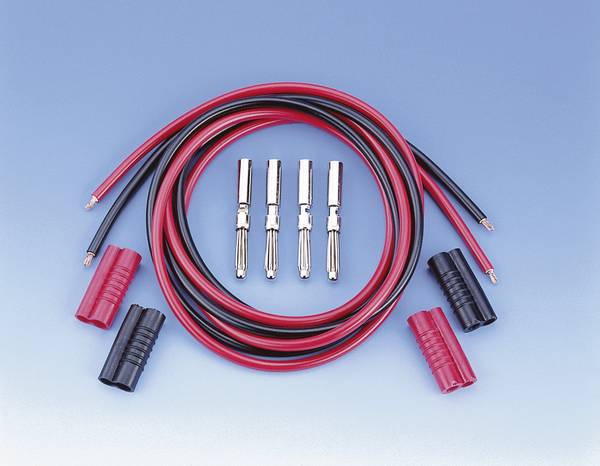

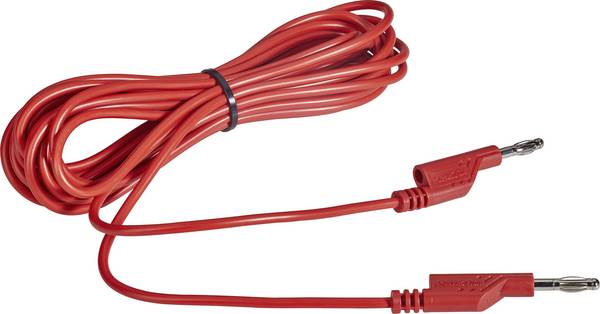

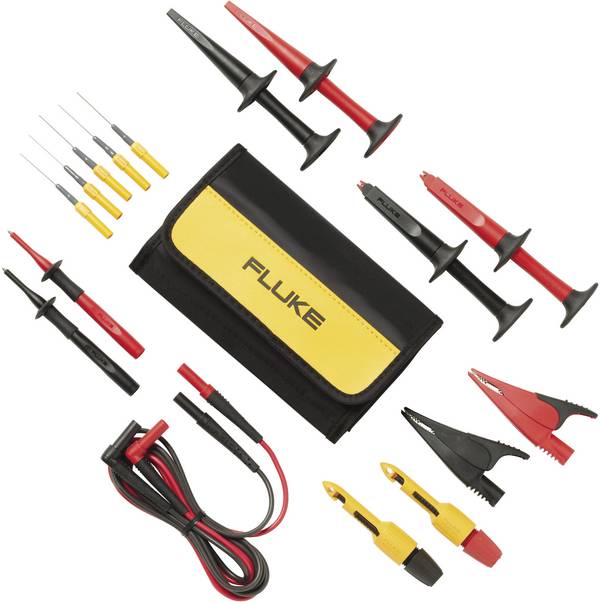

De klassieke testsnoeraansluitingen voor gebruik op multimeter-ingangen. Qua elektrisch draagvermogen vallen ze in de meetcategorieën CAT III tot 1000 volt en CAT IV tot 600 volt. De nominale spanning is gewoonlijk 1000 volt en de nominale stroom kan tot 10 ampère bedragen.

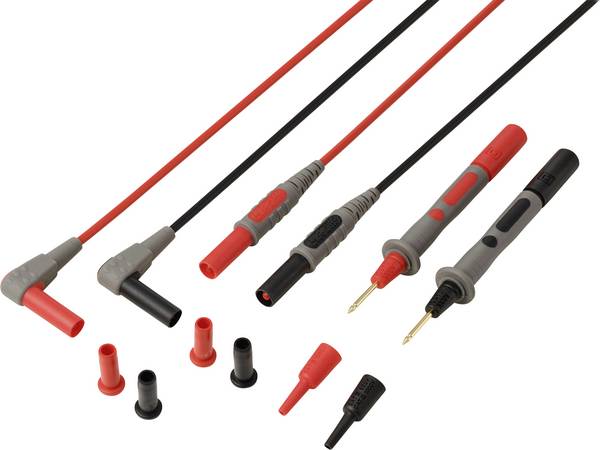

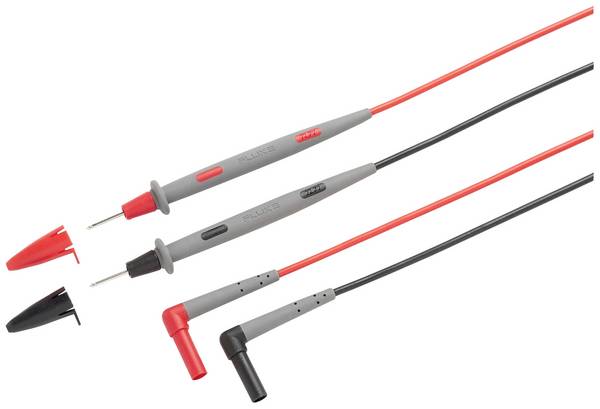

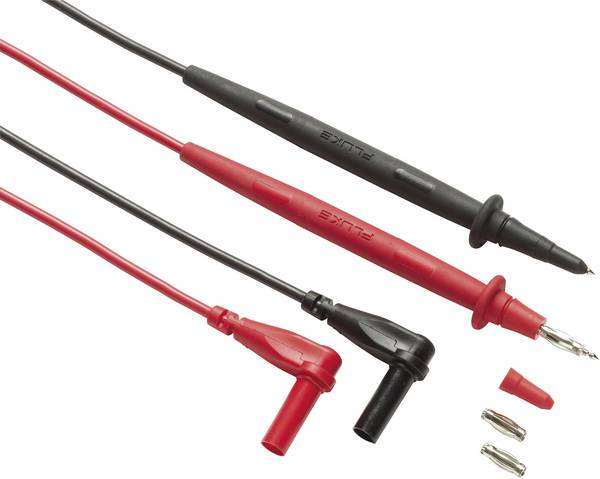

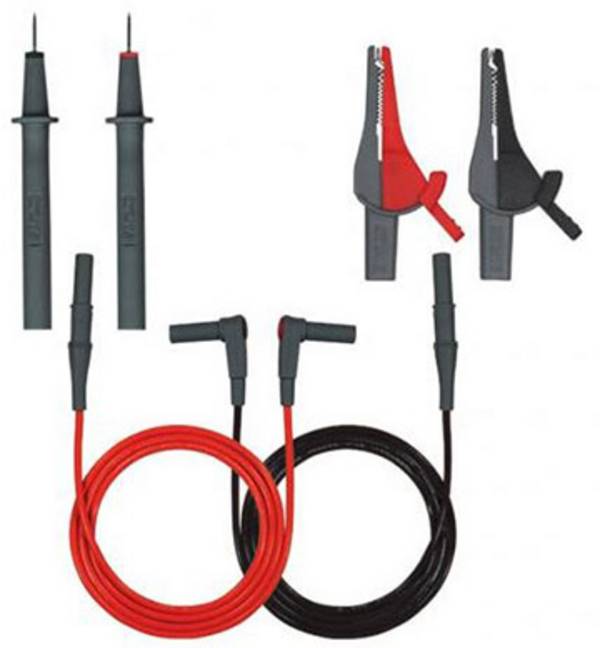

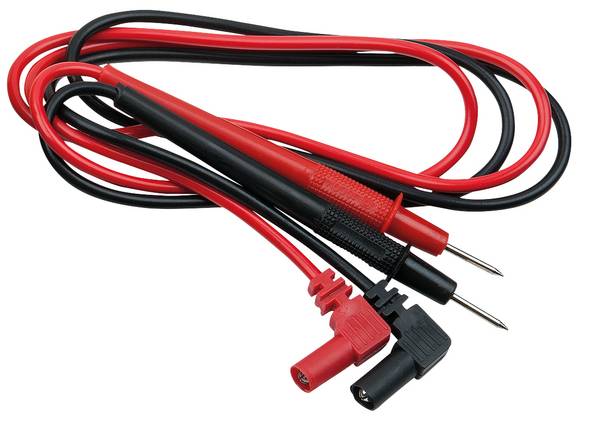

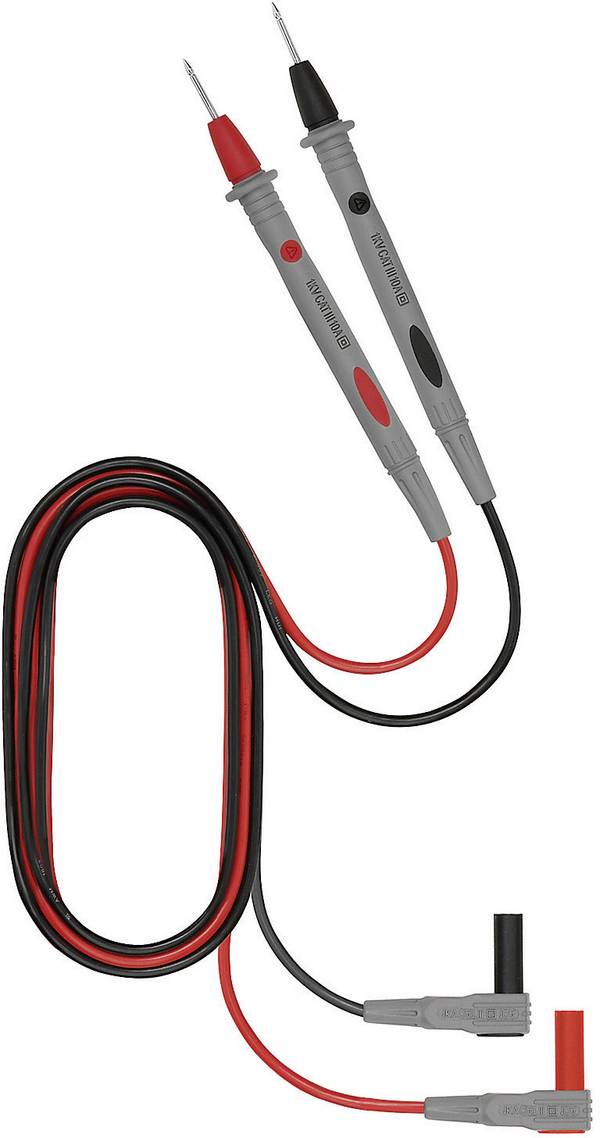

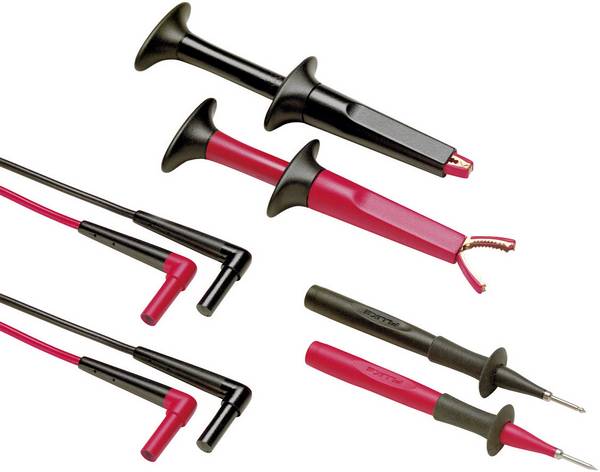

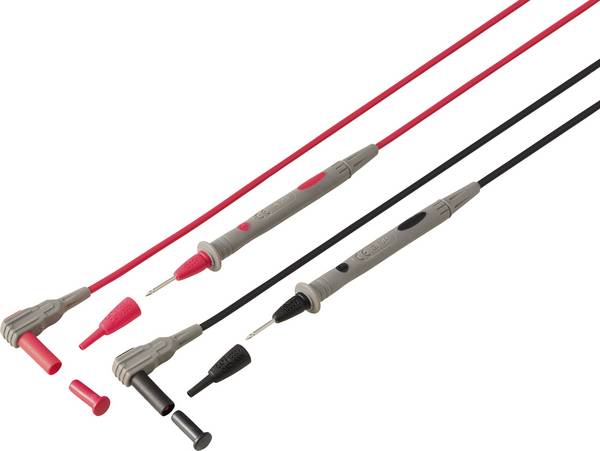

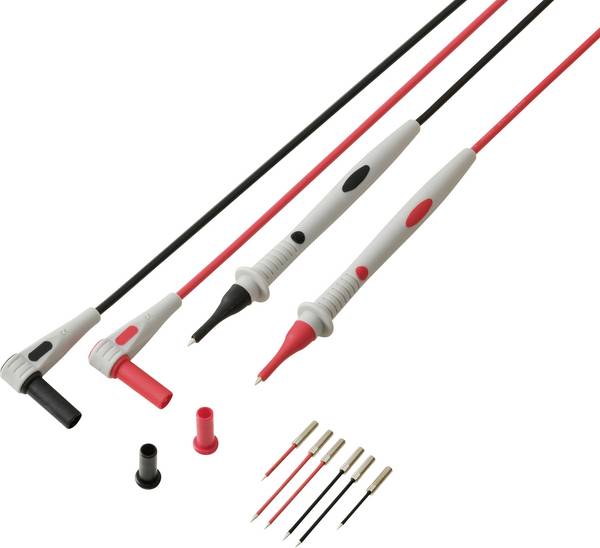

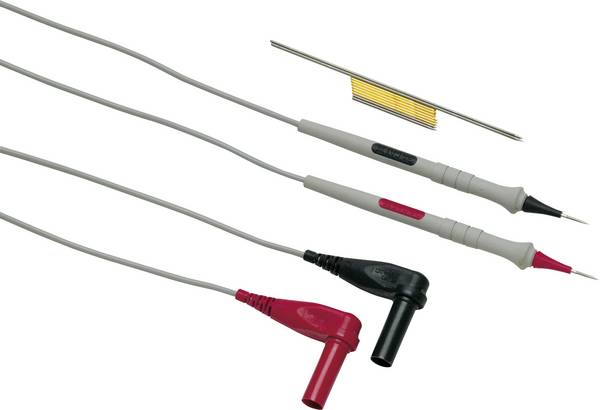

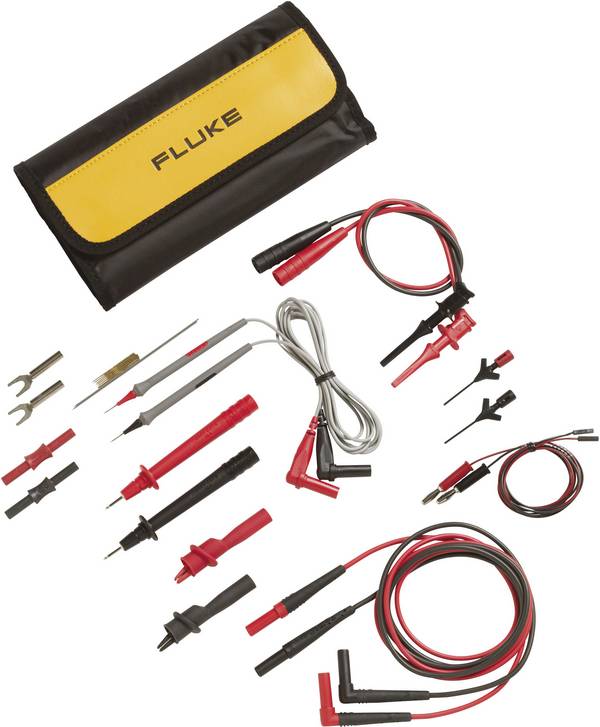

Connectoren in 2- of 4-millimeter uitvoering worden vaak aangetroffen op meetsnoeren waarvan de andere uiteinden voorzien zijn van teststaafjes. De metingen worden hoofdzakelijk verricht met een multimeter. Door hun behuizing met lange steel en contactbeveiliging voor de meetpunt zijn ze ook geschikt voor stromen van 16 ampère en spanningen van 1000 volt.

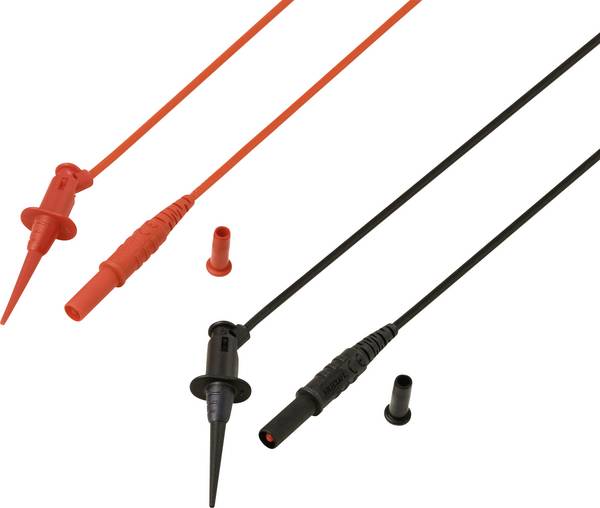

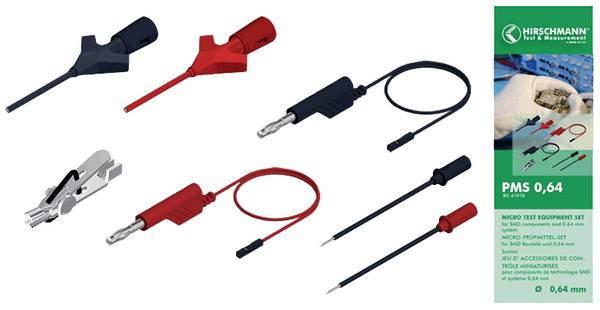

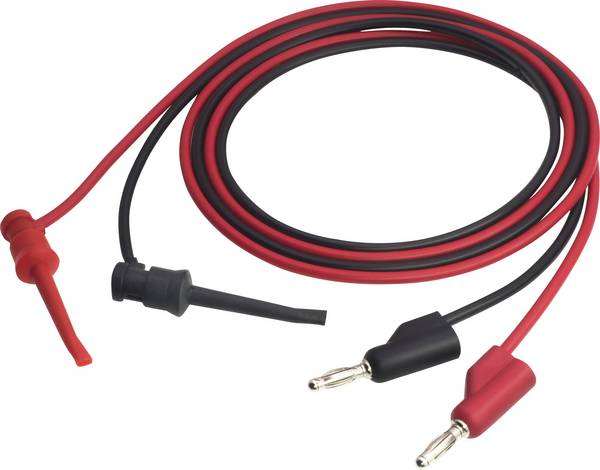

Speciaal voor oscilloscopen zijn testsondes beschikbaar met een geïntegreerde pick-off terminal en een BNC-stekker aan het andere uiteinde. Door simpelweg de isolatie terug te duwen, wordt een door veerspanning vastgehouden klem in de punt zichtbaar. Deze kan snel en gemakkelijk worden aangesloten op aansluitdraden van bijvoorbeeld discrete componenten. Voor de tegenoverliggende pool wordt meestal een krokodillenklem via een kabel rechtstreeks op de testsonde aangesloten.

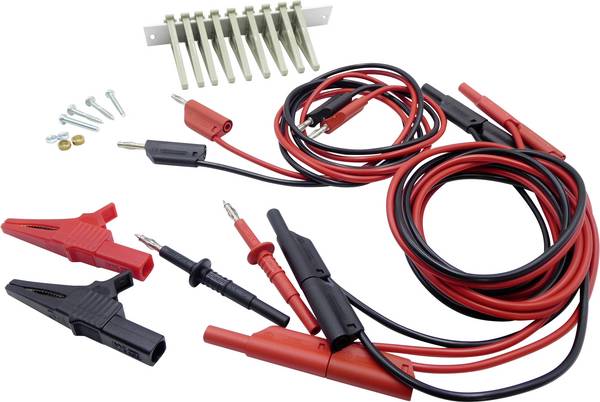

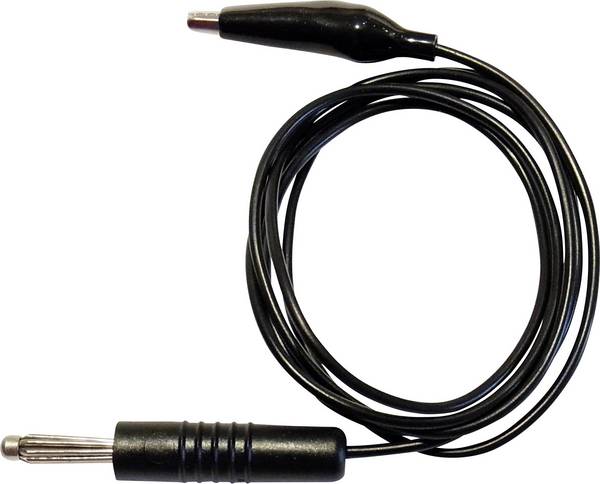

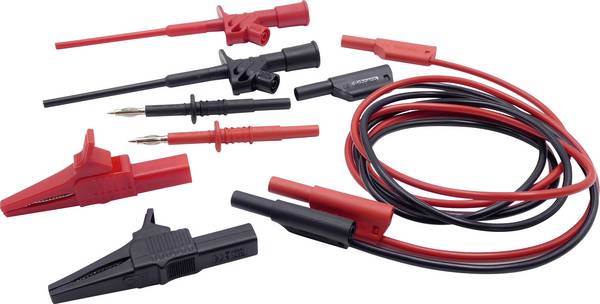

Als beide handen tijdens de meting vrij moeten blijven, zijn krokodillenklemmen de eerste keuze. Met hun "kaken" onder veerspanning en voorzien van tanden, worden ze snel aangesloten en na de meting weer verwijderd.

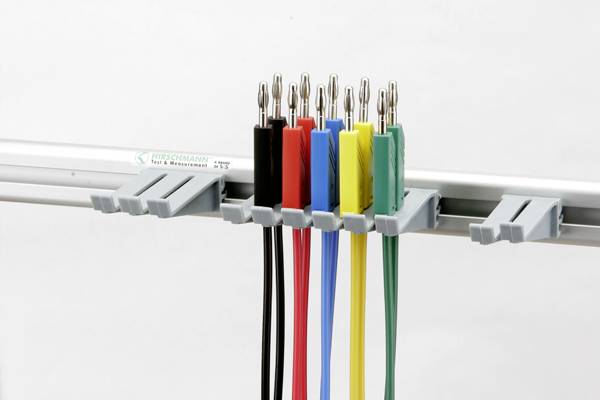

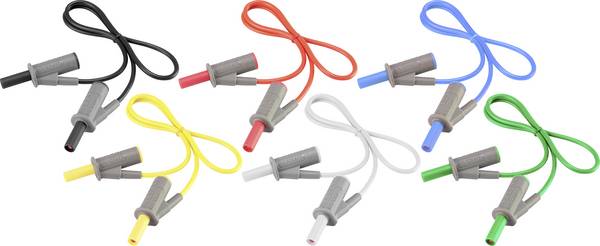

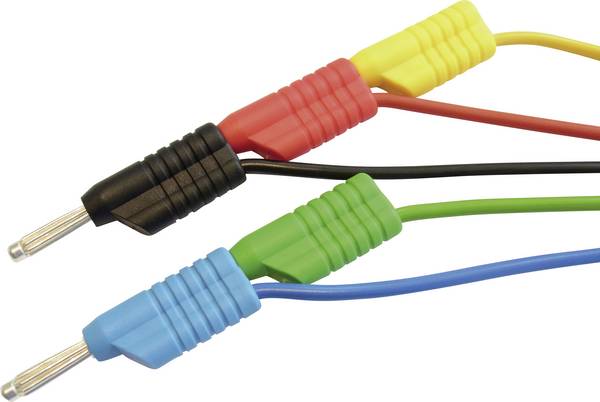

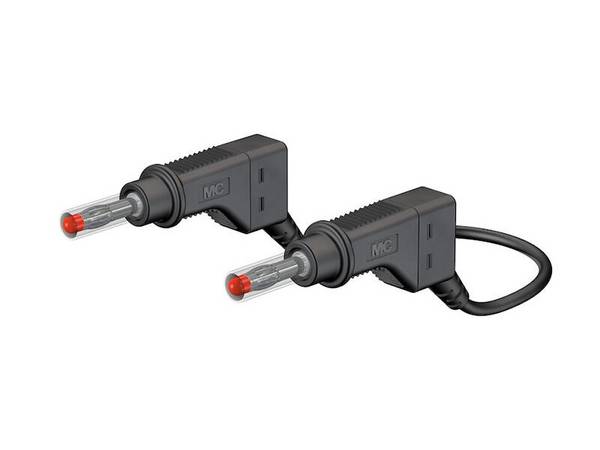

Zo divers als de mogelijke toepassingen van meetsnoeren zijn, zo divers zijn ook de ontwerpen van de connectoren. Er zijn schuine, rechte, geïsoleerde, met schuifmof, stijve en stapelbare. Stapelbaar betekent dat een stekker ook een of twee koppelingen of contactdozen heeft. Deze kunnen worden gebruikt om extra meetsnoeren en dus andere meetinstrumenten aan te sluiten.
