Neigingsschakelaars Vlotterschakelaars
73 resultatenDetails | Prijs | Beschikbaarheid | Schakelstroom (max.) | Schakelspanning | Materiaal | Contactsoort | Max. temperatuur | Certificaten | |
|---|---|---|---|---|---|---|---|---|---|
 excl. btw 1080 Stuks op voorraad Morgen leverbaar | 1 A | 250 V/AC | Polyfenyleen | 1x NC, 1x NO | 90 °C | - | |||
 H-Tronic S3 Vlotterschakelaar 25 V/AC, 60 V/DC 0.4 A 1 stuk(s)Conrad Electronic excl. btw 113 Stuks op voorraad Morgen leverbaar | 0.4 A | 25 V/AC, 60 V/DC | Polypropyleen | - | +60 °C | - | |||
 Afb. vergelijkbaar excl. btw 552 Stuks op voorraad Morgen leverbaar | 1 A | 140 V/AC, 200 V/DC | RVS | 1x NO | +125 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 185 Stuks op voorraad Morgen leverbaar | 1.5 A | 200 V/DC, 250 V/AC | RVS | 1x NO | +125 °C | RoHS | |||
 excl. btw 839 Stuks op voorraad Morgen leverbaar | 1 A | 100 V/DC, 250 V/AC | Polypropyleen | 1x NC, 1x NO | +110 °C | - | |||
 H-Tronic S1 Vlotterschakelaar 25 V/AC, 60 V/DC 0.4 A 1 stuk(s)Conrad Electronic excl. btw 24 Stuks op voorraad Morgen leverbaar | 0.4 A | 25 V/AC, 60 V/DC | Polypropyleen | - | +60 °C | - | |||
excl. btw 266 Stuks op voorraad Morgen leverbaar | 1 A | 250 V/AC | Polypropyleen | 1x NC, 1x NO | +105 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 531 Stuks op voorraad Morgen leverbaar | 1 A | 140 V/AC, 200 V/DC | RVS | 1x NC | +125 °C | RoHS | |||

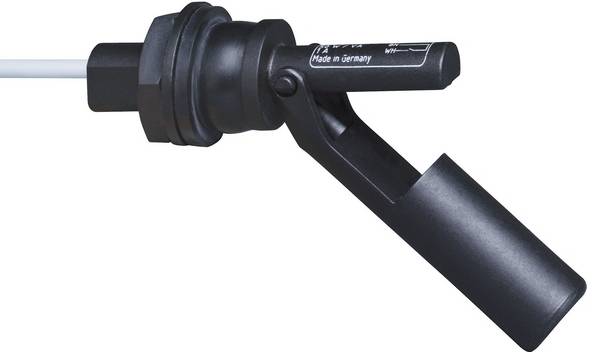

 Elobau 207KS12D Vlotterschakelaar 250 V/AC 1 A 1x NO IP67 1 stuk(s)Conrad Electronic excl. btw 95 Stuks op voorraad Morgen leverbaar | 1 A | 250 V/AC | Polypropyleen | 1x NO | +105 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 211 Stuks op voorraad Morgen leverbaar | 1.5 A | 200 V/DC, 250 V/AC | Polyamide | 1x NC, 1x NO | +80 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 26 Stuks op voorraad Morgen leverbaar | 0.5 A | 48 V/AC, 48 V/DC | Polyamide | 1x NC, 1x NO | +105 °C | RoHS | |||
 Afb. vergelijkbaar Elobau 20101210 Vlotterschakelaar 230 V/AC 1 A 1x NO IP67 1 stuk(s)Conrad Electronic excl. btw Onbekende levertijd | 1 A | 230 V/AC | Polypropyleen | 1x NO | +100 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 103 Stuks op voorraad Morgen leverbaar | 1.5 A | 200 V/DC, 250 V/AC | RVS | 1x NC | +125 °C | RoHS | |||
 excl. btw 703 Stuks op voorraad Morgen leverbaar | 0.5 A | 200 V/AC | Polypropyleen | 1x NC, 1x NO | +80 °C | RoHS | |||
 excl. btw 7 Stuks op voorraad Morgen leverbaar | - | 230 V/AC | RVS | 1x NC, 1x NO | 60 °C | RoHS | |||
 excl. btw 201 Stuks op voorraad Morgen leverbaar | 1 A | 100 V/DC, 250 V/AC | Polypropyleen | 1x NC, 1x NO | +110 °C | - | |||

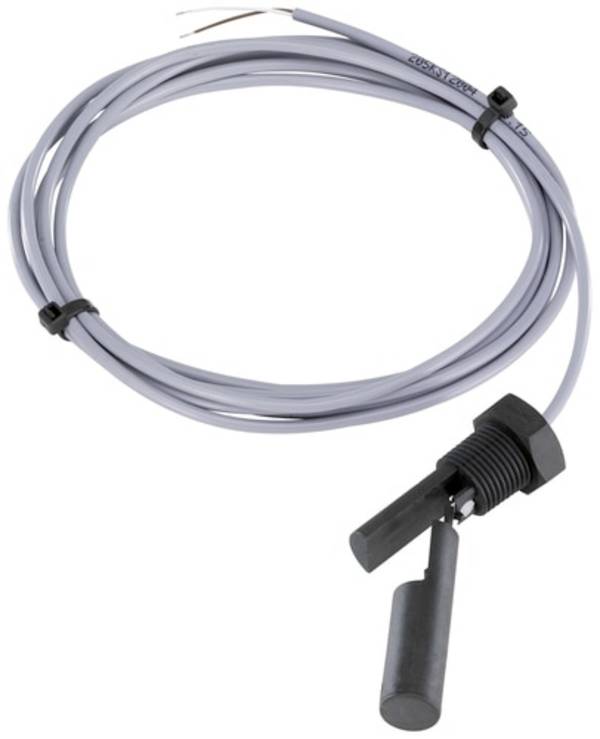

 Afb. vergelijkbaar Bürkert TCL001 Vlotterschakelaar 250 V 1x NC, 1x NO 1 stuk(s)Conrad Electronic excl. btw 7 Stuks op voorraad Morgen leverbaar | - | 250 V | Kunststof | 1x NC, 1x NO | - | - | |||
excl. btw 187 Stuks op voorraad Morgen leverbaar | 0.5 A | 200 V/AC | Polypropyleen | 1x NO | +80 °C | RoHS | |||
 H-Tronic S4 Vlotterschakelaar 25 V/AC, 60 V/DC 0.4 A 1 stuk(s)Conrad Electronic excl. btw 57 Stuks op voorraad Morgen leverbaar | 0.4 A | 25 V/AC, 60 V/DC | RVS | - | +60 °C | - | |||
 excl. btw 18 Stuks op voorraad Morgen leverbaar | 0.4 A | 230 V/AC | Messing | 1x NC, 1x NO | +80 °C | RoHS | |||
 H-Tronic S2 Vlotterschakelaar 25 V/AC, 60 V/DC 0.4 A 1 stuk(s)Conrad Electronic excl. btw 22 Stuks op voorraad Morgen leverbaar | 0.4 A | 25 V/AC, 60 V/DC | Polypropyleen | - | +60 °C | - | |||
excl. btw 45 Stuks op voorraad Morgen leverbaar | 0.25 A | 48 V/AC | Polypropyleen | 1x wisselcontact | +105 °C | RoHS | |||
 excl. btw 215 Stuks op voorraad Morgen leverbaar | 1 A | 100 V/DC, 250 V/AC | Copolymeer | 1x NC, 1x NO | +60 °C | - | |||
 Afb. vergelijkbaar excl. btw Leverbaar ma. 21 sep. | 1 A | 48 V/AC | Polypropyleen | 1x NC, 1x NO | +100 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 20 Stuks op voorraad Morgen leverbaar | 1 A | 48 V/AC | Polyvinylideenfluoride | 1x NC, 1x NO | +100 °C | RoHS | |||
 excl. btw 86 Stuks op voorraad Morgen leverbaar | 0.4 A | 230 V/AC | RVS | 1x NC, 1x NO | +80 °C | RoHS | |||
 REED Electronics FKM Terugslagventiel 1 stuk(s)Conrad Electronic excl. btw 59 Stuks op voorraad Morgen leverbaar | - | - | FKM | - | 60 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 6 Stuks op voorraad Morgen leverbaar | 1 A | 200 V/DC, 250 V/AC | Polyamide | 1x NO | +100 °C | RoHS | |||
 Afb. vergelijkbaar Elobau 201812 Vlotterschakelaar 48 V/AC 0.5 A 1x NO IP67 1 stuk(s)Conrad Electronic excl. btw 22 Stuks op voorraad Morgen leverbaar | 0.5 A | 48 V/AC | Polypropyleen | 1x NO | +100 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 522 Stuks op voorraad Morgen leverbaar | 1.5 A | 200 V/DC, 250 V/AC | Polypropyleen | 1x NO | +80 °C | RoHS | |||
 excl. btw Leverbaar ma. 12 okt. Min: 25Meervoud: 25 | - | 25 V/AC, 50 V/DC | PVC | 1x NC, 1x NO | 60 °C | RoHS | |||
 excl. btw 187 Stuks op voorraad Morgen leverbaar | 1 A | 100 V/DC, 250 V/AC | Polypropyleen | 1x NC, 1x NO | +110 °C | - | |||
 excl. btw 125 Stuks op voorraad Morgen leverbaar | 1 A | 100 V/DC, 250 V/AC | Polyamide 6.6 | 1x NC, 1x NO | +110 °C | - | |||
 Afb. vergelijkbaar excl. btw 205 Stuks op voorraad Morgen leverbaar | 1 A | 130 V/AC, 180 V/DC | Polypropyleen | 1x NO | +80 °C | RoHS | |||
- | - | EPDM | - | 60 °C | RoHS | ||||
 excl. btw 24 Stuks op voorraad Leverbaar ma. 21 sep. | - | 25 V/AC, 50 V/DC | PVC | 1x NC, 1x NO | 60 °C | RoHS | |||
 excl. btw 13 Stuks op voorraad Morgen leverbaar | 0.4 A | 230 V/AC | Polypropyleen | 1x NC, 1x NO | +80 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 10 Stuks op voorraad Morgen leverbaar | 1 A | 48 V | Messing | 1x wisselcontact | +100 °C | RoHS | |||
 excl. btw 126 Stuks op voorraad Morgen leverbaar | 1 A | 250 V/AC | Polypropyleen | 1x NC, 1x NO | +70 °C | - | |||
 excl. btw Leverbaar ma. 12 okt. Min: 3Meervoud: 3 | - | 10 V/DC, 26 V/DC | RVS | - | 60 °C | RoHS | |||
 excl. btw 3 Stuks op voorraad Morgen leverbaar | - | 25 V/AC, 50 V/DC | PVC | 1x NC, 1x NO | 60 °C | RoHS | |||
 excl. btw 9 Stuks op voorraad Leverbaar ma. 21 sep. | - | 25 V/AC, 50 V/DC | PVC | 1x NC, 1x NO | 60 °C | RoHS | |||
excl. btw 31 Stuks op voorraad Morgen leverbaar | - | - | PVC | - | 60 °C | RoHS | |||
 Afb. vergelijkbaar € 6,60 excl. btw 49 Stuks op voorraad Morgen leverbaar | 1 A | 140 V/AC, 200 V/DC | Polypropyleen | 1x NO | +80 °C | RoHS | |||
 excl. btw 159 Stuks op voorraad Morgen leverbaar | 1 A | 250 V/AC | Polypropyleen | 1x NC, 1x NO | +70 °C | - | |||
 excl. btw 246 Stuks op voorraad Morgen leverbaar | 1 A | 250 V/AC | Polyfenyleensulfide | 1x NC, 1x NO | +110 °C | - | |||
 excl. btw Onbekende levertijd | 0.4 A | 230 V/AC | RVS | 1x NC, 1x NO | +80 °C | RoHS | |||
- | - | - | - | - | - | ||||
Endress+Hauser FTS20 Vlotterschakelaar 1 stuk(s)Conrad Electronic € 132,22 excl. btw Onbekende levertijd | - | - | - | - | - | RoHS | |||
 Afb. vergelijkbaar excl. btw 56 Stuks op voorraad Morgen leverbaar | 1 A | 200 V/DC, 250 V/AC | Polyamide | 1x NO | +100 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 22 Stuks op voorraad Morgen leverbaar | 1 A | 250 V/AC | Polyamide | 1x NC, 1x NO | +105 °C | RoHS | |||
Endress+Hauser FTS20 Vlotterschakelaar 1 stuk(s)Conrad Electronic € 132,22 excl. btw Leverbaar do. 24 sep. | - | - | - | - | - | RoHS | |||
Endress+Hauser FTS20 Vlotterschakelaar 1 stuk(s)Conrad Electronic € 67,76 excl. btw Leverbaar do. 24 sep. | - | - | - | - | - | RoHS | |||
Endress+Hauser FTS20 Vlotterschakelaar 1 stuk(s)Conrad Electronic € 67,76 excl. btw Leverbaar do. 24 sep. | - | - | - | - | - | RoHS | |||
 excl. btw 4 Stuks op voorraad Morgen leverbaar | - | 230 V/AC | PP | 1x NC, 1x NO | 60 °C | RoHS | |||
 excl. btw Leverbaar ma. 12 okt. Min: 25Meervoud: 25 | - | 230 V/AC | Buna, POM | 1x NC | 60 °C | RoHS | |||
excl. btw 21 Stuks op voorraad Morgen leverbaar | - | - | PVC | - | 60 °C | RoHS | |||
 Afb. vergelijkbaar excl. btw 471 Stuks op voorraad Morgen leverbaar | 1 A | 130 V/AC, 180 V/DC | Polypropyleen | 1x NC | +80 °C | RoHS | |||
Endress+Hauser FTS20 Vlotterschakelaar 1 stuk(s)Conrad Electronic € 67,76 excl. btw Leverbaar do. 24 sep. | - | - | - | - | - | RoHS | |||
 excl. btw 50 Stuks op voorraad Morgen leverbaar | 0.4 A | 230 V/AC | Messing | 1x NC, 1x NO | +80 °C | RoHS | |||
 excl. btw 36 Stuks op voorraad Morgen leverbaar | 0.4 A | 230 V/AC | Polypropyleen | 1x NC, 1x NO | +80 °C | RoHS | |||
excl. btw 16 Stuks op voorraad Morgen leverbaar | - | - | PVC | - | 60 °C | RoHS | |||
 excl. btw 19 Stuks op voorraad Morgen leverbaar | - | - | PVC | - | 60 °C | RoHS | |||
 Finder 72.A1.1.000.0502 Vlotterschakelaar 30 V/DC 6 A IP65 1 stuk(s)Conrad Electronic excl. btw Onbekende levertijd | 6 A | 30 V/DC | Polypropyleen | - | +45 °C | RoHS | |||
 Afb. vergelijkbaar € 7,02 excl. btw 120 Stuks op voorraad Morgen leverbaar | 1 A | 140 V/AC, 200 V/DC | Polypropyleen | 1x NC | +80 °C | RoHS | |||
Endress+Hauser FTS20 Vlotterschakelaar 1 stuk(s)Conrad Electronic € 132,22 excl. btw Leverbaar do. 24 sep. | - | - | - | - | - | RoHS | |||
 Afb. vergelijkbaar excl. btw 211 Stuks op voorraad Morgen leverbaar | 1.5 A | 200 V/DC, 250 V/AC | Polypropyleen | 1x NO | +80 °C | RoHS | |||
Endress+Hauser FTS20 Vlotterschakelaar 1 stuk(s)Conrad Electronic € 132,22 excl. btw Leverbaar vr. 25 sep. | - | - | - | - | - | RoHS | |||
Endress+Hauser FTS20 Vlotterschakelaar 1 stuk(s)Conrad Electronic € 132,22 excl. btw Onbekende levertijd | - | - | - | - | - | RoHS | |||
 Afb. vergelijkbaar excl. btw 36 Stuks op voorraad Morgen leverbaar | 1 A | 140 V/AC, 200 V/DC | Polypropyleen | 1x NO | +80 °C | RoHS | |||
excl. btw 2 Stuks op voorraad Morgen leverbaar | - | - | PVC | - | 60 °C | RoHS | |||
€ 63,79 excl. btw 22 Sets op voorraad Leverbaar ma. 28 sep. | - | - | - | - | - | - | |||
 H-Tronic S4 Vlotterschakelaar 25V/AC 60V/DC 0,4A 1114655Shopyourproduct € 64,91 excl. btw 60 Sets op voorraad Leverbaar ma. 28 sep. | - | - | - | - | - | - | |||
Advies
Deze tekst is automatisch vertaald.
Interessante feiten over tilt- en vlotterschakelaars
-
Wat zijn tilt-schakelaars of vlotterschakelaars?
-
Hoe werken kantel- en vlotterschakelaars en hoe zijn ze geconstrueerd?
-
Welke soorten kantel- en vlotterschakelaars zijn er en waar moet bij het selecteren en bedienen rekening mee worden gehouden?
Wat zijn tilt-schakelaars of vlotterschakelaars?
Om ervoor te zorgen dat het niveau van het vloeistofniveau in containers kan worden geregeld en op een bepaald niveau kan worden gehouden, moet er, afhankelijk van het niveau, een schakel- of regelfunctie voor een klep of een pomp of elektronica kunnen worden geactiveerd. Hiervoor zijn er kantelschakelaars en vlotterschakelaars. Dergelijke schakelinrichtingen, die afhankelijk van het vloeistofniveau worden bediend, zijn, afhankelijk van de uitvoering, geschikt voor niveauregeling en bewaking in toepassingen in de chemie, procestechniek, levensmiddelentechniek, huishoudtechniek of dergelijke. Dergelijke schakelinrichtingen worden ook gebruikt om veiligheidsfuncties uit te voeren tegen overlopen of legen van containers.
Hoe werken tiltschakelaars en vlotterschakelaars en hoe zijn ze geconstrueerd?
De kantel- en vlotterschakelaar gebruikt het drijfvermogen van een vlotter in een vloeistof, waarvan de mechanische kracht wordt gebruikt om een schakelaar te bedienen. Deze kracht kan direct op het schakelmechanisme werken of indirect, bijvoorbeeld via een magneet op een reedcontact. Er zijn versies met contacten maken en versies met verbreekcontacten.
In het geval van de kantelschakelaar of kantelsensor bevindt de vlotter zich op of in een arm of buis die aan de zijkant van de module is bevestigd, waarvan de kantelhoek afhangt van het niveau van de te meten vloeistof. Er zit een magneet in de beweegbare arm en een reedcontact in het vaste deel, dat sluit wanneer de magneet nadert.
Zoals de naam al doet vermoeden, hebben vlotterschakelaars een hol lichaam gevuld met lucht, de vlotter, die op en neer beweegt op een stijgleiding afhankelijk van het vloeistofniveau. Ook hier wordt bij het bereiken van een bepaalde positie een schakelcontact bediend, waardoor het circuit wordt gesloten of onderbroken.
Een andere variant zijn immersieschakelaars, die worden gebruikt als hellingsensor in combinatie met dompelpompen. Het is een hermetisch afgesloten behuizing die door het drijfvermogen op het vloeistofoppervlak wordt gehouden. De kabel die aan de pomp is bevestigd, houdt de schakelaar zo vast dat deze naar boven of beneden wijst, afhankelijk van het niveau. Een metalen kogel kan vrij bewegen in de behuizing. Als de schakelaar naar boven wijst, dat wil zeggen als de container vol is, ligt de kogel op een mechanisch bediend schakelcontact dat de pomp inschakelt. Nadat de pomp het niveau heeft verlaagd, beweegt de dompelschakelaar naar een andere positie zodat de bal niet meer op de schakelaar staat. De pomp wordt uitgeschakeld. Het niveau waarop de pomp in- of uitschakelt, wordt bepaald door de variabele lengte van de aansluitkabel.
De posities voor het in- en uitschakelen verschillen bij deze schakelaars, zodat er een hysterese tussen zit die leidt tot min of meer grote niveau fluctuaties in de container.
Omdat delen van deze schakelinrichtingen in aanraking komen met vloeistoffen, moet een veilige scheiding tussen het elektrische contact en het mechanisme van de kantelarm of de vlotter worden gegarandeerd. Dit wordt bereikt door de schakelelementen in hermetisch afgesloten behuizingsdelen te monteren. Het gebruik van permanente magneten om de reed-schakelaars te bedienen, die geen externe elektrische aansluiting vereisen, heeft zich hier bewezen.
De waarden van het toegestane elektrische schakelvermogen van de contacten staan ook vermeld in de datasheets. De maximale schakelstromen en schakelspanningen mogen tijdens bedrijf niet worden overschreden. Zorg er bij het schakelen van inductieve belastingen zoals relais, schakelaars en motoren voor dat de spanningspieken de contacten niet verbranden.
De probleemloze functie van kantel- en vlotterschakelaars hangt af van de viscositeit van de vloeistof, die meestal temperatuurafhankelijk is. Als dit te stroperig wordt, kan de vlotter niet meer goed bewegen of zelfs plakken.
Omdat het drijfvermogen van de vlotter wordt veroorzaakt door verticale zwaartekracht, speelt de juiste inbouwpositie een belangrijke rol bij het goed functioneren van een kantel- en vlotterschakelaar. De bijbehorende informatie in de databladen moet in acht worden genomen, zodat de vlotter niet kantelt maar vrij kan bewegen.
De doorvoeren van de kabels naar de elektrische schakelaars bevinden zich niet in het gebied onder het vloeistofniveau, behalve bij dompelschakelaars. Niettemin moeten doorvoeringen met stopbussen worden gebruikt, omdat het gebied ook nat of vochtig kan zijn.
Kantelschakelaars en vlotterschakelaars zijn geschikt voor toepassingen in verband met een grote verscheidenheid aan vloeistoffen, waaronder niet alleen "onschadelijke" stoffen zoals water, maar ook agressieve media zoals oliën, logen en zuren. Bovendien kunnen het vloeistoffen zijn die aan speciale hygiëne- en schoonheidsvereisten moeten voldoen. Voorbeelden zijn toepassingen in de dranken-, voedingsmiddelen- en farmaceutische industrie. Hierbij speelt het materiaal van het schakelmateriaal een belangrijke rol omdat het geschikt moet zijn voor de betreffende toepassing en toepassingsgebied.
Welke soorten kantel- en vlotterschakelaars zijn er en waar moet bij het selecteren en bedienen rekening mee worden gehouden?
De praktische toepassing van de betreffende kantel- en vlotterschakelaar bepaalt de eisen van de betreffende toepassing. Met name het materiaal dat in aanraking komt met de media moet geschikt zijn voor het betreffende doel. Polypropyleen (PP) is b.v. B. bestand tegen waterige oplossingen van zouten, sterke zuren, logen en wasvloeistoffen tot 1200, roestvrij staal is geschikt voor. B. voor voedsel en farmaceutische producten. Voor andere agressieve stoffen zoals oliën, brandstoffen, organische oplosmiddelen enz. Moeten speciale kunststoffen worden geselecteerd, waarvan de eigenschappen zijn gespecificeerd in de respectievelijke gegevensbladen.
