Siemens 3RT2517-1BF40 Contactor 2x NC, 2x NO 1 stuk(s) kopen ? Conrad Electronic

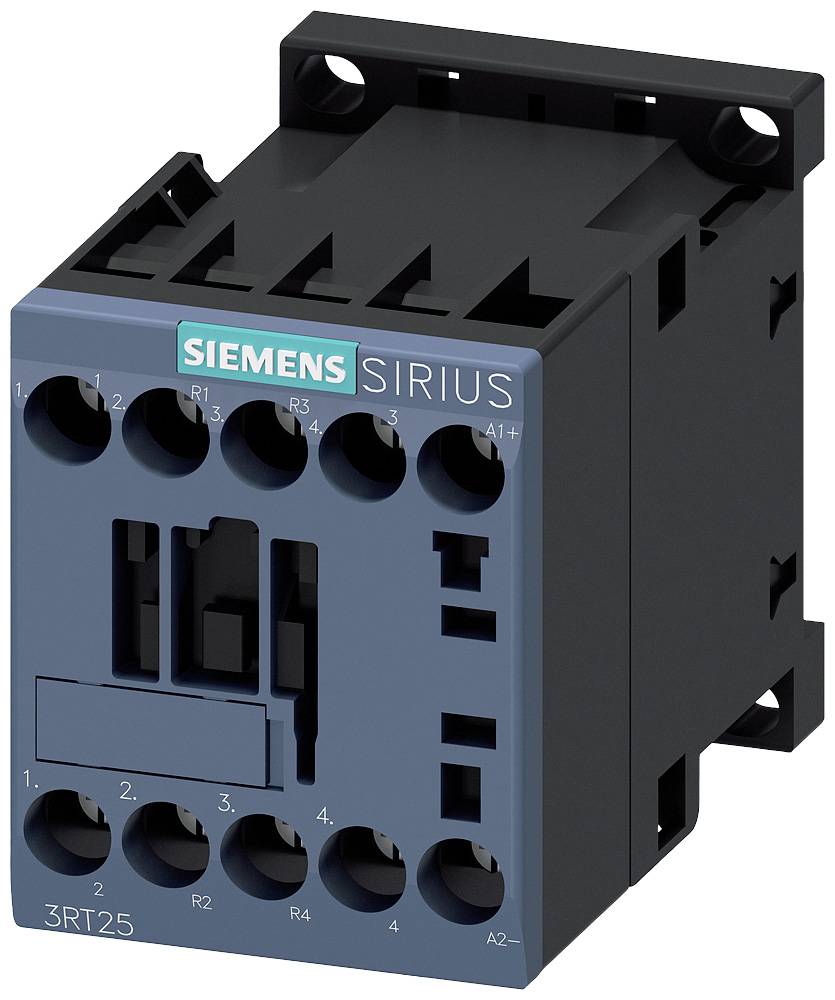

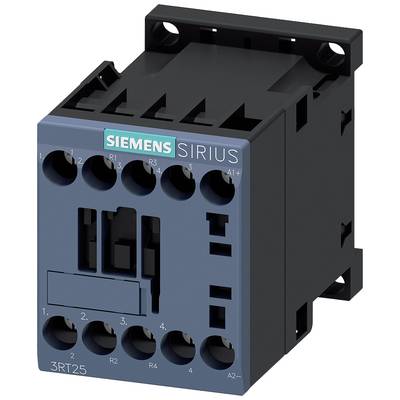

Siemens SIRIUS contactor met modelnummer 3RT25, behuizing in zwart-blauw, meerdere aansluitklemmen zichtbaar, gebruikt in elektrische schakelingen.

Afbeelding vergelijkbaar

Een geopende schakelkast met elektronische componenten en een regennat raam, waarbij vaag een industriële robot zichtbaar is.

Diagram toont de opbouw van schakelaars en hun componenten, met geleidende verbindingen tussen genummerde onderdelen die functies en aansluitingsmogelijkheden verduidelijken.

Schakelschema van een relais met spoelaansluitingen A1 (+) en A2 (-) en vier schakelcontacten 1, 2, 3 en 4, aangeduid als R1, R2, R3 en R4.

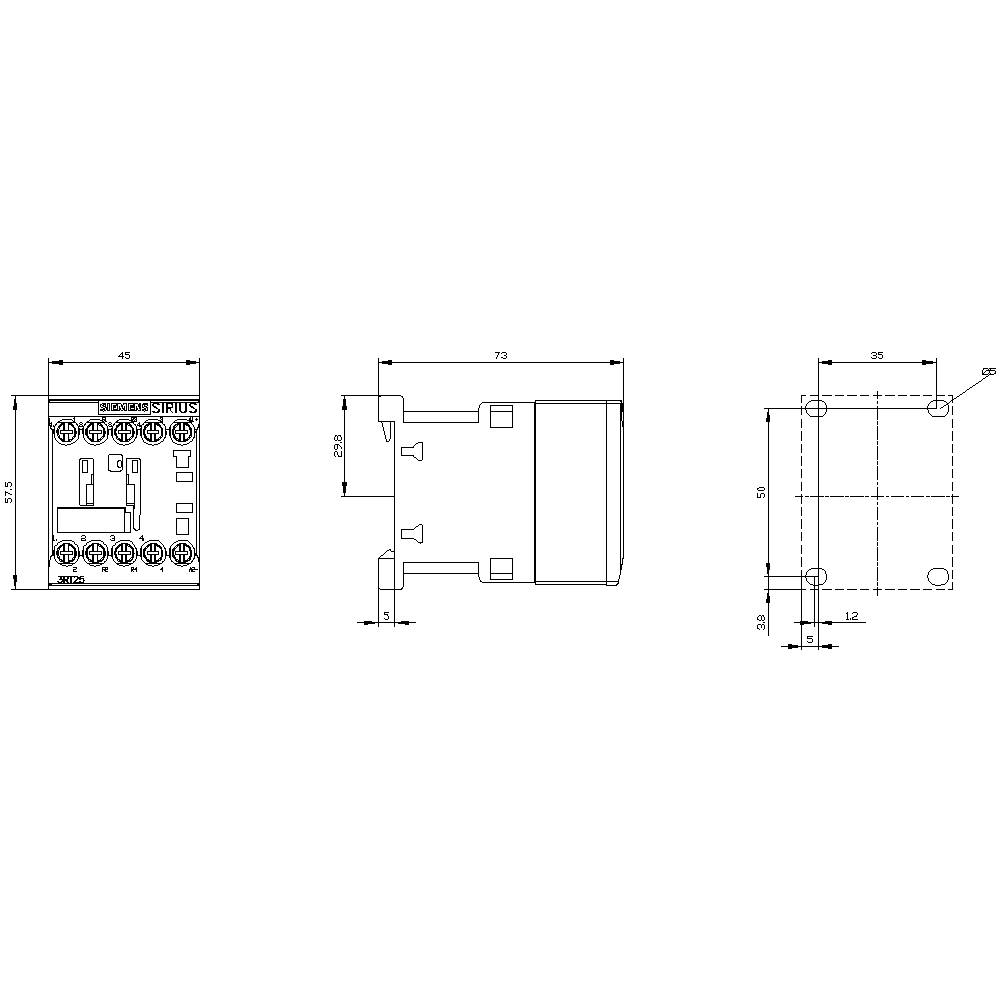

Technische tekening van een elektrisch relais met vooraanzicht en zijaanzicht, inclusief afmetingen in millimeters.

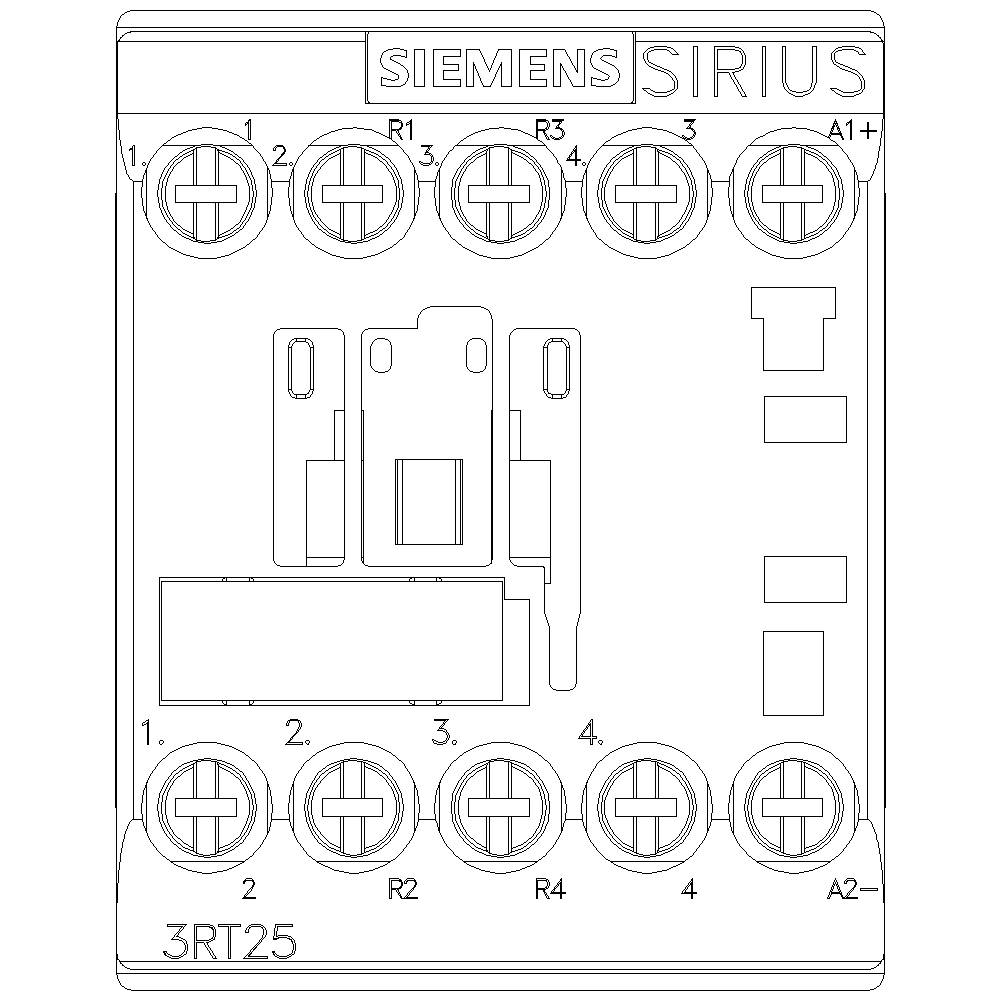

Een diagram van de Siemens SIRIUS 3RT25 contactor met aansluitingen R1 tot R4 en A1, A2. Geschikt voor stuurstroomkringen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Aansluiting

Schroeven

Type

3RT2517-1BF40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar do. 16 jul.

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal

Stuk(s)

Totaal (€ 74,37 / Stuk)

€ 74,37

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Contactor

Type: 3RT2517-1BF40

Bouwgrootte: S00

Aantal polen: 4-polig

: 2x NC
2x NO

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 5.5 kW

: 2

: 2

: 0

: 0

: 12 A

: 22 A

: Screw connection

: DC

: 3.67749375

Documenten en downloads

Datablad

Datablad 1730091 Siemens 3RT2517-1BF40 Contactor 2x NC, 2x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1730091 Siemens 3RT2517-1BF40 Contactor 2x NC, 2x NO 1 stuk(s)

Omschrijving

Contactor, 2 NO + 2 NC, AC-3, 5,5 kW, DC 110 V, 4-polig, 2 NO + 2 NC, grootte S00, schroefaansluiting. Contactor Sirius 3RT25 voor de poolomschakeling bij hefmotoren of voor het schakelen van 2 gescheiden lasten. De beveiligingen 3RT25 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De contactoren 3RT25 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA). Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
