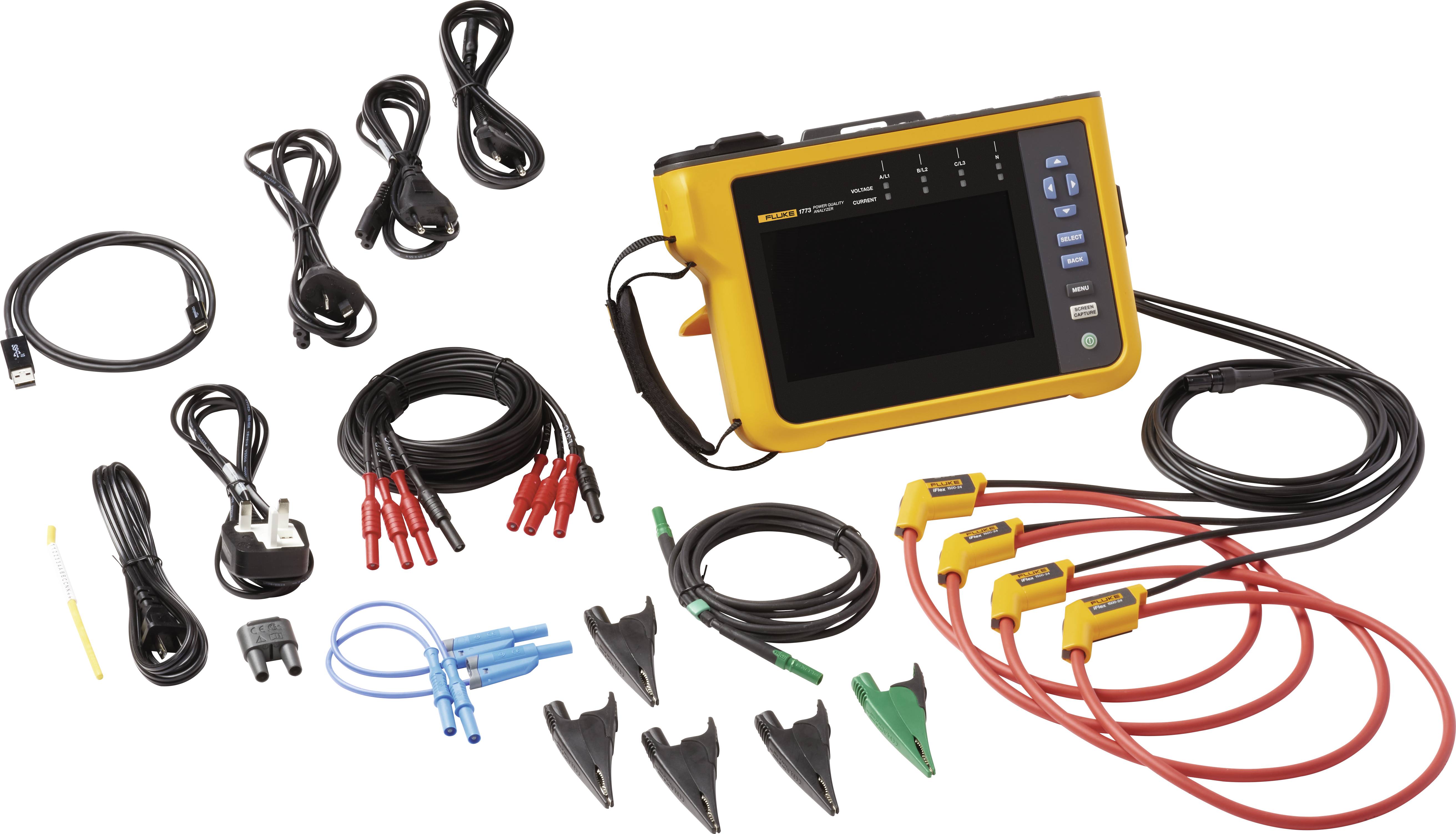

Een draagbaar elektrisch meettoestel met meerdere kabels en klemmen voor het meten van elektrische parameters. Bevat verschillende adapters en toebehoren.

Een draagbaar meetapparaat met digitaal display toont diagrammen en gegevens voor elektrische vermogensmeting. Bovenaan bevinden zich aansluitbussen.

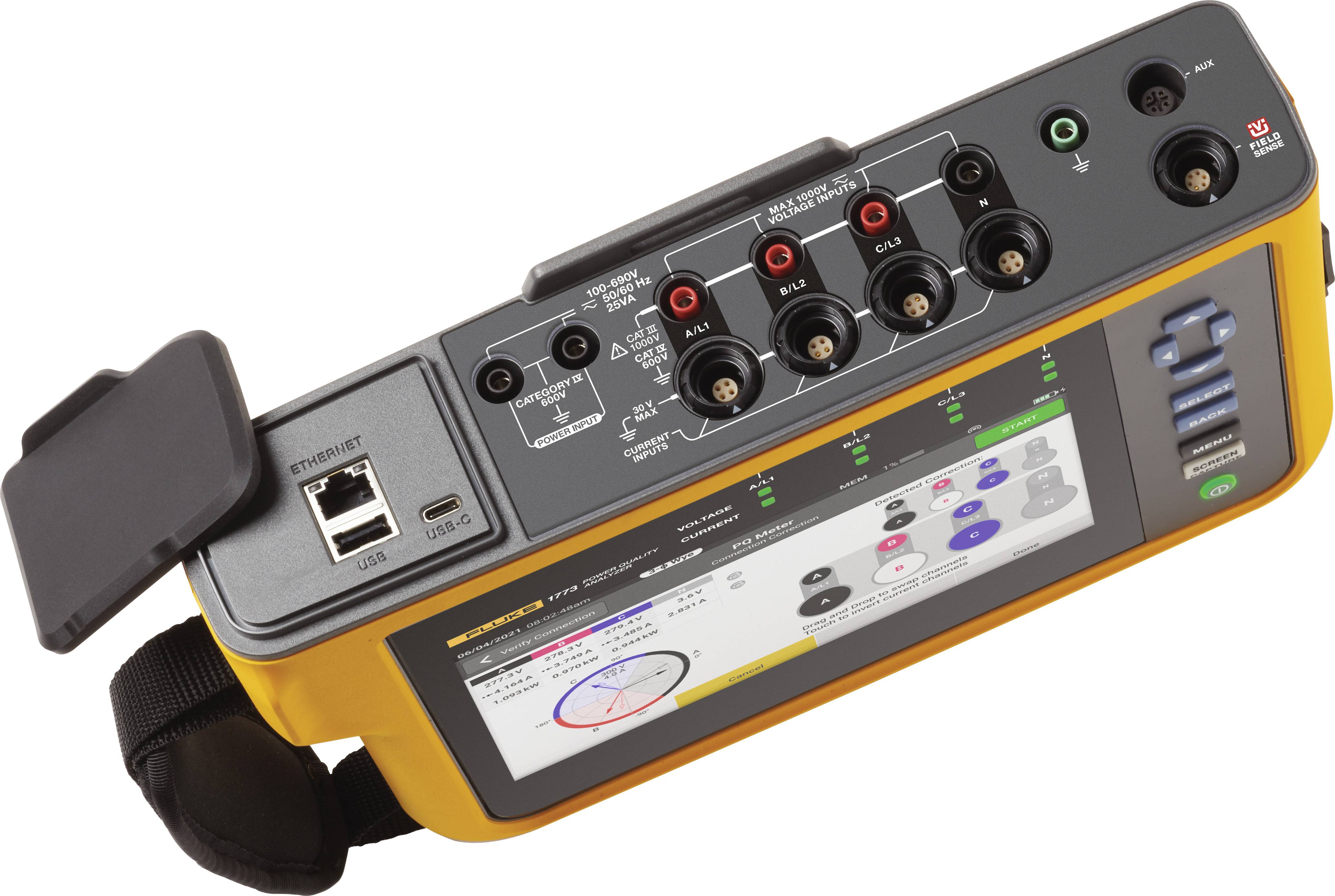

Een draagbaar elektrisch meetapparaat met meerdere aansluitingen en een scherm, dat wordt gebruikt voor het analyseren van netwerkkwaliteitsgegevens.

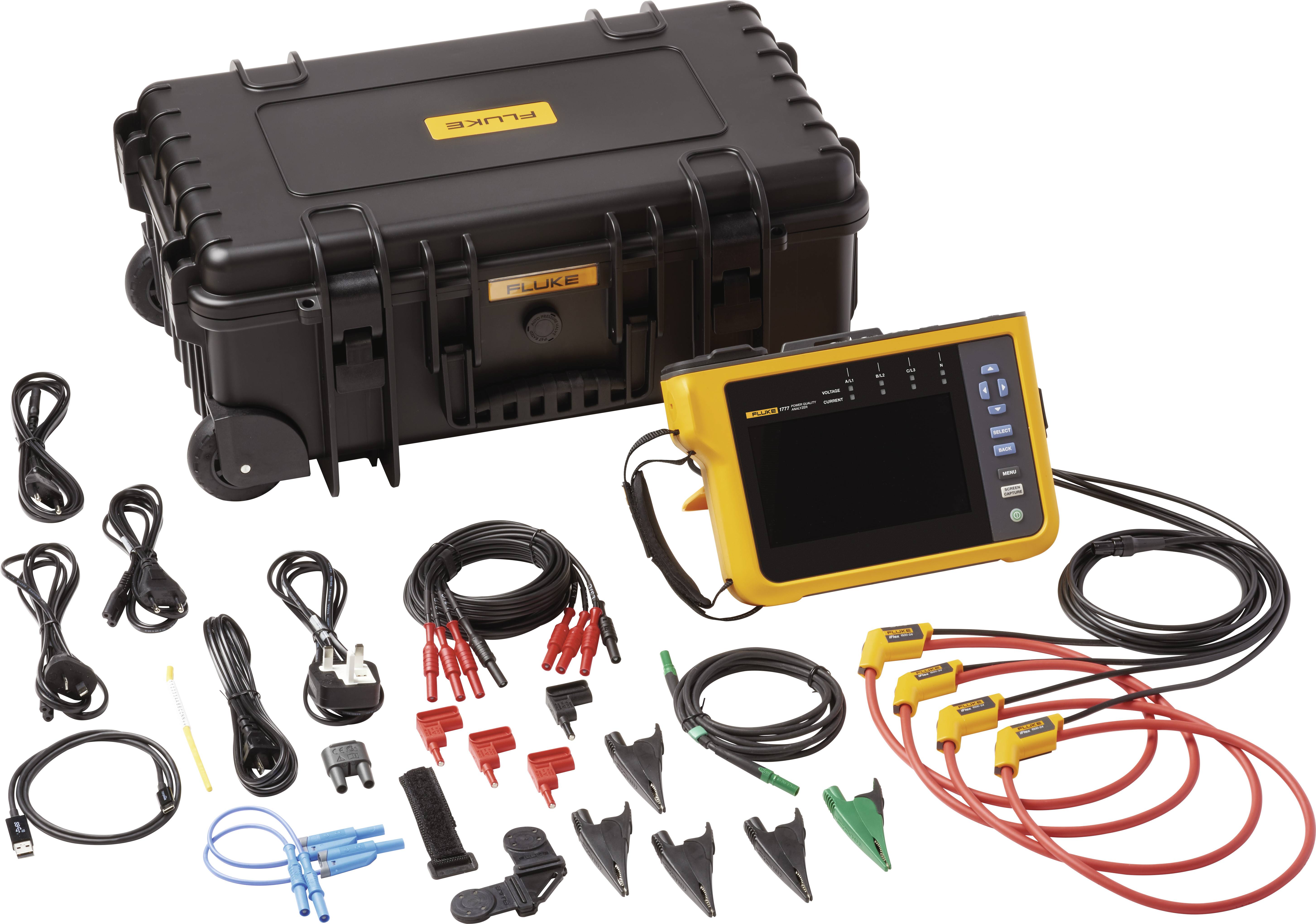

Een draagbaar elektrisch meetapparaat met display en diverse kabels en klemmen ligt voor een stevige zwarte hardcase koffer.

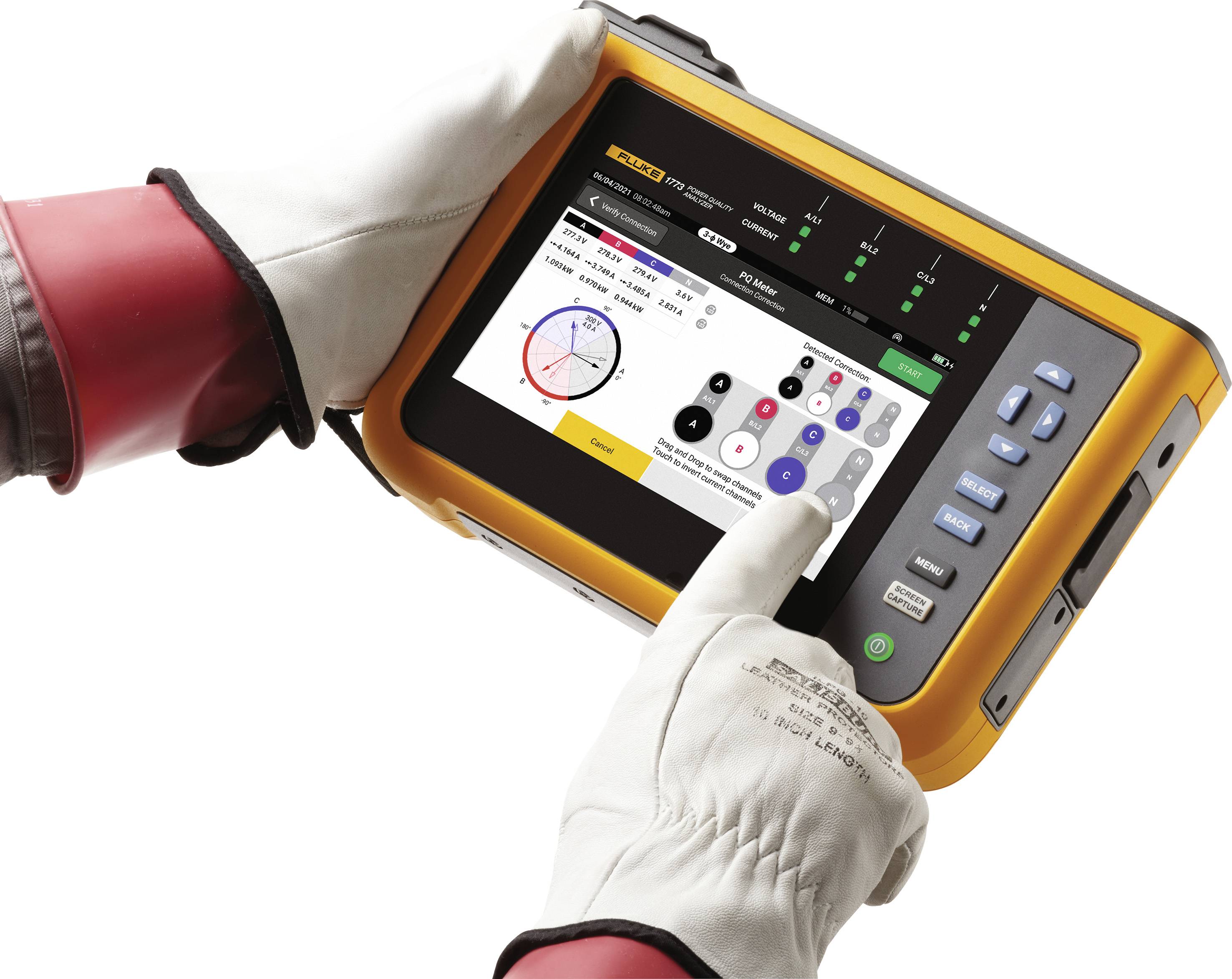

Een persoon in beschermende uitrusting bedient een draagbaar elektrisch meetapparaat met een digitaal display dat meetgegevens weergeeft.

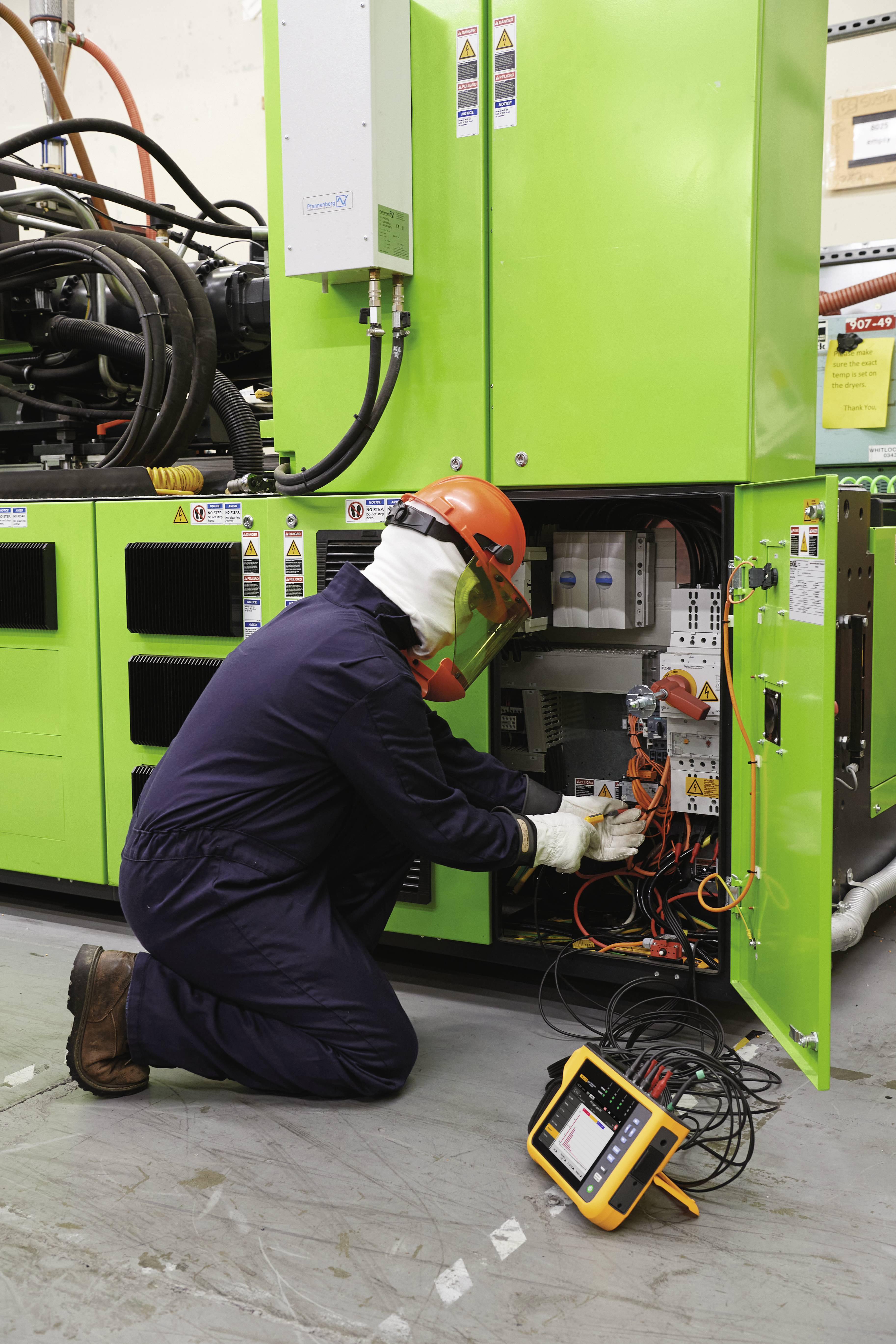

Een technicus in beschermende uitrusting controleert elektrische componenten met een meetapparaat in een open, groene schakelkast.

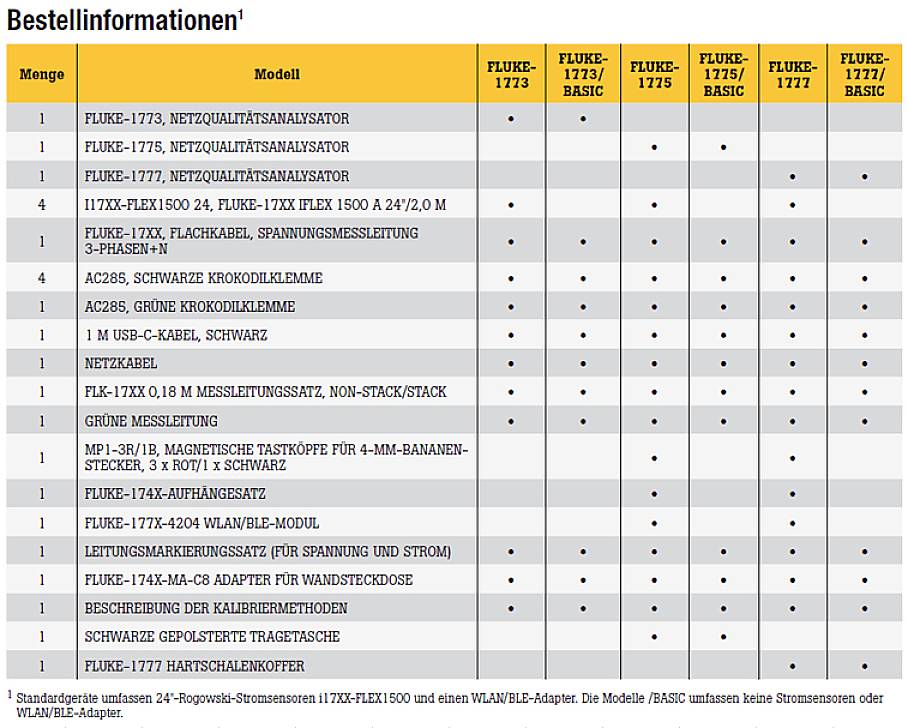

'Tabel met bestelinformatie: Overzicht van meetinstrumenten en toebehoren met modelnummers FLUKE-177X en varianten, weergegeven in kolommen.'

1/8

Afbeelding vergelijkbaar

Leverbaar di. 4 aug.

5 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 6.855,37 / Stuk)

€ 6.855,37

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Maximale ingangsspanning: 1000 Veff/1000 V DC (1700 V piek)
Nominaal spanningsbereik: sterschakeling en eenfasig: variabel (50 V-1000 V)
Driehoek: variabel (100 V-1000 V)
Conform IEC 61000-4-30 klasse A voor de nominale spanningen (Vdin) 100 V-690 V.
Ingangsimpedantie: 10 MΩ tussen P-P en P-N, 5 MΩ tussen P-PE en N-PE
Bandbreedte: DC tot 30 kHz voor netkwaliteitsmetingen, met uitzondering van transiënten
Resolutie: 24-bits synchrone aftasting
Aftastfrequentie: 80 KS/s bij 50/60 Hz
Schaalverdeling: 1 : 1, variabel voor het gebruik van spanningsomvormers
Spanningstransiënten
Meetbereik: ± 8 kV
Bemonsteringssnelheid: 1775: 1 MS/s; 1777: 1 MS/s, 20 MS/s
Bandbreedte DC tot 1 MHz
Inschakeling: instelbaar inschakelniveau. Inschakelniveau bij HF-componenten > 1,5 kHz
Resolutie: 14-bits synchrone aftasting
Stroomingangen
Aantal ingangen: 4 ingangen (3 fasen en neutraal), automatische bereikkeuze voor aangesloten stroomsensor
Bereiken: AC 1 A tot 1500 A met i17XX-FLEX1500 12
1 A tot 1500 A met i17XX-FLEX1500 24
3 A tot 3000 A met i17XX-FLEX3000 24
6 A tot 6000 A met i17XX-FLEX6000 36
40 mA tot 40 A met stroomtang i40s-EL
4 A tot 400 A met stroomtang i400s-EL
DC 20 A tot 2000 A met stroomtang 80i-2010-EL
Bandbreedte: DC tot 30 kHz
Resolutie: 24-bits synchrone aftasting
Aftastfrequentie: 80 KS/s bij 50/60 Hz
Schaalverdeling: 1 : 1, variabel
Ingangsspanning: stroomtang: 50 mV/500 mVeff; piekfactor (CF) 2,8
Rogowski-spoel: 15 mV/150 mVeff bij 50 Hz, 18 mV/180 mVeff bij 60 Hz; CF 4; alle waarden voor nominaal bereik sonde
Ingangsimpedantie: 11 kΩ

Soortnaam: Netwerkanalyser

Meetcategorie: CAT III 1000 V
CAT IV 600 V

Aanduiding: Digitaal

Fasenherkenning: Ja

Randaardeherkenning: Ja

: Fabrieksstandaard (zonder certificaat)

Voedingsspanning: 230 V/AC

Bijzonderheden: Met logger
Incl. stroomtang

Interfaces: USB
WiFi

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2476627 Fluke 1773, Power Quality Analyzer Netwerkanalyser Met logger, Incl. stroomtang 1 set

Omschrijving

Met de driefasige netwerk- en voedingsanalysatoren uit de serie 1770 van Fluke verlopen de registratie, foutopsporing en analyse van de netkwaliteit aanzienlijk gemakkelijker. Als snellere, comfortabelere methode voor het onderzoeken van de netkwaliteit biedt de serie 1770 automatische metingen, eenvoudige bediening en installatie, betrouwbare technische gegevens en vereenvoudigde rapportage. Het apparaat kan ook direct via het meetcircuit van stroom worden voorzien – u hoeft dus geen stopcontact meer te zoeken of een verlengkabel te gebruiken. Met de serie 1770 mist u nooit meer een kritische gebeurtenis in de netkwaliteit – van snelle transiënten tot 8 kV, harmonischen tot 30 kHz, dalingen en stijgingen tot en met spannings-, stroom- en vermogensmetingen, waarmee u de eigenschappen van uw elektrische systeem kunt bepalen. Of u nu een snelle systeemcontrole of een gedetailleerd onderzoek naar de netkwaliteit uitvoert, consistente gegevens zijn altijd onmisbaar. De serie 1770 van Fluke biedt een uniek systeem voor automatische meetregistratie, waarmee u altijd de juiste gegevens ontvangt. Tegelijkertijd biedt het u de flexibiliteit om bepaalde parameters naar behoefte te selecteren en aan te passen. Standaard worden meer dan 500 parameters voor de netkwaliteit geregistreerd. De geleide configuratie vergemakkelijkt de keuze van de juiste parameters voor het systeem waaraan u werkt. Met de Fluke Energy Analyze Plus-software kunt u geregistreerde gegevens direct weergeven, downloaden en doorgeven, zodat u nooit meer hoeft te wachten tot een sessie is beëindigd voordat u de resultaten kunt controleren of gegevens kunt analyseren.

Voordelen:
· Meten en automatisch registreren van belangrijke parameters van de netkwaliteit (harmonischen, spanningsdalingen, spanningspieken, asymmetrie, inschakelstroom, enzovoort)
· Helder, groot touchscreen-display met fysieke navigatietoetsen en geoptimaliseerde bedieningsinterface.
· Geleide instelfuncties voor een snelle, eenvoudige installatie, inclusief de mogelijkheid om meetverbindingen digitaal automatisch te corrigeren, zonder de fysieke
sondeverbindingen te hoeven wijzigen.
· De mogelijkheid om door de gebruiker gedefinieerde weergaven in te stellen om u snel te laten weten welke tests en gegevens voor u het belangrijkst zijn
· Flexibiliteit bij de gegevensoverdracht (bijvoorbeeld PC naar USB, wifi, mobiele verbinding, USB direct), zonder onderbreking van netkwaliteitanalyse of van het energieverbruik.
· Herzien softwarepakket (Energy Analyze Plus) voor moderne, intuïtieve gegevensanalyse en rapportage.
